达索幻影3超音速单座战斗机外观结构

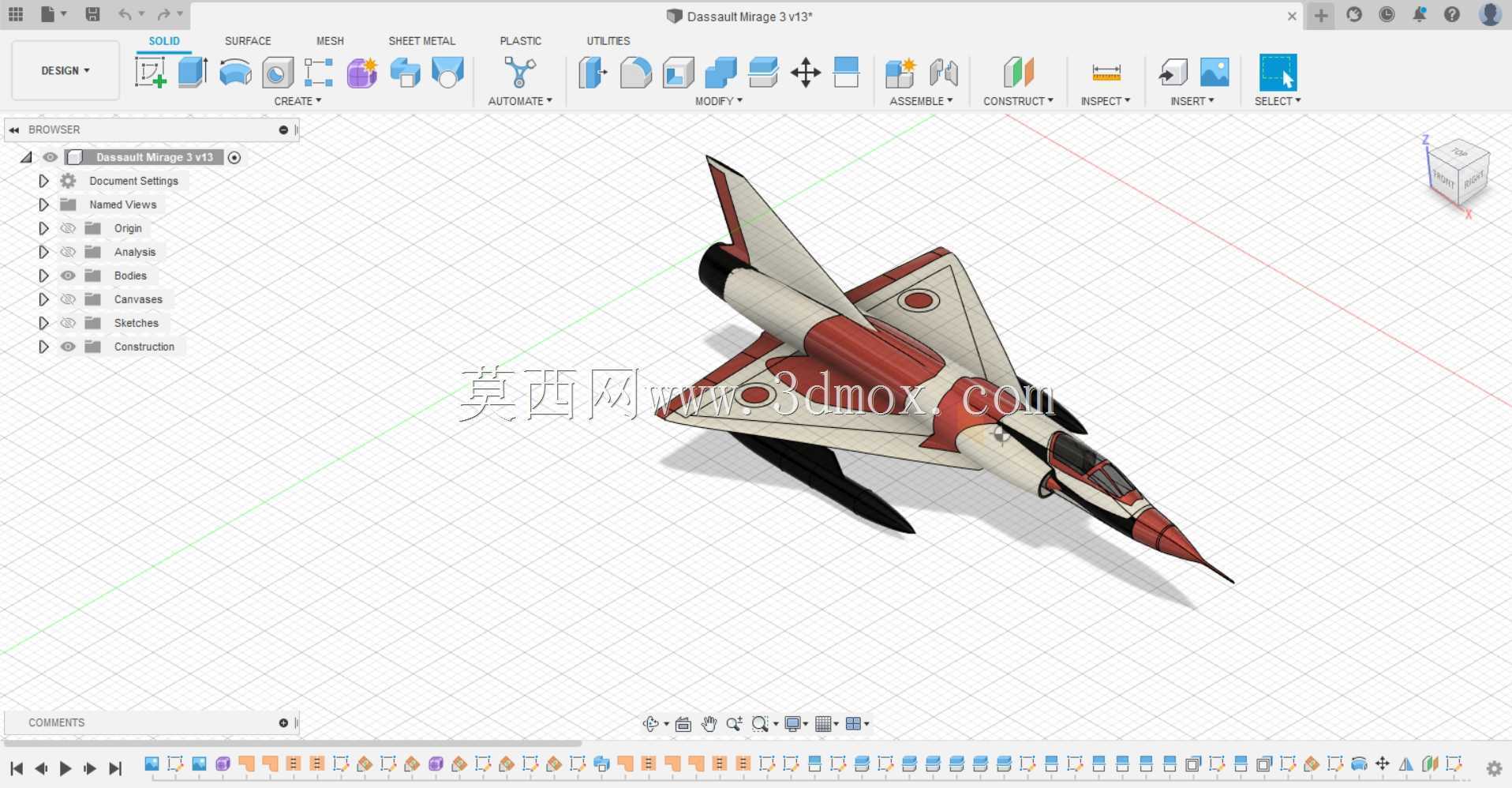

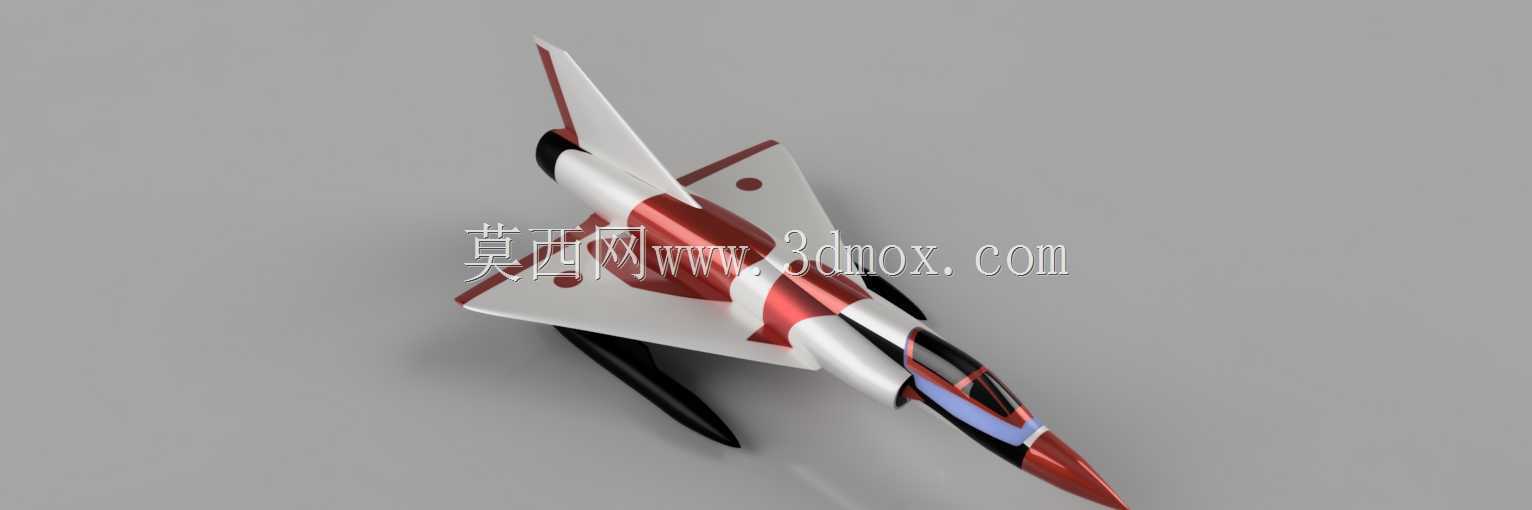

　　本次呈现的达索幻影3机型三维结构，围绕二代超音速战机的实战气动需求完成全尺寸外形还原，建模过程中优先对齐了战机在近距空中支援、要地防空截击场景下的结构设计逻辑，没有做多余的艺术化夸张修改。从实际用途维度看，该机型作为单发单座轻型战机，需要兼顾低空突防时的结构抗过载能力、高空高速截击时的气动减阻需求，建模时针对机身承力段的外形过渡做了连续曲率校验，确保机翼与机身融合段的曲面偏差控制在合理范围内，匹配真实战机的蒙皮拼接逻辑。设计思路上，首先明确无尾三角翼的核心布局特征，三角翼的后掠角、相对厚度参数完全匹配该机型的实战飞行包线需求，大后掠三角翼在超音速飞行时能有效降低波阻，同时在亚音速阶段也能保证足够的升力系数，适配战机从机场起飞爬升、

　　到高空超音速冲刺、再到低空战术机动的全工况飞行需求。机身头部的进气道激波锥结构做了精细化还原，该结构是超音速进气道的核心部件，能够在不同飞行马赫数下调整激波位置，保证发动机进气效率，建模时还原了激波锥的可动调节空间边界，对应真实战机的进气调节机构安装位置。机身整体长细比经过反复校核，匹配2马赫级飞行速度下的减阻需求，座舱段的水泡形座舱盖曲面做了光学视角适配，保证飞行员前向、侧向的视野范围符合实战操作要求，同时座舱盖与机身的衔接段做了平滑过渡，避免出现突兀的气动台阶增加飞行阻力。垂尾结构的位置、后掠角度与面积经过匹配校验，能够在大迎角飞行状态下提供足够的航向稳定性，避免战机在战术机动时出现航向发散的问题。

　　机翼下的外挂点结构预留了安装接口边界，对应真实战机可挂载副油箱、空空导弹、对地攻击弹药的安装需求，每个外挂点的承力结构位置都做了标记，匹配战机实际的外挂载荷分布逻辑。机身尾部的发动机尾喷口结构还原了收敛扩张喷口的外形特征，能够对应发动机不同推力状态下的喷口调节范围，尾喷口周围的耐热蒙皮区域做了结构分区，匹配真实战机高温区域的材料选用逻辑。前三点式起落架的收纳舱边界做了精准还原，前起落架位于机头下方，收纳后完全嵌入机身舱段，主起落架收纳于机翼根部的舱室内，起落架舱门的外形、开合边界都与真实结构一致，保证收放机构的运动空间不会与周边结构产生干涉。整机的外形尺寸严格对标真实战机的参数边界，翼展、机长、机高的比例关系完全符合实机数据，

　　在进行装配仿真、气动模拟或者展示场景搭建时，能够直接匹配同比例的机场场景、地勤设备模型，不需要额外做比例调整。建模过程中针对机身的维护口盖位置做了对应还原，包括航电设备舱、发动机维护舱、起落架舱的口盖轮廓都与实机一致，能够满足结构教学、装备展示类场景的使用需求，也可以作为航空类科普内容的可视化载体，帮助从业者理解二代超音速战机的布局设计逻辑。三角翼布局的结构优势在于结构强度高、机翼内部容积大，能够携带更多燃油，同时整机结构重量相对更低，建模时也体现了这一布局的结构特征，机翼内部的翼梁、翼肋位置通过蒙皮的分块线做了隐性体现，对应机翼的承力结构分布，没有出现违背结构力学逻辑的曲面设计。机身侧面的减速板结构还原了开合角度边界，能够对应战机在降落或者战术减速时的使用需求，减速板的作动机构安装位置预留了足够空间，匹配真实战机的液压作动机构安装尺寸。
