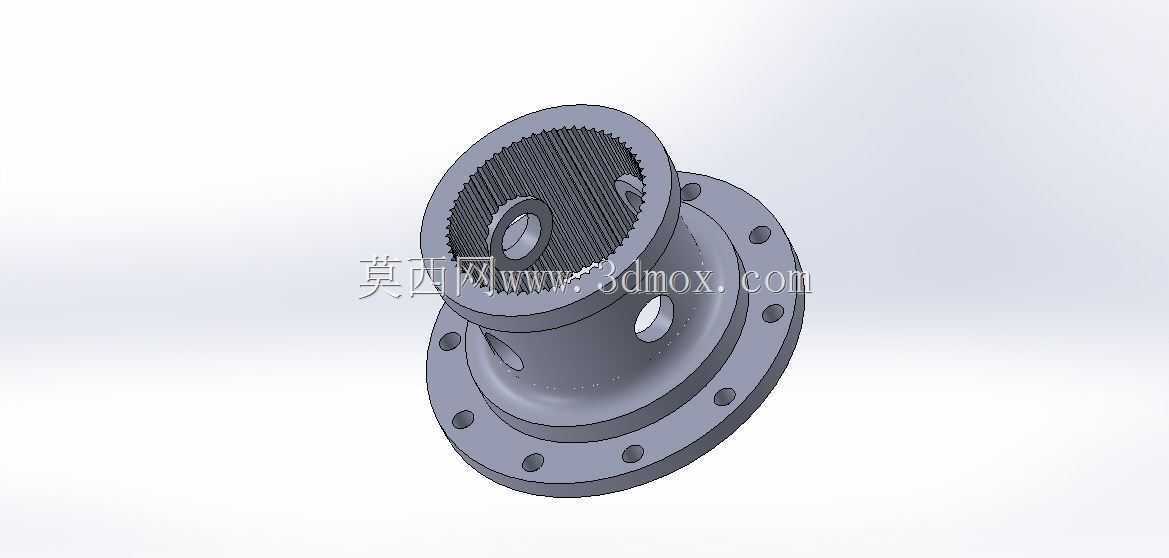

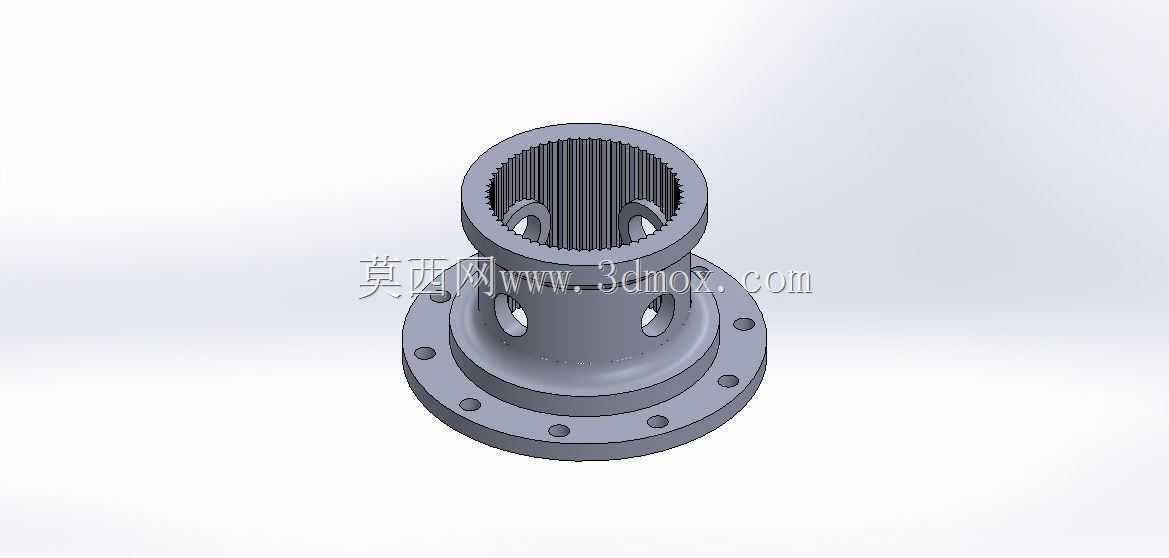

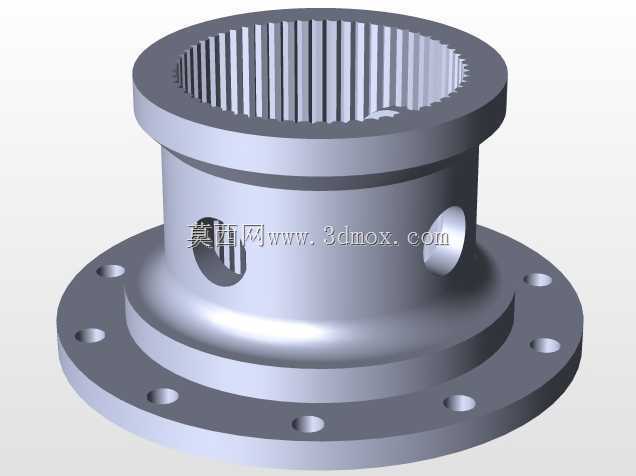

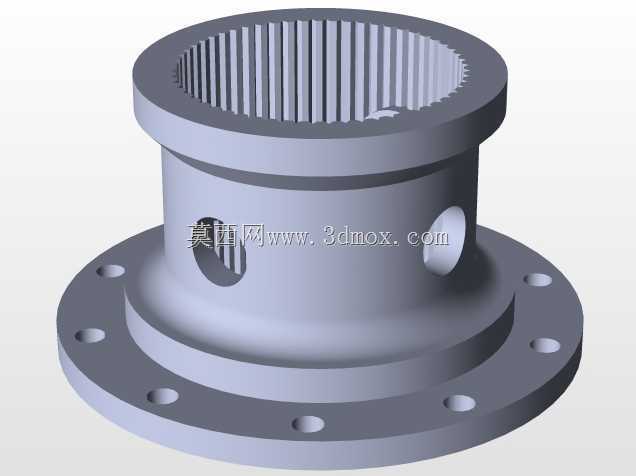

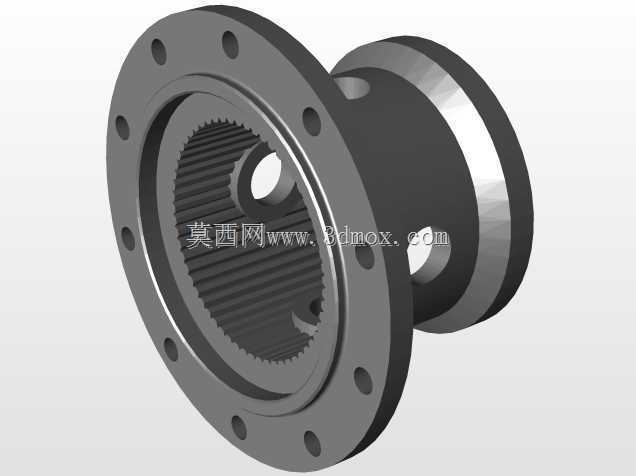

V8发动机带法兰花键连接端结构件

　　该结构件为V8发动机动力输出端的核心连接部件，主要承担发动机曲轴与后续传动系统之间的扭矩传递、轴向定位功能，常见于大排量乘用车辆、工程机械动力单元、固定式发电机组的动力总成布局中，是发动机动力向外输出的第一道接口结构。从实际应用场景来看，该部件安装在发动机缸体后端，一端与曲轴输出端通过内花键形成周向固定，另一端通过法兰端面的螺栓孔与飞轮、液力变矩器或者离合器从动盘总成完成刚性连接，工作过程中需要承受发动机做功冲程产生的周期性交变扭矩，同时还要抵消曲轴高速旋转带来的轻微轴向窜动，对结构强度、配合精度都有较高要求。

　　设计过程中优先考虑了扭矩传递的可靠性，内孔采用渐开线花键结构，相比平键连接拥有更大的接触受力面积，可在同等轴径条件下传递更大的输出扭矩，同时花键的齿向配合可自动适应曲轴工作时的微小形位偏差，避免应力集中导致的齿面崩损。外部法兰盘采用带定位止口的结构设计，止口与对接部件的定位轴颈采用小间隙过渡配合，可保证连接后两者的同轴度控制在0.02mm以内，避免高速旋转时出现动平衡超差引发的整机振动问题。法兰盘上的螺栓孔采用均匀圆周排布，孔位公差严格按照GB/T 1800.2的IT7级精度控制，可保证连接螺栓受力均匀，避免单个螺栓过载断裂。

　　从安装边界来看，该部件的轴向总长度适配主流V8发动机后端的安装空间，法兰盘外径与飞轮壳的内孔预留足够间隙，不会在装配过程中与壳体发生干涉；内花键的有效啮合长度覆盖曲轴输出端花键的全部工作长度，可避免花键局部受力导致的早期磨损。部件中部的径向通孔为工艺孔兼润滑通道，装配时可通过该孔观察花键的啮合到位情况，工作过程中可让飞溅的润滑油进入花键配合面，形成持续的油膜润滑，降低花键齿面的磨损速率。

　　结构设计上采用了变径过渡的筒体结构，法兰盘与筒体连接位置设置了足够的铸造圆角，避免截面突变带来的应力集中，可承受发动机最大输出扭矩下的结构强度要求，经有限元校核，在额定扭矩1.5倍的过载工况下，最大应力值远低于材料的屈服强度，安全系数满足动力部件的设计规范。部件的外圆表面预留了动平衡去重区域，装配前可与曲轴组件一同进行动平衡校正，保证高速旋转时的运转平稳性，适配V8发动机最高6500rpm的额定转速工况。

　　在实际选型匹配过程中，该结构件的尺寸参数可直接适配排量5.0L-6.2L区间的V型八缸汽油机，也可经过 minor 尺寸调整后适配同结构的柴油动力单元，其连接接口的标准化设计可兼容主流的手动、自动变速箱输入接口，无需额外设计转接法兰即可完成动力总成的对接。对于三维建模从业者而言，该模型的花键齿形、法兰孔位、过渡圆角的参数化设计逻辑，可作为同类动力连接部件的建模参考，建模过程中需重点关注花键的渐开线齿廓生成、法兰孔的阵列参数、过渡位置的圆角处理，保证模型的可制造性，避免出现无法开模或者加工干涉的问题。
