五缸径向活塞发动机星形传动结构

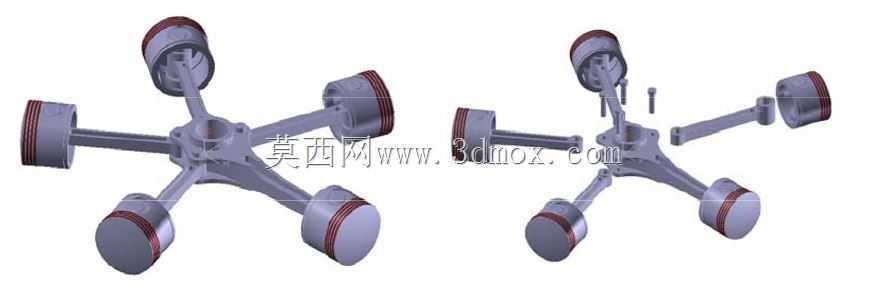

　　径向活塞发动机的星形布局结构，最早在航空动力领域得到规模化应用，凭借紧凑的轴向尺寸、优异的风冷散热效率，在早期螺旋桨飞机、小型通航飞行器动力单元中占据了很长时间的应用主流，后续随着动力技术迭代，这类结构也逐步延伸到小型便携动力装置、特种作业装备动力输出端、教学演示教具等场景中。这套五缸径向布置的活塞传动结构，核心设计逻辑围绕中心曲轴的圆周动力输出展开，五个活塞连杆组件沿中心回转体呈72度等夹角均匀分布，相比直列、V型缸体布局，能在更小的轴向安装空间内实现更大的排量输出，同时每个缸体都直接暴露在外部气流路径中，不需要额外设计复杂的水冷流道，整体结构自重更轻，维护时单缸拆解不需要完全拆解整个动力总成，现场作业的维保效率更高。

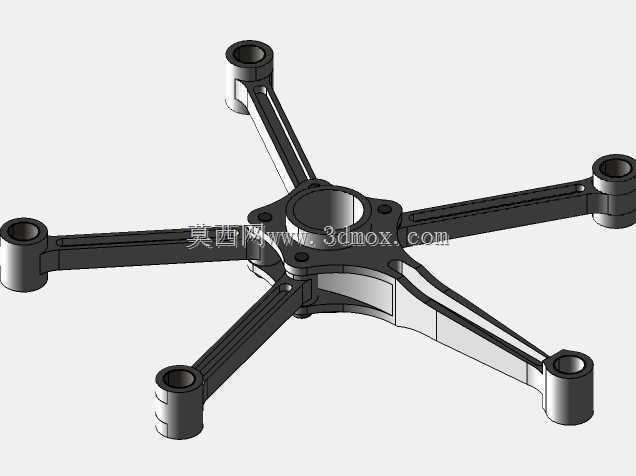

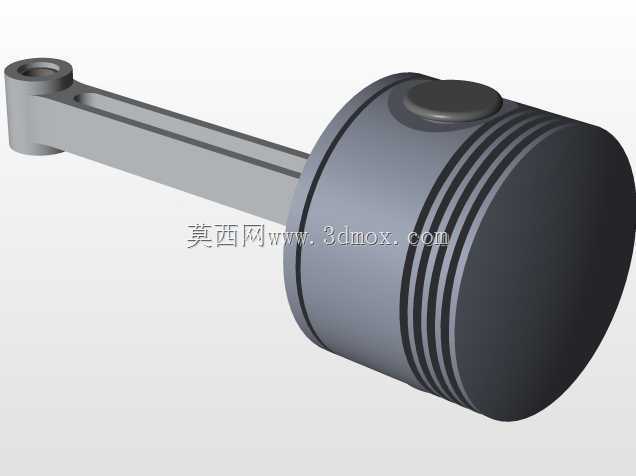

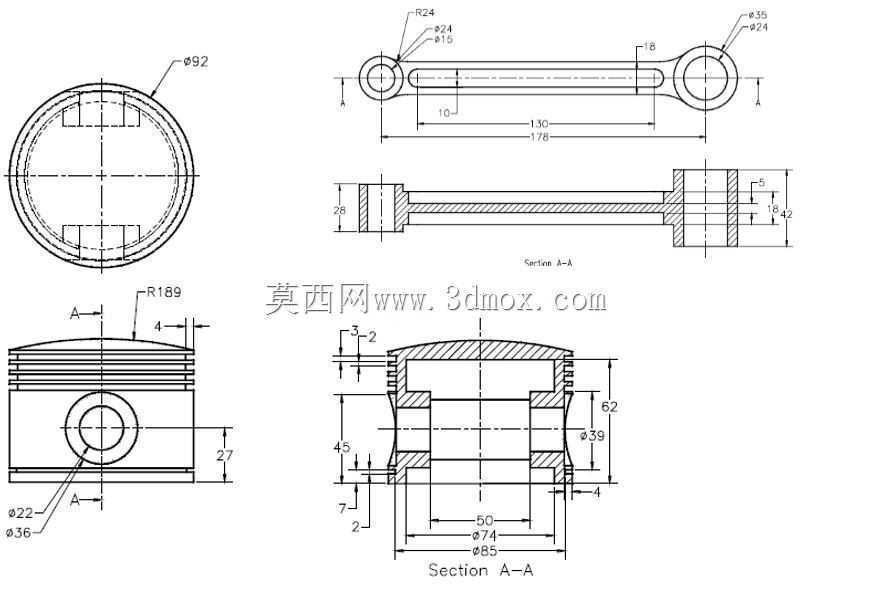

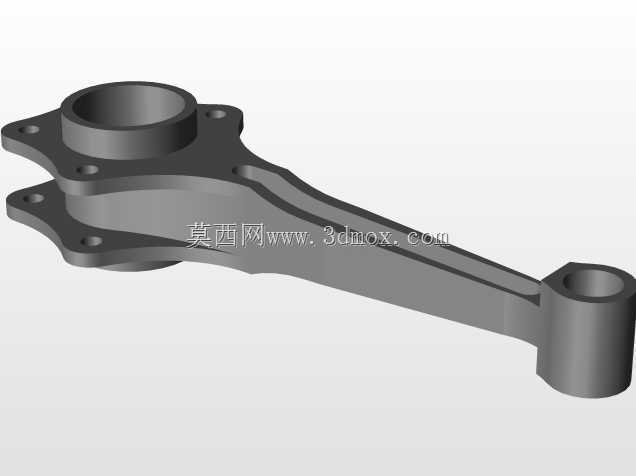

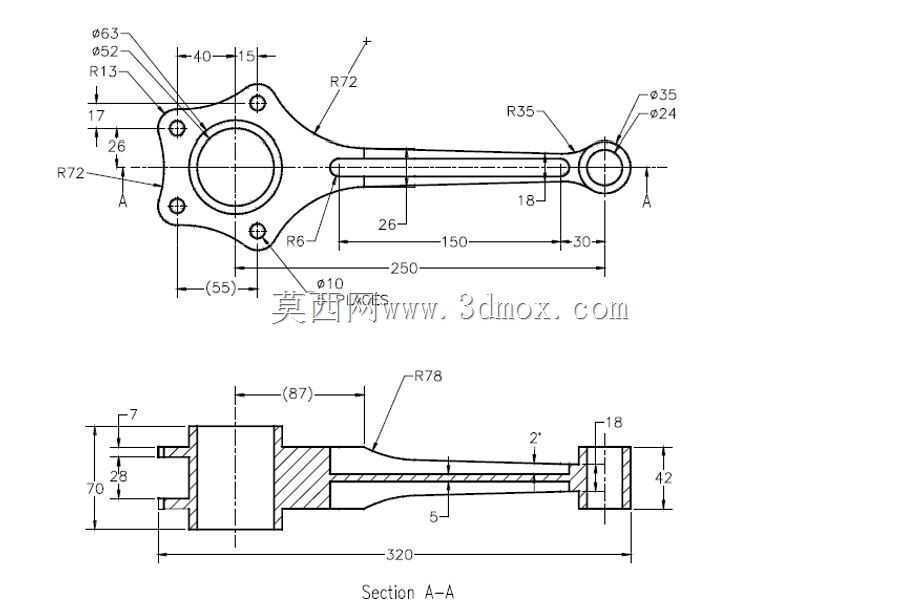

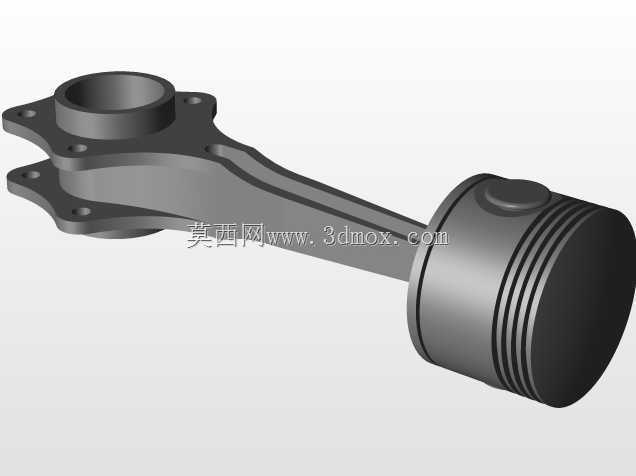

　　从结构设计细节来看，中心回转基座是整个组件的安装基准，中心预留的通孔为曲轴安装位，五个连接耳座分别对应一组连杆活塞组件，每个耳座上的螺栓孔位做了沉台处理，保证连杆大端安装后不会与固定螺栓产生运动干涉；连杆部分采用了等强度截面设计，杆身两侧做了减重凹槽，在保证往复运动抗拉、抗扭强度的前提下，尽可能降低往复运动件的质量，减少曲轴运转时的不平衡惯性力，每个连杆小端的衬套安装孔精度直接决定活塞往复运动的同轴度，设计时需要严格控制孔位与中心曲轴轴线的位置度公差，避免活塞运行中出现偏磨、卡滞的问题。从安装边界尺寸来看，这套结构的核心回转直径为93mm，中心安装位适配4.0规格的曲轴轴径，整体轴向厚度控制在较小范围内，

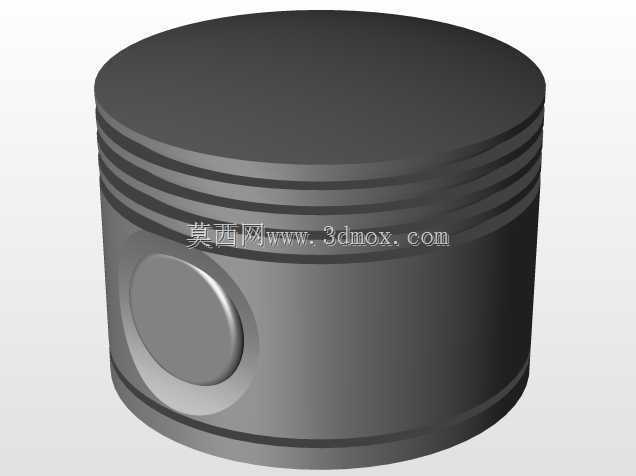

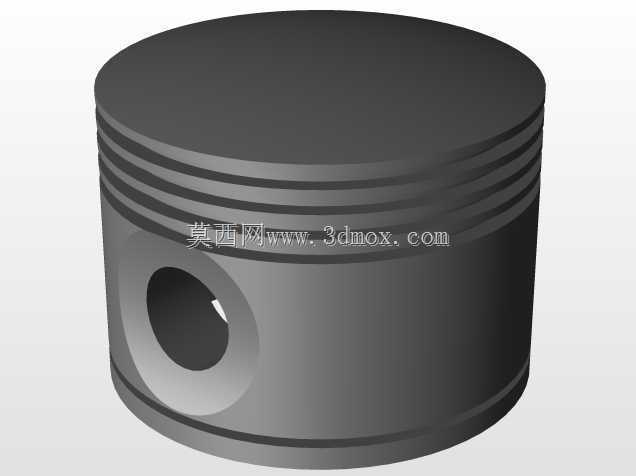

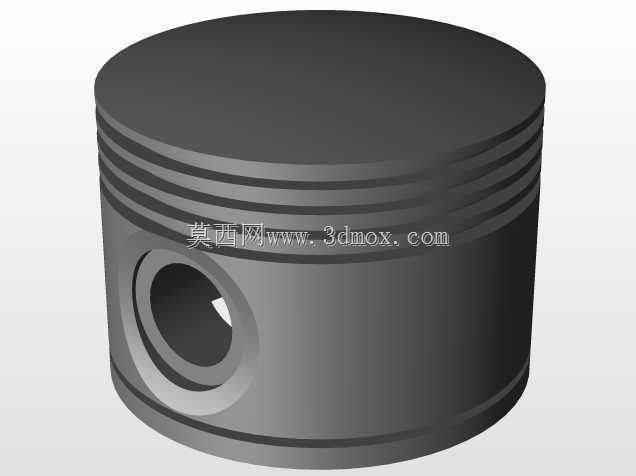

　　安装时五个活塞缸体沿径向向外延伸，安装法兰需要匹配中心基座的螺栓孔位做对应定位，周边预留的运动间隙需要覆盖连杆摆动的最大行程，避免运转时连杆与周边安装附件产生碰撞。实际应用中，这类径向发动机的动力输出特性偏向低转速大扭矩，单缸做功行程沿圆周均匀错开，曲轴运转的平顺性优于同缸数的直列结构，不需要加装额外的大质量平衡轴就能抵消大部分往复惯性力，在小型便携发电机组、轻型无人直升机动力、科普类教学演示台架上都有很高的适配性。设计这类结构时，首先要确定活塞的行程与缸径参数，根据排量需求反推连杆长度与曲轴偏心距，再根据五个缸的均匀分布角度确定中心基座的耳座位置，建模过程中需要做完整的运动干涉检查，验证连杆在上下止点位置时与中心基座、

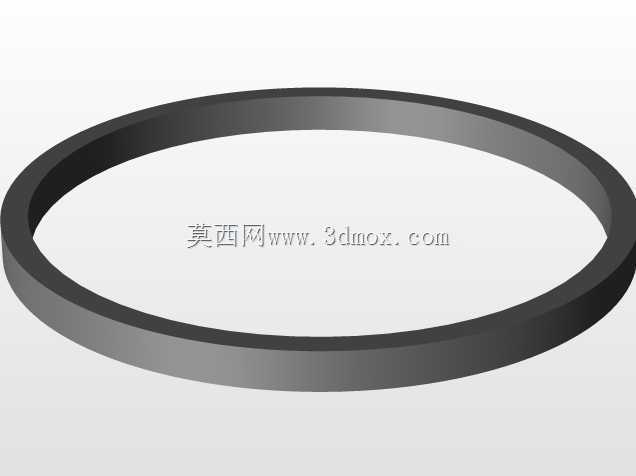

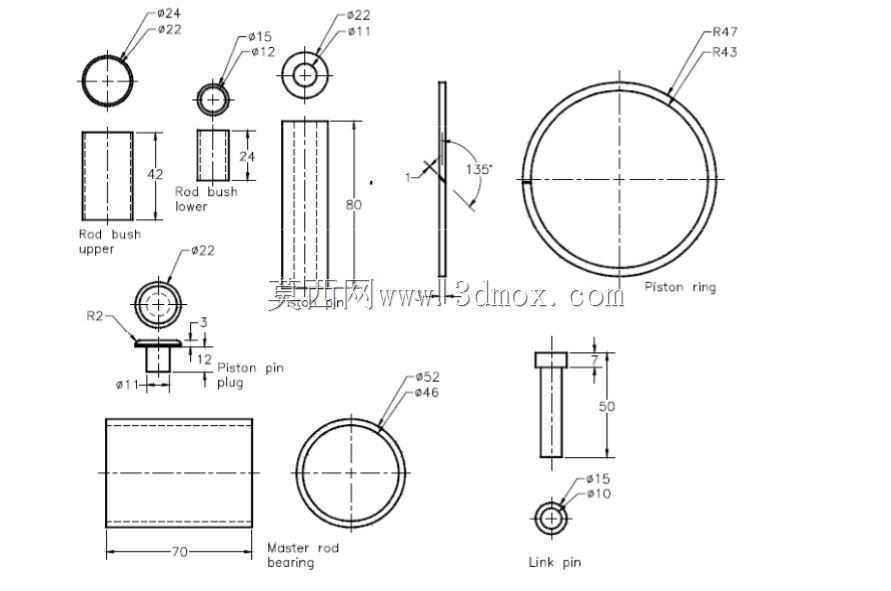

　　相邻连杆的间隙是否满足装配要求，同时要考虑活塞环、连杆衬套等标准件的安装空间，避免出现结构设计完成后标准件无法装配的问题。另外，这类星形布局的径向结构，润滑路径的设计也需要重点考量，因为缸体沿径向分布，机油回流路径相比直列结构更复杂，中心曲轴位置的机油通道需要对应每个连杆大端的润滑点位，保证高速运转时各运动副都能得到充分润滑，减少磨损量提升整机使用寿命。对于结构设计从业者来说，这类径向活塞结构是典型的多组件圆周分布装配案例，建模过程中可以通过阵列特征快速完成五个缸体组件的布局，但需要注意每个连杆的运动相位差，不能直接做固定阵列，需要根据曲轴的转动角度匹配每个连杆的摆动位置，才能得到准确的运动仿真结果；在做选型适配时，需要根据实际的动力输出需求调整缸数、缸径与行程参数，这套五缸结构的平衡特性介于三缸与七缸径向结构之间，自重与动力输出的平衡性更适配中小功率的动力场景，安装时不需要额外设计复杂的减震支架，自身运转的振动量已经控制在较低水平。
