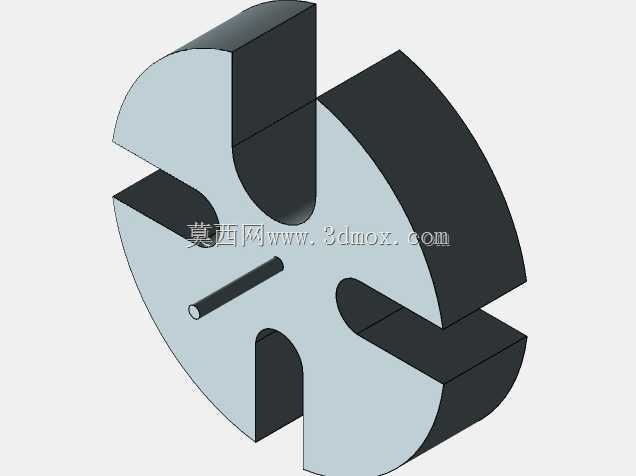

在电力输配系统的变压器装配环节,这类圆形开槽结构件是铁芯叠装工序里的核心定位基准件,日常作业中常被用于中小型油浸式变压器的铁芯柱端部固定场景,区别于常规方形压装结构,圆形轮廓能更好适配环形绕组的绕制曲率,避免绕组端部绝缘层被结构棱角刮损,实际装配时能减少绕组与结构件之间的绝缘间隙冗余,压缩变压器器身的整体径向尺寸。从结构设计逻辑来看,该构件采用对称四槽布局,四个开槽的宽度与深度严格匹配铁芯硅钢片的叠厚公差,槽口边缘做了0.5mm的圆角过渡处理,避免硅钢片插入时被剪切应力刮掉绝缘漆层,构件中心预留的通孔用于穿装铁芯拉紧螺杆,通孔的同轴度公差控制在0.02mm以内,保证拉紧螺杆穿装后不会对硅钢片叠片产生侧向挤压力,
防止叠片错位引发的铁损升高问题。实际应用场景里,这类结构件多用于10kV级配电变压器的器身装配,适配的铁芯直径范围在120mm到200mm之间,构件自身的厚度根据变压器容量等级调整,容量在315kVA以下的变压器配套构件厚度通常为20mm,容量在630kVA到1250kVA的区间内,构件厚度会提升至35mm,保证压装时的结构刚度,避免长期运行中因电磁振动出现结构变形。设计过程中需要重点考虑开槽的位置度偏差,四个槽沿圆周方向均匀分布,相邻槽的夹角公差控制在±0.1°以内,保证硅钢片叠装后各方向的压装力均匀,不会出现局部叠片松动的问题,构件的外圆尺寸比对应绕组的内孔直径小3mm,预留出绕组浸漆后的漆膜厚度空间,避免装配时出现卡滞,
同时外圆表面做喷砂氧化处理,提升表面的绝缘性能,防止结构件与绕组之间出现局部放电隐患。在现场装配作业时,该构件会先套装在铁芯下夹件的定位柱上,再逐片叠装硅钢片,每个开槽对应一组硅钢片的定位凸台,叠装完成后将上侧的同规格构件对准槽位压装,再穿入中心拉紧螺杆施加规定的预紧力矩,这种对称开槽的结构相比传统的无槽圆形压块,能让硅钢片的叠装效率提升40%左右,同时叠片的整齐度偏差能控制在0.1mm以内,大幅减少后续铁芯整理的工作量。需要注意的是,这类结构件的安装边界需要匹配变压器夹件的安装孔位,构件上无需额外开设安装孔,完全依靠中心拉紧螺杆的预紧力实现固定,因此构件与拉紧螺杆的配合间隙控制在0.1mm到0.15mm之间,既保证装配顺畅,
又不会出现过大的窜动间隙,避免运行中因电磁力产生异响。从长期运行的可靠性角度考虑,该结构的对称设计能让各方向的磁路受力均匀,减少结构件自身的涡流损耗,开槽的深度不会超过构件厚度的三分之二,保证构件自身的结构强度,在变压器发生突发短路时,能承受绕组产生的轴向电动力冲击,不会出现结构断裂导致的铁芯移位问题。
