带安装支架的锥形空气过滤器三维设计

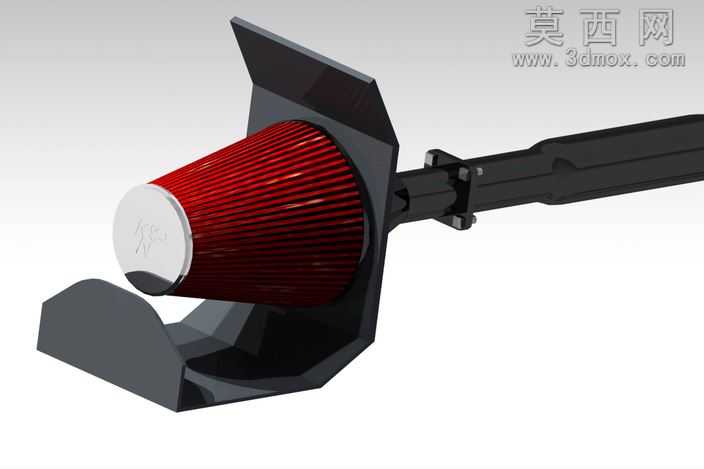

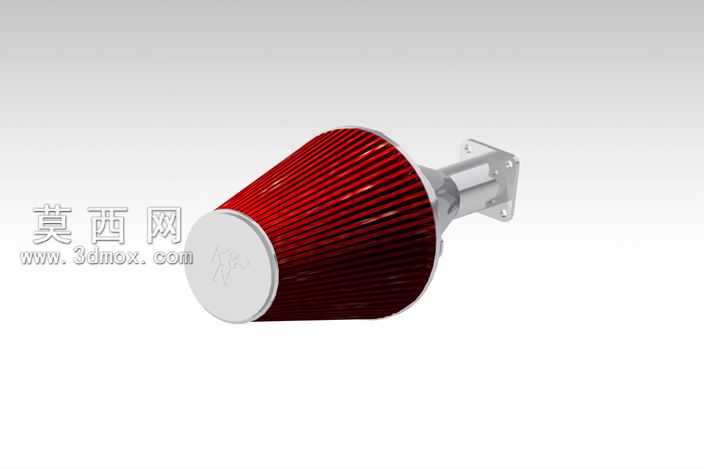

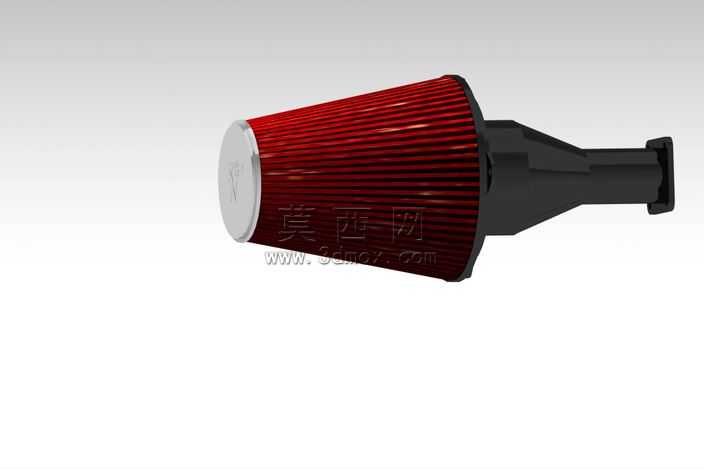

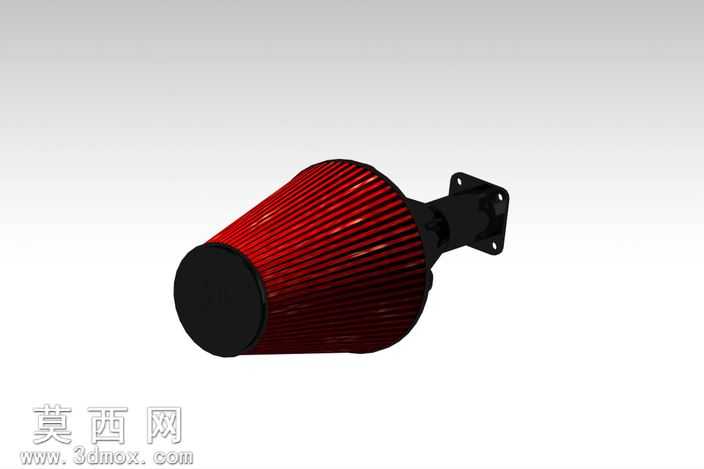

本作品为带安装支架的锥形空气过滤器三维建模成果，建模阶段优先采用参数化特征建模思路，先以回转特征构建锥形滤芯的主体基体，通过阵列命令生成滤芯表面均匀排布的竖向褶皱结构，还原过滤介质的褶皱形态以增大有效过滤面积，褶皱的间距、深度参数均参照工业常用空气滤芯的设计规范设定，保证结构合理性。滤芯两端的端盖采用拉伸加倒圆角特征制作，端盖表面的标识区域通过凸台特征实现，还原实物的细节质感。侧边的安装支架部分，先绘制安装法兰的二维草图，通过拉伸生成法兰基体，在法兰对应位置添加安装孔特征，孔位尺寸、间距均符合通用安装标准，支架与滤芯主体的连接段采用放样特征过渡，保证连接部位的曲面顺滑无棱角，同时添加加强筋特征提升支架的结构强度，避免安装使用过程中出现断裂变形问题。材质渲染阶段，为滤芯褶皱部分赋予带细微纤维纹理的红色过滤纸材质，调整材质的粗糙度参数模拟纸质过滤介质的哑光质感，两端端盖赋予银白色金属材质，添加轻微的反射效果呈现金属端盖的光滑质感，安装支架部分赋予哑光银灰色金属材质，区分不同部件的材质属性，提升模型的真实感。结构设计上，锥形滤芯的大端为进气侧、小端连接安装支架对接出气通路，褶皱结构在有限的安装空间内最大化过滤接触面积，安装法兰采用方形带孔设计，可直接通过螺栓固定在设备进气端，整体结构紧凑，安装便捷，可直接用于进气系统的装配验证、过滤性能模拟演示，也可作为设备教学演示的配套模型使用，建模过程中所有特征均保留参数化属性，可根据实际使用需求调整滤芯尺寸、褶皱密度、安装孔位等参数，适配不同的安装场景与过滤流量要求。
