双联式家用龙头净水过滤系统设计

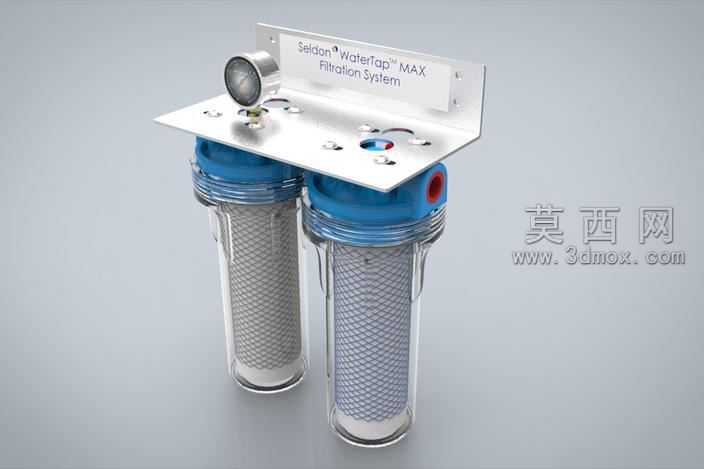

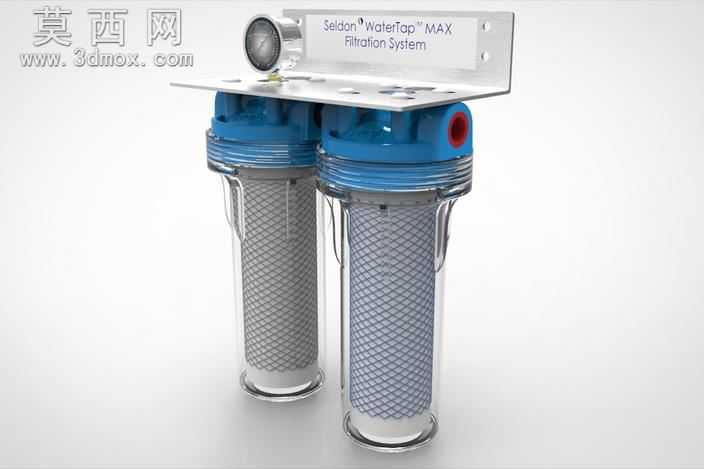

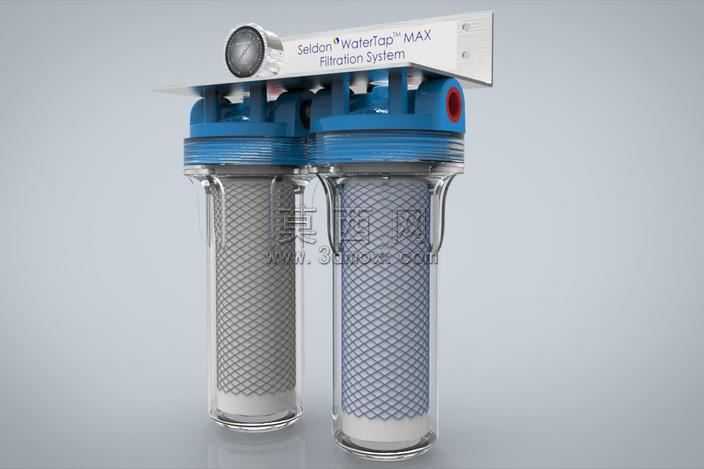

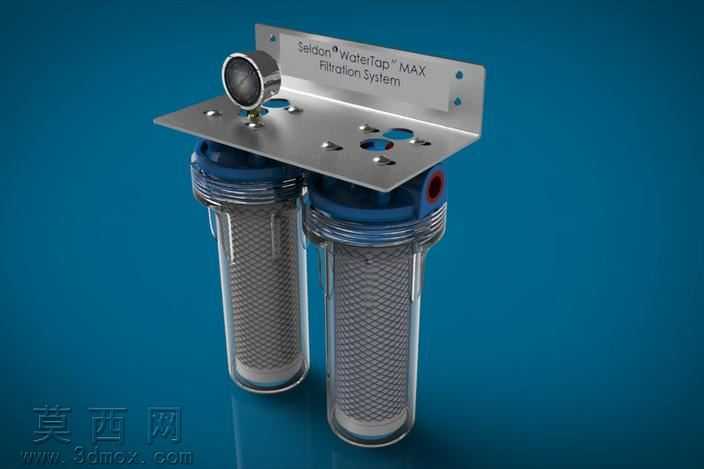

本作品为适配家用龙头的双联式最大过滤系统三维建模成果，建模过程依托三维参数化设计逻辑完成全结构搭建，首先从整体安装基座开始构建，顶部安装板采用一体化钣金折弯结构设计，预留压力表安装位与进出水接口，压力表嵌入安装板前端凹槽，表盘做透明玻璃材质与金属包边分层处理，清晰呈现压力读数区域的刻度细节。两个滤筒采用对称并联布局，滤筒上盖为高强度蓝色工程塑料材质，建模时还原了上盖与筒身的旋合螺纹结构，侧边设置红色封堵的排气接口，接口处做密封圈的细节刻画，保证结构的密封性逻辑。滤筒筒身采用透明食品级PC材质，渲染时调整材质的折射与透明度参数，可清晰观察内部滤芯的完整形态，内部滤芯为网状复合过滤结构，外层做菱形网格纹理的凹凸贴图处理，还原滤网的编织质感，滤芯上下端设置白色密封端盖，与滤筒上下的定位槽精准配合，避免水流短路影响过滤效果。建模过程中对所有配合间隙做参数化约束，滤筒与上盖的旋合行程、滤芯与筒身的配合公差、安装板与滤筒的连接卡扣都做了可调整的参数设置，方便后续根据不同流量需求调整滤筒尺寸与滤芯规格。渲染阶段采用影棚柔光布光，顶部主光搭配两侧补光，弱化透明筒身的反光杂点，突出蓝色上盖的磨砂塑料质感与金属安装板的哑光金属质感，压力表的金属包边做轻微高光处理，提升整体模型的真实感。设计思路上采用双联并联结构，可实现单筒工作时另一筒更换滤芯的不间断供水需求，顶部压力表可实时监测进水端压力，判断滤芯堵塞情况，整体结构紧凑，适配家用龙头下方的狭小安装空间，所有流道结构做圆角过渡处理，减少水流阻力，提升过滤效率，模型完整还原了产品的装配逻辑与材质细节，可用于产品结构验证、渲染展示与安装指导演示。
