科幻影视道具类小型侦查机器人结构设计

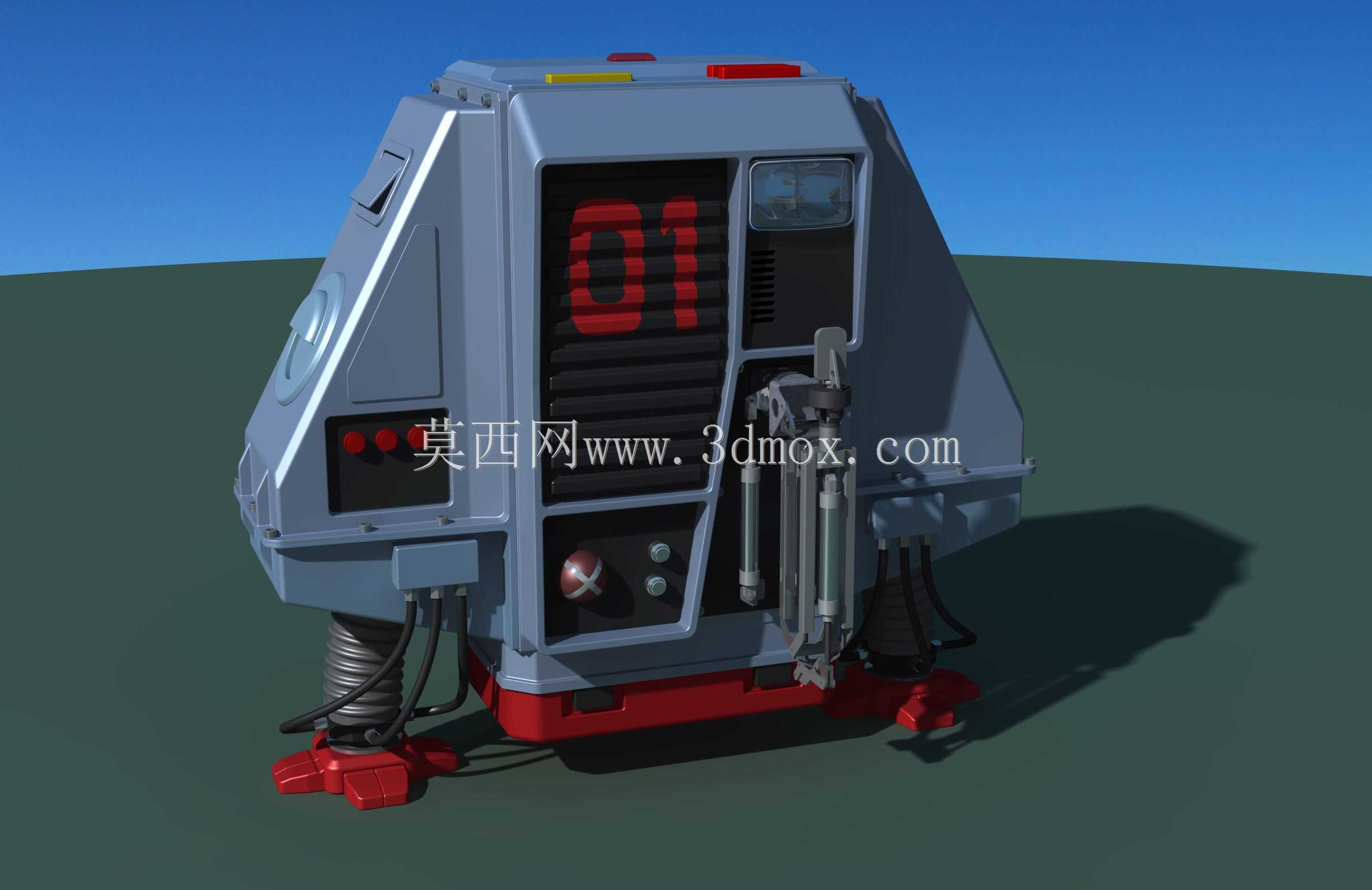

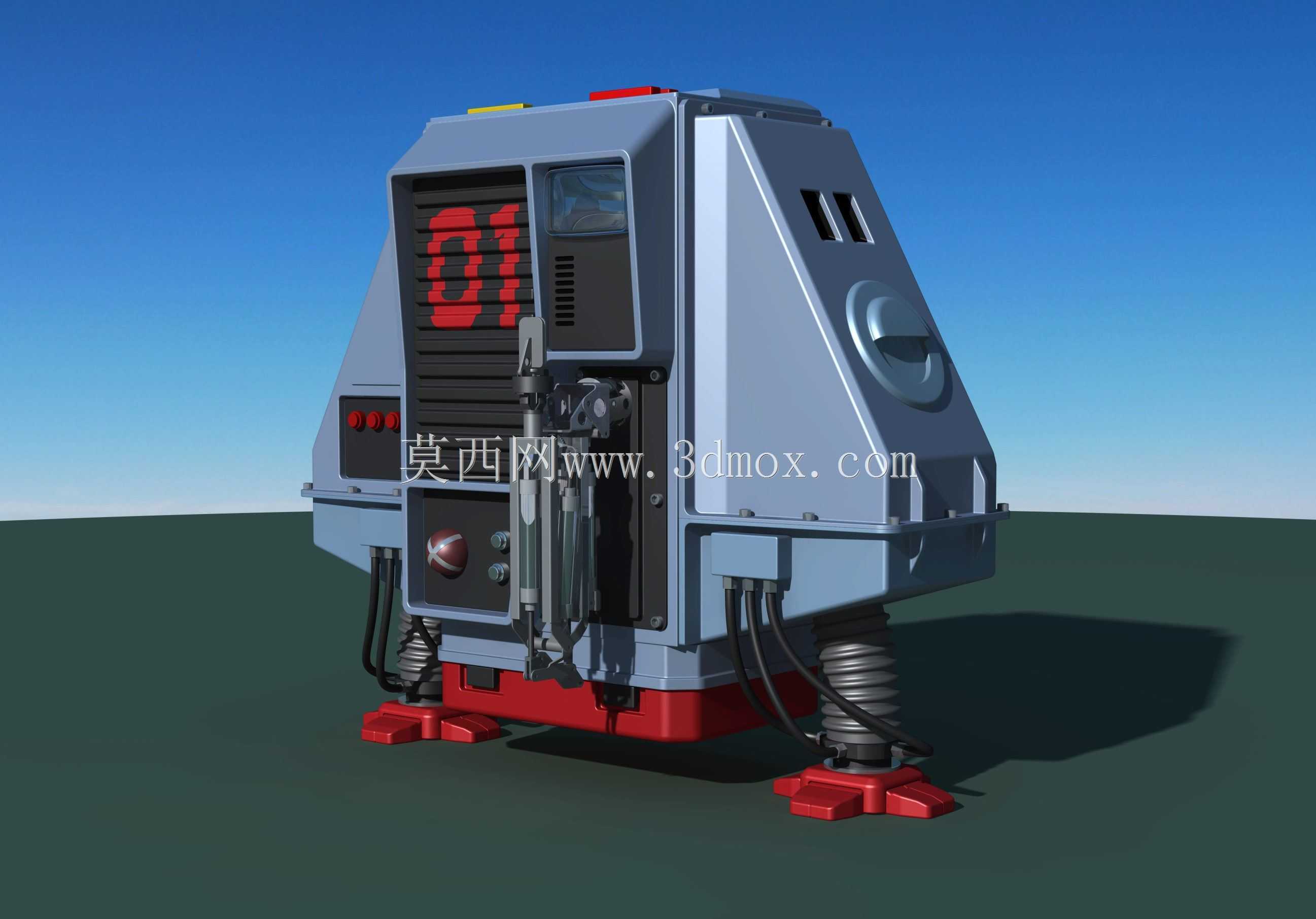

　　该小型侦查机器人的结构设计，最初面向科幻影视实景拍摄的道具落地需求，同时可拓展应用于室内狭小空间侦查、特殊环境巡检、科普展项互动载体等场景，整体结构围绕紧凑性、视觉辨识度、动作稳定性三个核心方向展开。从整体布局来看，设备采用上宽下窄的类梯形舱体结构，上部舱体作为核心承载区，内部预留了控制模块、动力电源、信号传输单元的安装空间，舱体正面预留了状态显示区域的安装位，可嵌入数码显示模块实现运行状态数字标识，侧部设置了功能按键与状态指示灯的安装孔位，兼顾操作便捷性与视觉识别度。下部行走支撑结构采用弹簧阻尼支脚搭配防滑脚垫的设计，单支脚配置圆柱螺旋压缩弹簧，可抵消不平整地面带来的晃动，适配拍摄场景中模拟的崎岖地形、废墟地面等复杂接触面，

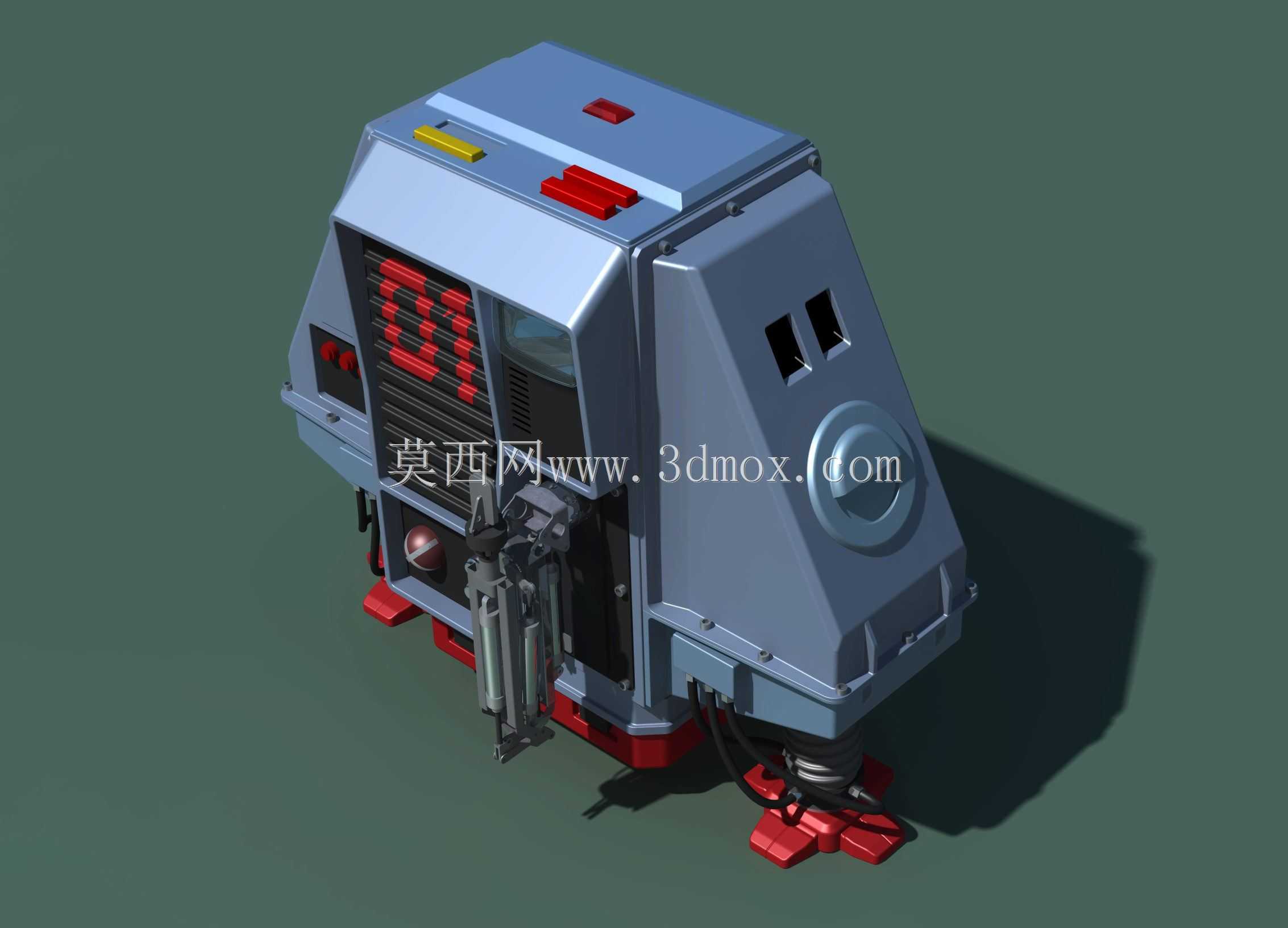

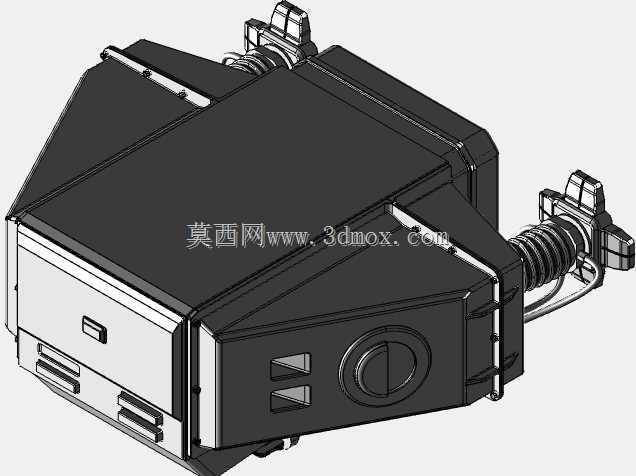

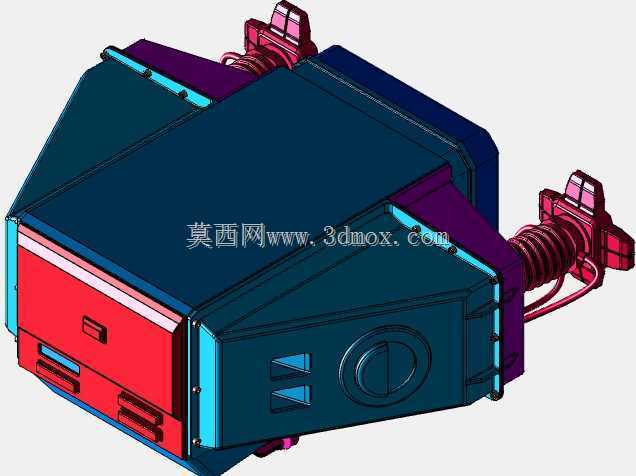

　　底部红色防滑脚垫采用硬质耐磨材质，增大接触面摩擦力的同时，通过色彩对比强化设备的视觉层次，避免整体色调过于沉闷。舱体顶部设置了多组凸起的功能模块安装位，可根据实际使用需求加装微型摄像头、环境传感器、信号天线等拓展部件，顶部的红黄标识块既可以作为状态指示灯的透光罩，也能在影视拍摄中起到视觉定位作用，方便后期特效合成时的点位追踪。从安装边界来看，设备整体外轮廓无尖锐外凸结构，所有边角均做了R3-R5的圆角过渡，避免实景使用过程中剐蹭操作人员或周边道具，舱体侧面预留了快拆检修口，无需完全拆解外壳即可完成内部模块的更换与调试，适配影视拍摄过程中快速调整道具状态的需求。结构设计过程中，舱体外壳采用分块拼接的思路，左右侧壳、前面板、后面板、

　　顶部盖板均为独立构件，通过内部隐藏式卡扣与少量紧固件连接，既保证外壳拼接的平整度，也能降低后期维护的拆解难度。支脚与舱体的连接部位设置了转动副，可根据地面平整度调整支脚的支撑角度，单支脚的弹簧预紧力可通过底部的调节螺母进行调整，适配不同负载情况下的支撑需求，当设备加装拓展模块导致整体重量上升时，可通过拧紧调节螺母增大弹簧预紧力，避免支撑结构出现过度下沉的情况。舱体正面的显示区域采用下沉式设计，显示模块嵌入安装后表面与舱体外表面齐平，既可以保护显示模块不受外力磕碰，也能保证整体外观的完整性，侧部的操作按键采用凸起式设计，按键表面做防滑纹理处理，即使佩戴防护手套也可完成操作。从实际用途的适配性来看，作为影视道具使用时，

　　该结构可直接采用光敏树脂3D打印制作外壳，内部填充配重块调整整体重量，模拟金属设备的厚重质感，支脚的弹簧结构可实现轻微的晃动效果，模拟设备运行时的震动状态，提升拍摄画面的真实感；作为小型侦查设备载体使用时，舱体内部的预留空间可容纳微型控制板、锂电池、无线图传模块，支脚的阻尼结构可保证设备在移动过程中画面稳定，避免摄像头出现过度抖动；作为科普展项使用时，外壳可采用半透明材质制作，直观展示内部的机械结构与电路布局，配合互动程序实现动作演示功能。整体结构的尺寸控制充分考虑了单人携带与操作的需求，整体重量控制在5kg以内，单人即可完成搬运与布设，舱体背部预留了握持凹槽，方便转移过程中抓握，底部的脚垫可更换为磁吸式结构，适配金属表面的吸附固定需求，拓展设备的使用场景。在细节设计上，舱体表面设置了多组模拟散热格栅的凹槽结构，既可以提升外观的机械质感，也能在实际使用中起到辅助散热的作用，为内部发热模块提供空气流通的通道；侧部的管线采用外露式布局，模拟工业设备的管线排布，既符合科幻设备的视觉风格，也方便内部线路的检修与更换，所有外露管线均采用柔性耐折材质，避免支脚活动过程中管线出现弯折断裂的情况。
