摇杆转向四轮驱动月球探测漫游车

　　这套摇杆转向式四轮漫游小车，面向非结构化户外地形的小型移动探测、教学实验与创客验证场景开发，整车结构完全适配熔融沉积3D打印工艺，不需要复杂的金属切削加工即可完成整机装配，适合高校机器人课程实训、野外环境数据采集、小型载荷短途转运以及星表移动机构原理验证使用。

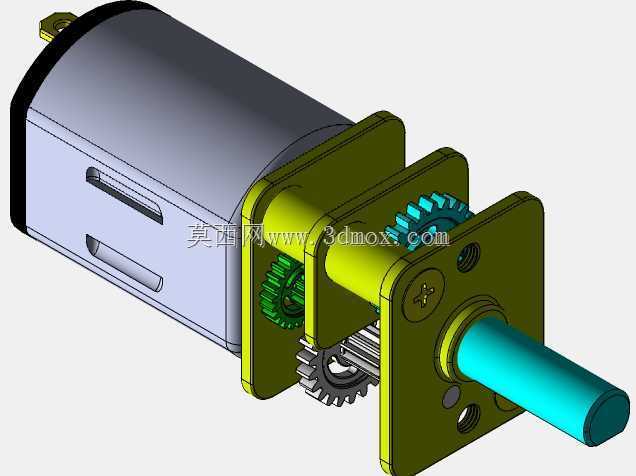

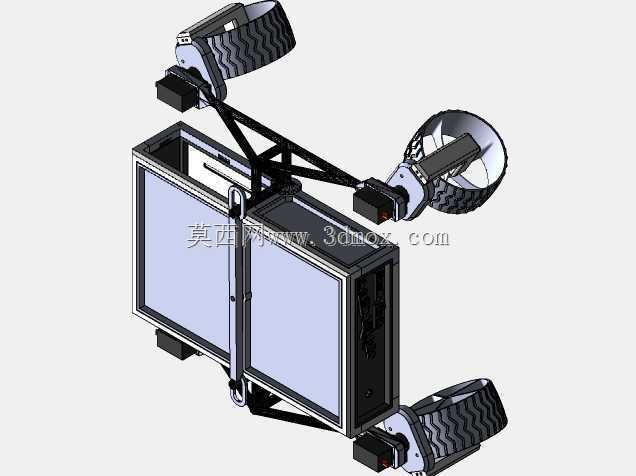

　　从实际功能落地来看，整车采用四轮独立驱动布局，四个行走轮分别配套驱动电机，轮端输出扭矩直接作用于接地轮面，在草地、碎石、浅坑这类低附着不平整路面上，单轮打滑时其余三轮仍可提供足够牵引力，避免普通两驱小车越障时动力中断的问题。转向机构没有采用传统整车阿克曼梯形连杆，也未使用轮间差速转向，而是在前后两组轮架上设置摇杆式摇臂转向架构，转向舵机直接驱动轮架绕竖直转轴偏转，前后轮协同转向时可实现极小转弯半径，原地微调方位时不需要大角度滑移轮胎，在松软草地、沙土表面行驶时不会因为轮胎刮蹭推土导致陷车。

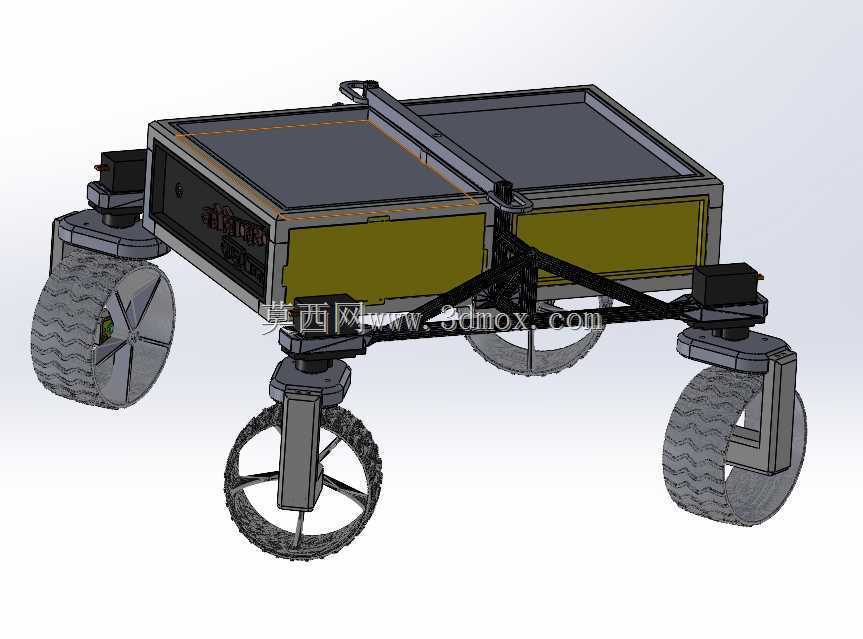

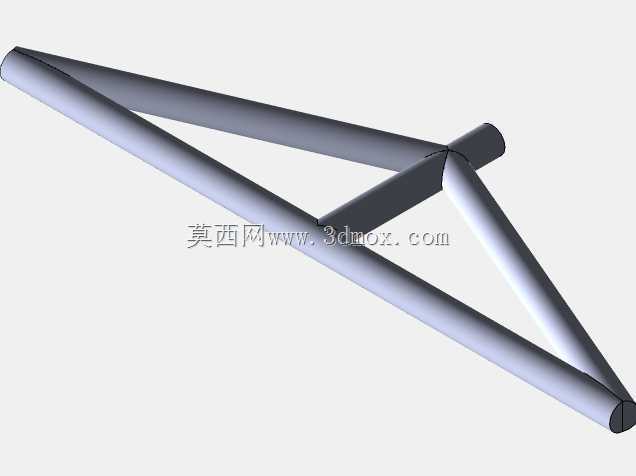

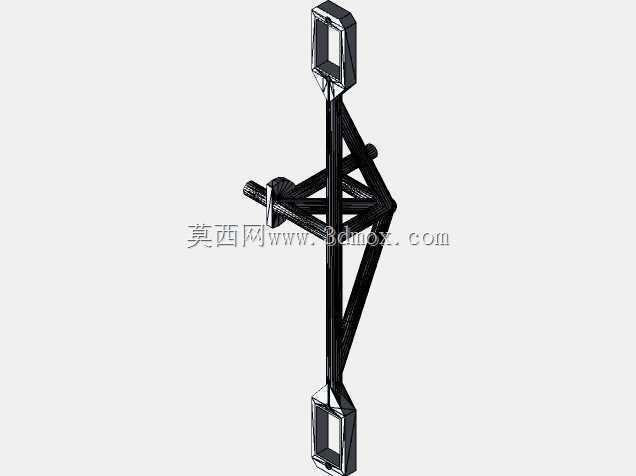

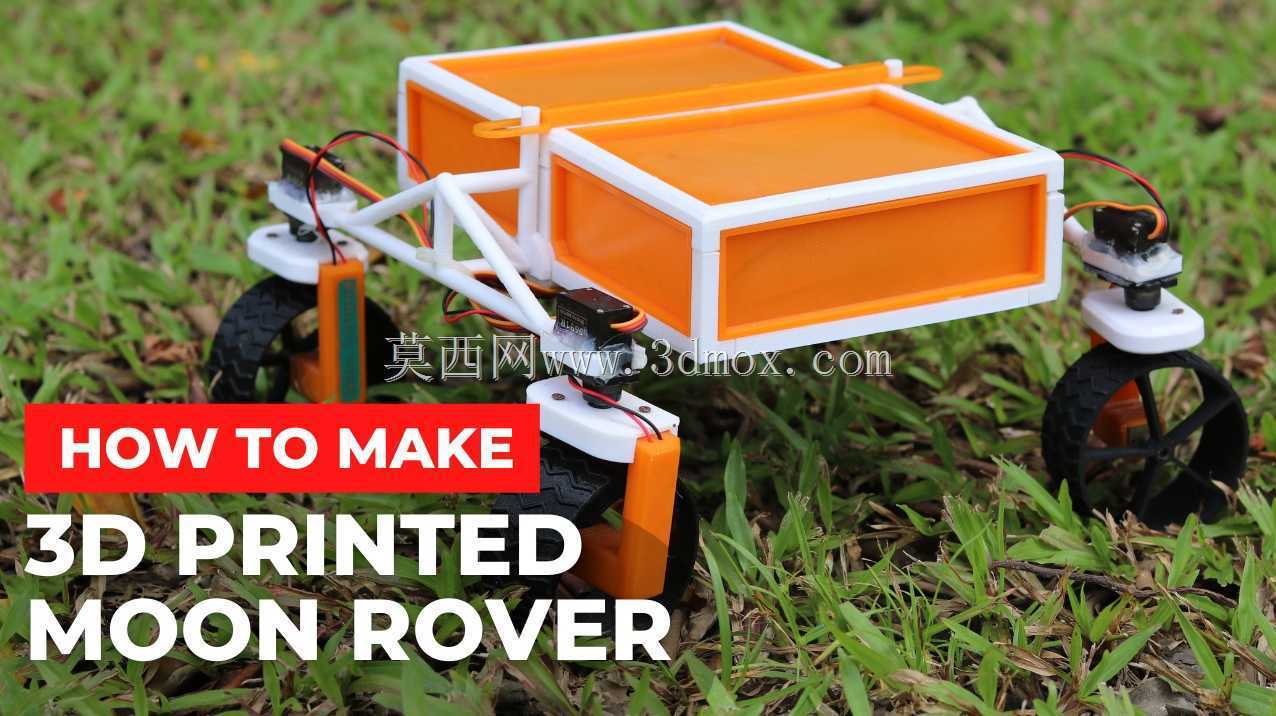

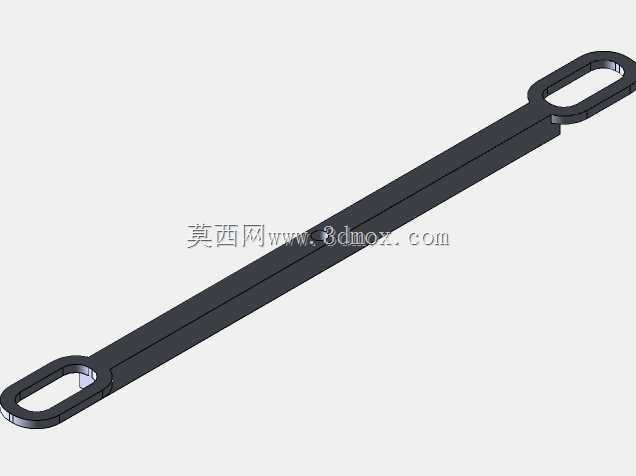

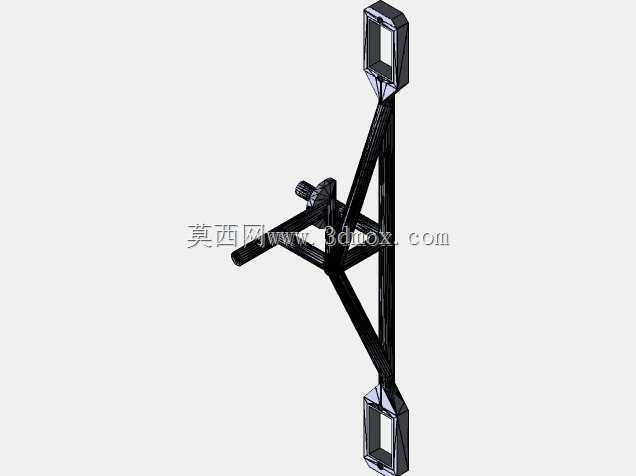

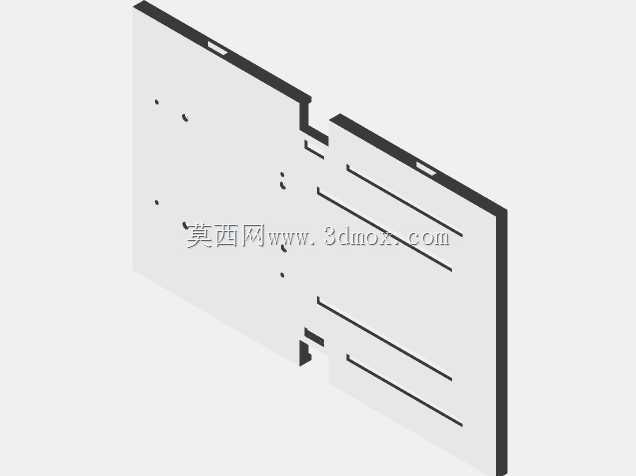

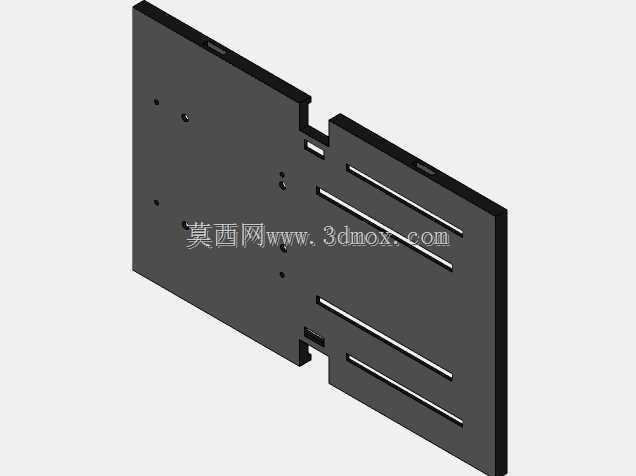

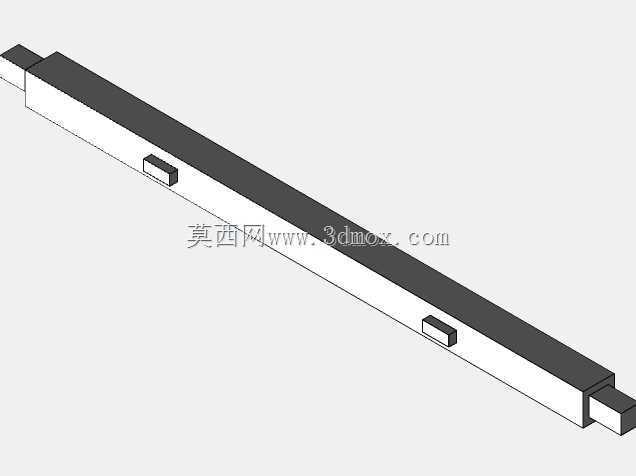

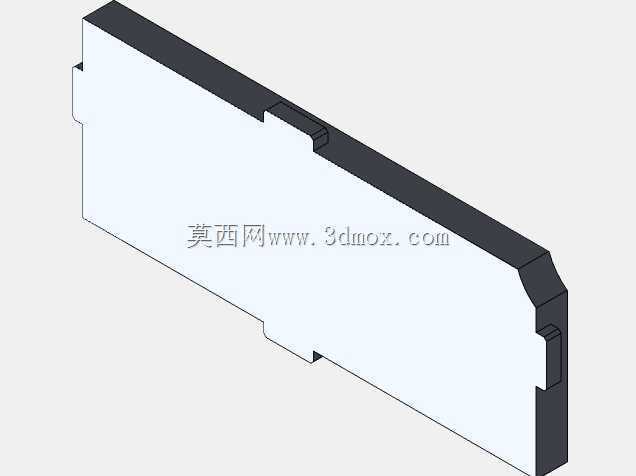

　　结构设计阶段优先考虑3D打印的成型约束，所有承载框架、箱体围板、轮座支架、舵机安装座都拆分为无大悬伸的薄壁打印件，橙色部分为储物载荷舱的围板与舱体边框，白色部分为桁架式承载车架，杆件之间采用三角形桁架布局，在耗材用量极低的前提下保证车架抗扭刚度，避免整车行驶在起伏路面时车架出现过量形变导致舵机连杆卡滞。前后轮架的摇臂铰接点预留了微小摆动余量，当单侧车轮压上凸起障碍物时，摇臂可绕铰接点小幅上下浮动，让四个车轮始终贴合地面，不会出现普通刚性底盘小车过坎时单轮悬空、动力流失的情况。

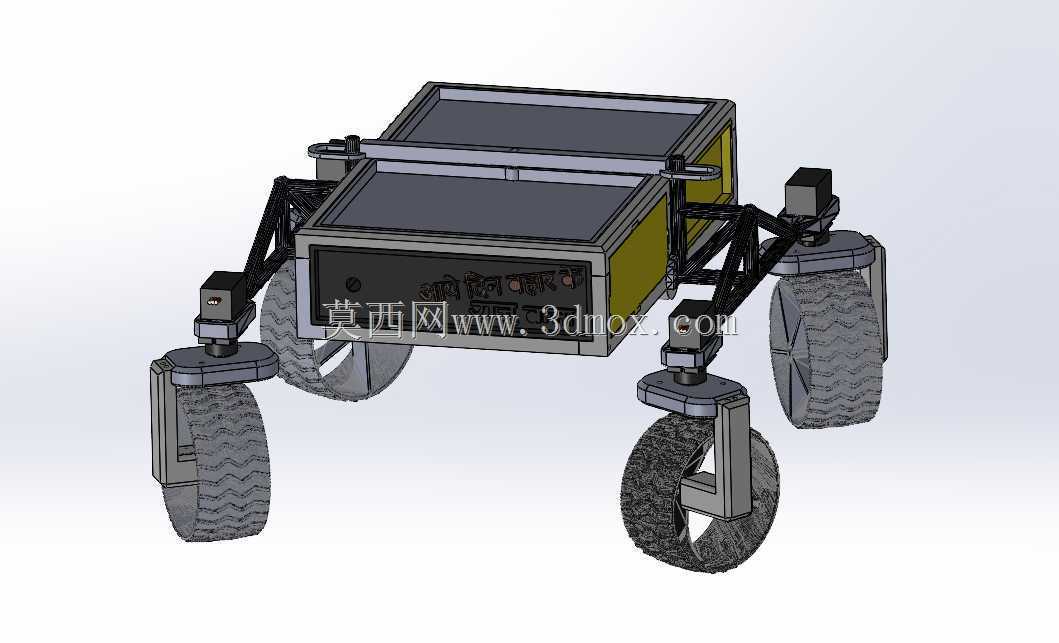

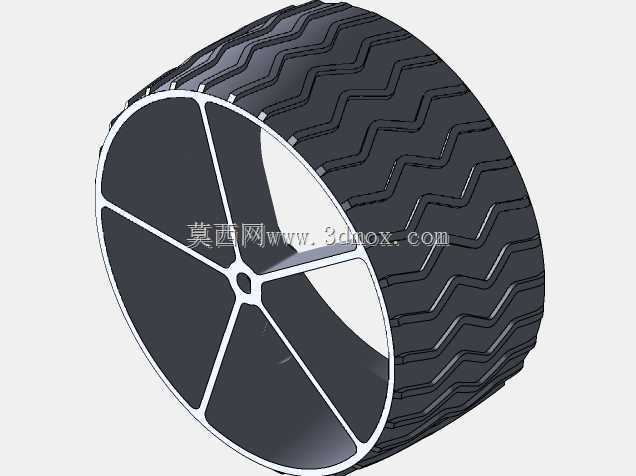

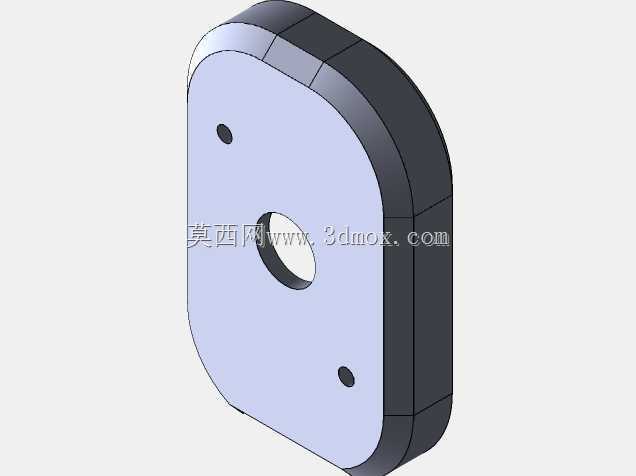

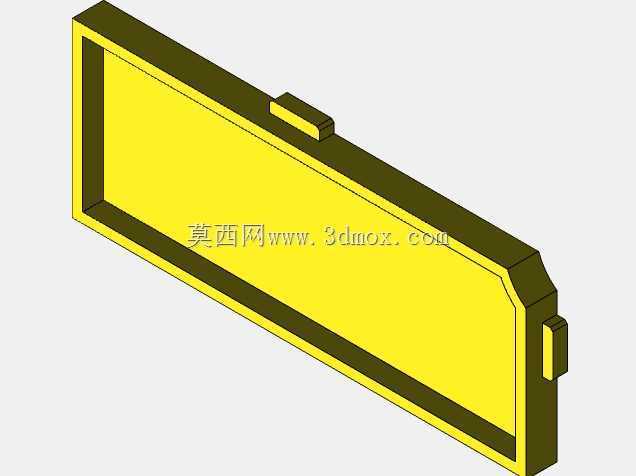

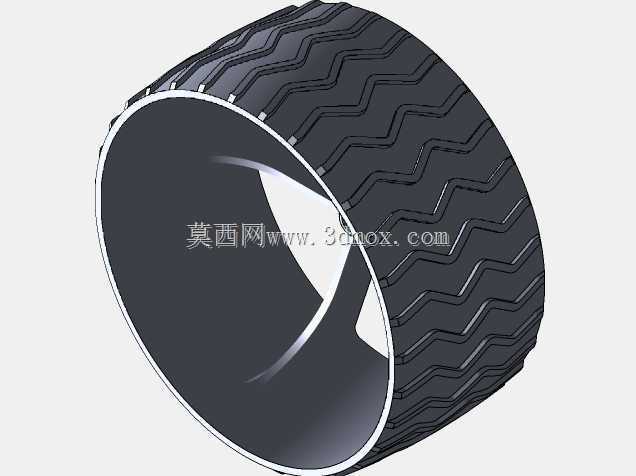

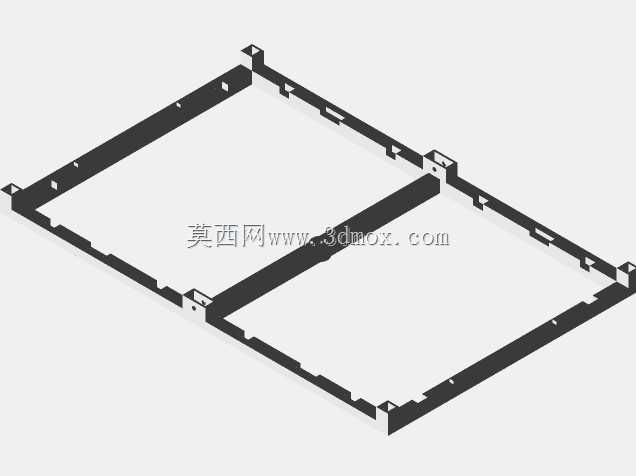

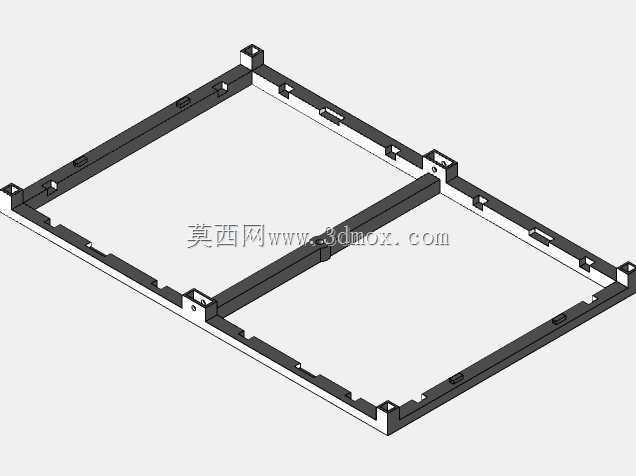

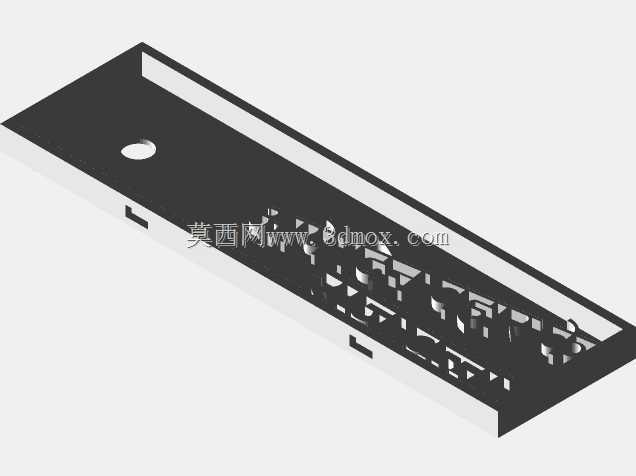

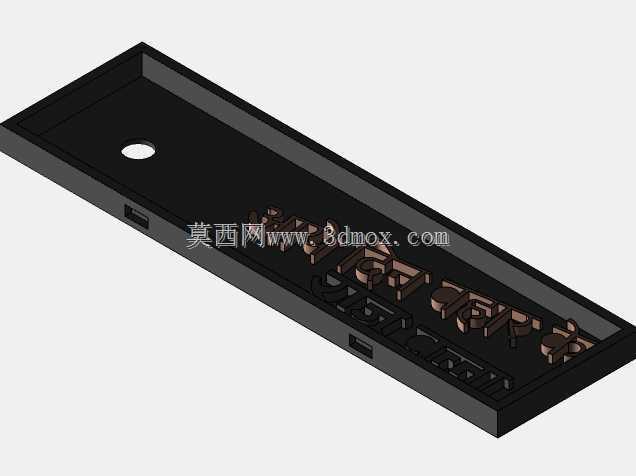

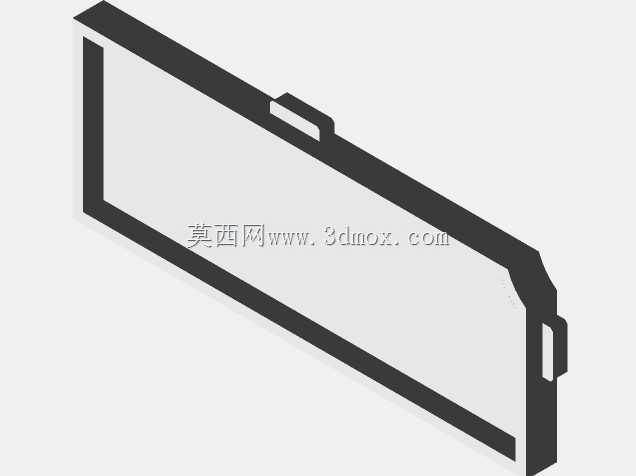

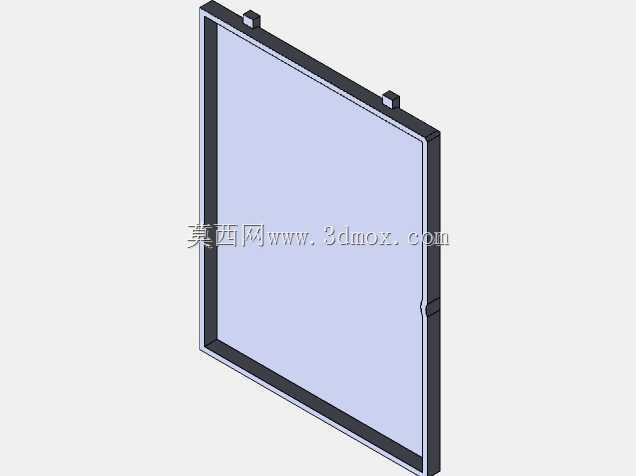

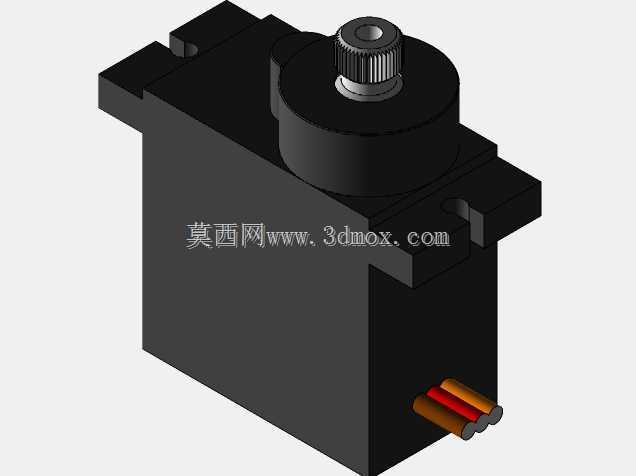

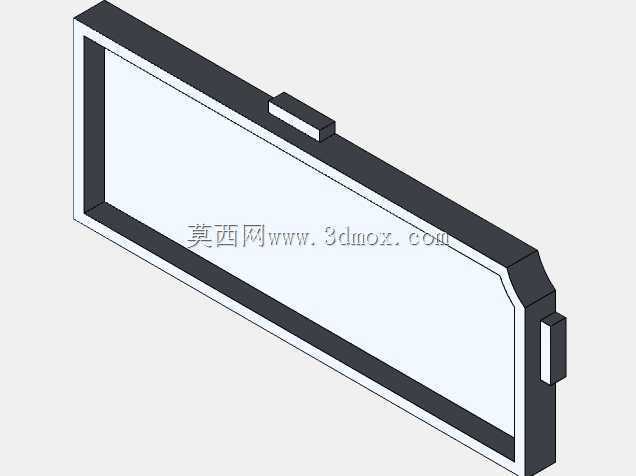

　　电控硬件的安装边界在建模初期就完成了预留，主控板安装在车架中部的空置舱位，四个驱动电机与两个转向舵机的走线沿白色桁架杆件内侧排布，外露线束位置预留了扎带固定孔，避免行驶过程中线束被杂草勾挂。上层双舱布局为可拓展载荷舱，两个独立的橙色框型舱室可分别放置电池组、采样收集盒、小型检测传感器模块，舱口边框做了凸台限位，加装盖板后不会在颠簸时滑脱。轮组部分选用带深胎纹的橡胶越野轮，轮毂与3D打印轮座通过止口配合锁紧，轮轴与支架之间预留标准轴承安装位，长期运转时不会出现塑料孔直接磨轴的磨损问题。

　　安装尺寸边界方面，整车轴距与轮距按照小型桌面级3D打印机的成型尺寸设定，所有拆分后的单件打印尺寸均可在普通200毫米级成型平台上一次性打印，不需要拼接大件。整车离地间隙高于普通桌面小车，底盘最低处距离地面预留足够高度，越过常见的草根、小石块时不会出现底盘托底。转向轮架的左右偏转角度在结构上做了机械限位，超出设定转角时支架会抵到限位凸台，不会因为舵机过转拉扯线束。

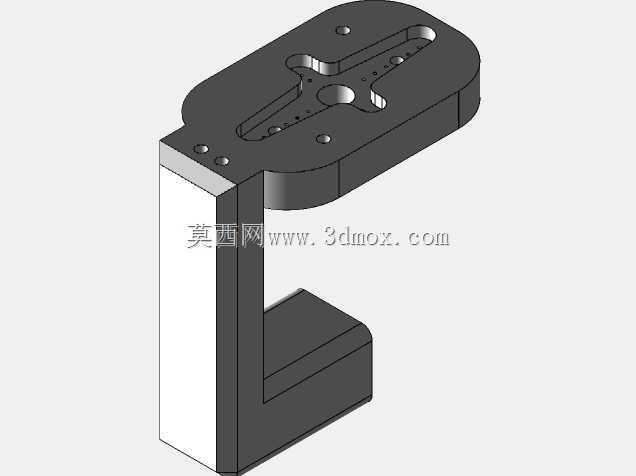

　　这套结构的设计思路没有追求复杂的多连杆悬挂，而是用极简的摇杆摇臂+四轮独立驱动方案，在控制零件总数、降低打印与装配难度的同时，覆盖绝大多数户外非铺装路面的通行需求，结构件修改迭代时仅需要调整对应支架的安装孔位，不需要重新制作复杂模具，非常适合移动机器人开发者快速验证行走机构方案，也可作为小型环境监测机器人的通用移动底盘，后续加装摄像头、空气采样模块或者土壤检测传感器后，即可完成指定区域的巡航探测任务。整车装配时所有电机、舵机的安装座都设计了定位沉孔，零件打印完成后不需要额外锉修配钻，按照孔位对齐拧入紧固件即可完成整机组装，装配误差对转向精度的影响被控制在极小范围内。
