重载车辆用摩托固定锁紧装置结构设计

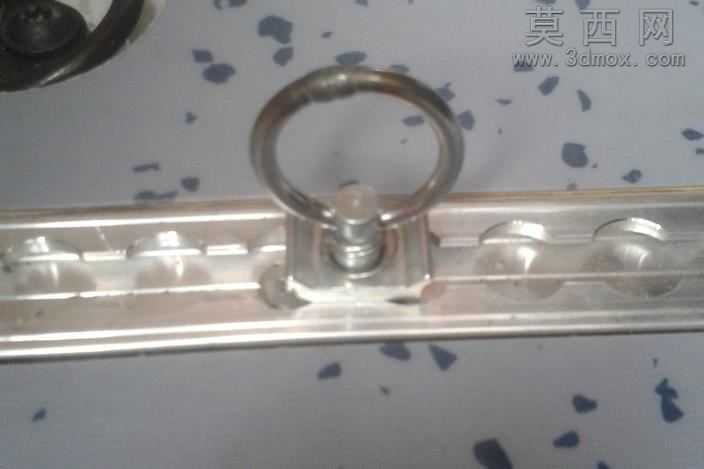

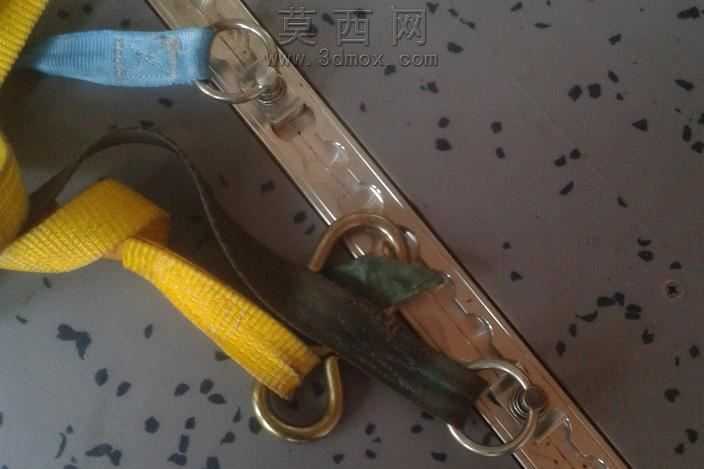

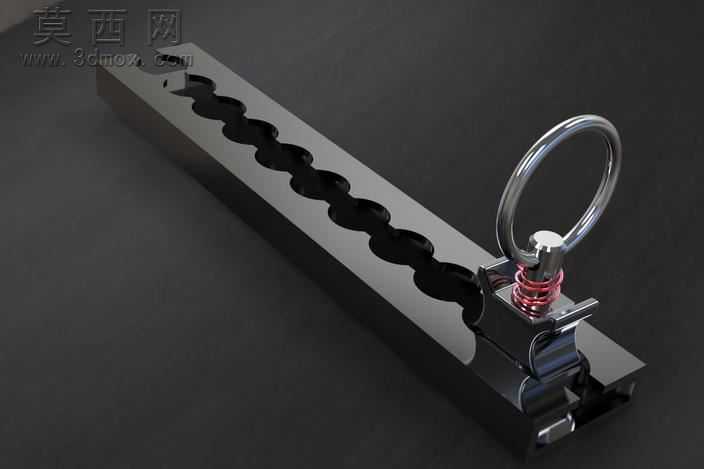

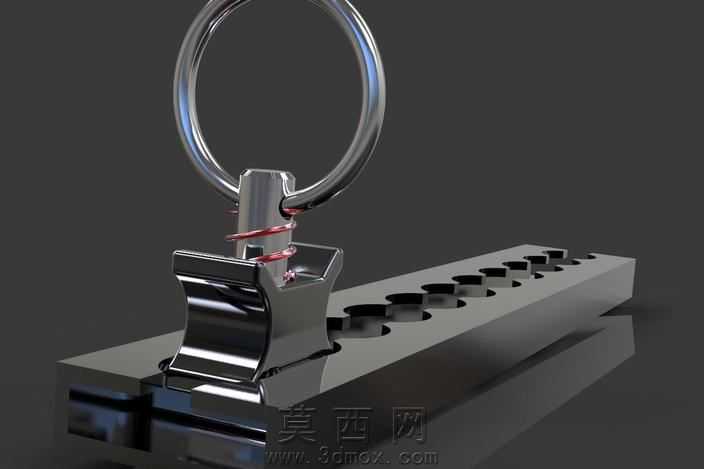

本作品为适配军用载重卡车的车载摩托固定锁紧装置，采用三维参数化建模完成整体结构设计，建模过程中严格遵循车载工装的装配公差要求，对各零部件进行独立特征建模后完成虚拟装配验证，确保各活动部件无干涉、运动行程符合使用需求。模型渲染阶段采用金属材质组进行表现，主体滑轨部分赋予高抛光合金钢材质，通过调整反射粗糙度与环境贴图参数，还原金属加工后的冷冽光泽与表面细微加工纹理；锁紧卡扣部分采用调质钢材质参数，突出受力部件的厚重质感；顶部吊环与弹簧部件分别赋予不锈钢与弹簧钢材质，通过调整金属漫反射层级与高光参数，区分不同金属部件的材质差异，弹簧部分额外添加细微的表面氧化质感，提升模型真实感。结构设计上，装置采用长条形滑轨作为承载基体，滑轨表面开设等距排布的半圆形定位卡槽，可根据摩托轮胎尺寸、固定位置灵活调整锁紧模块的安装位置，适配不同型号摩托的固定需求；锁紧模块集成弹簧复位结构、卡扣锁止结构与顶部提拉吊环，使用时提拉吊环即可压缩弹簧抬起卡扣，将模块滑动至对应定位卡槽后松开吊环，弹簧复位推动卡扣卡入卡槽完成锁止，操作便捷且锁止可靠，能够满足军用车辆复杂路况行驶下的固定防松要求。设计过程中重点考量了车载工况的使用需求，对滑轨壁厚、卡扣受力截面、弹簧刚度参数进行了建模阶段的模拟验证，确保结构强度能够承受越野路况下的冲击载荷，同时整体结构采用模块化设计，无复杂异形零部件，便于实际生产加工与后期维护更换，各零部件的连接方式均采用常见的机械连接结构，无需特殊加工工艺即可实现量产。
