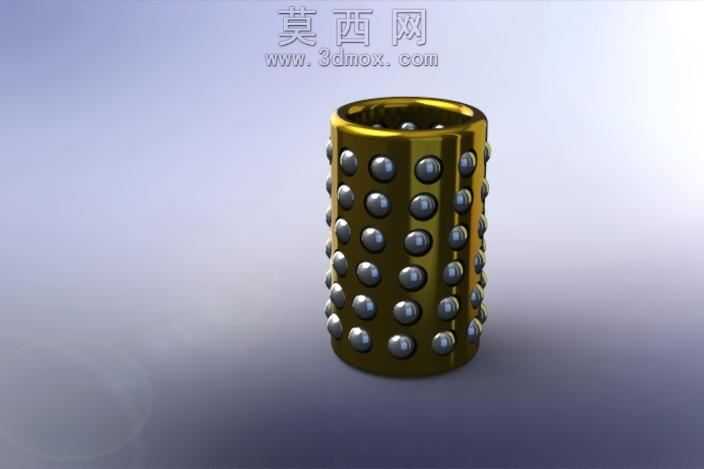

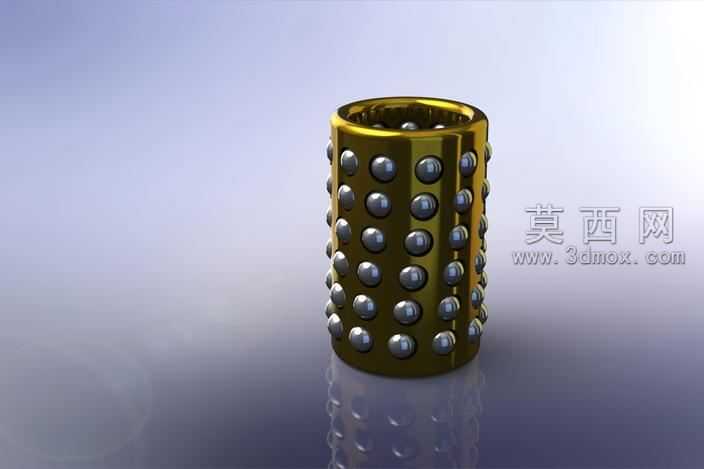

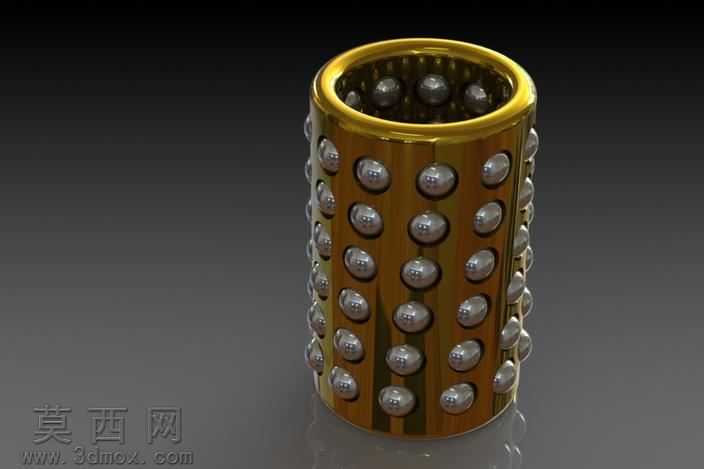

黄铜材质滚珠球衬套三维结构设计

本作品为黄铜材质滚珠球衬套的三维建模设计成果，建模阶段采用SolidWorks软件完成全参数化结构搭建，首先以回转体特征构建黄铜衬套的基体结构，精准控制衬套的内外径尺寸、整体轴向长度，保证基体的壁厚均匀一致，符合精密导向零件的加工工艺要求。随后在衬套的圆柱表面按照等距螺旋排布规律，创建多组均匀分布的滚珠安装孔位，孔位的排布间距经过反复校核，既保证相邻滚珠之间不会发生运动干涉，又能最大化承载接触点，提升零件的负载能力。建模过程中对每一颗钢质滚珠单独创建球体特征，与安装孔位进行精准的配合约束，还原滚珠在衬套内部可自由滚动的装配状态，同时对衬套两端的边缘做倒角处理，去除尖锐棱角，既符合实际零件的装配导入需求，也避免应力集中导致的零件损坏。材质与渲染阶段，为黄铜基体赋予高还原度的黄铜金属材质，调整材质的粗糙度、金属度参数，还原黄铜表面略带温润的金属光泽，同时做轻微的使用痕迹质感处理，避免材质过于塑料化；为钢珠赋予高抛光轴承钢材质，调高反射强度与高光锐利度，突出钢珠表面光滑坚硬的物理特性，渲染时采用柔和的影棚布光，在浅渐变背景下突出零件的圆柱形态，通过底部的微弱反射效果增强模型的立体感与真实感。结构设计层面，该滚珠衬套主要用于线性运动与轴向力承载场景，通过密布的钢珠将滑动摩擦转化为滚动摩擦，大幅降低运动过程中的摩擦阻力，相比传统无滚珠的铜衬套，具备更低的运动阻尼、更高的传动精度与更长的使用寿命，可广泛应用于精密导柱、小型滑动模组、自动化设备的直线导向机构中。设计过程中充分考量了零件的实际装配需求，衬套的内径尺寸与标准导柱尺寸适配，滚珠的突出量经过严格控制，既保证滚珠与导向轴的充分接触，又不会出现滚珠脱落的问题，整体结构紧凑，在有限的体积内实现了稳定的导向与承载功能。
