农用植保无人机大扭矩外转子无刷电机

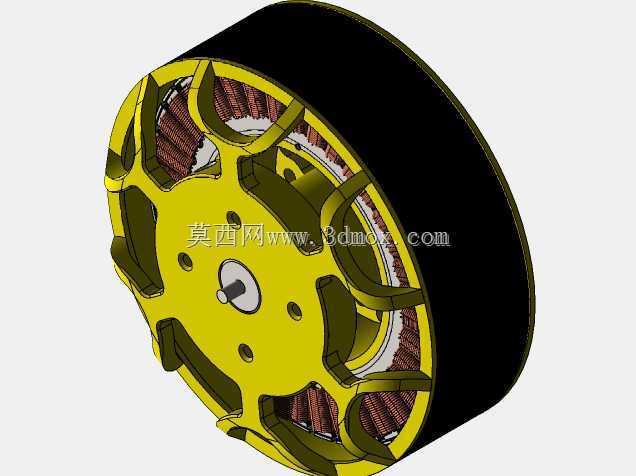

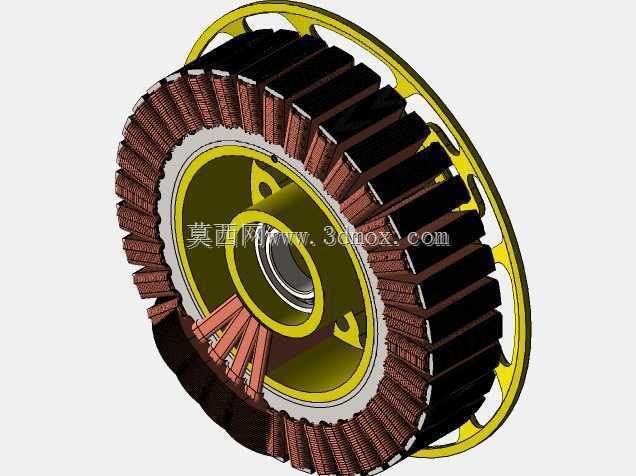

　　这款外转子无刷电机主要面向大载重农用植保无人机的动力系统需求设计，区别于消费级航拍无人机的小功率动力单元，其核心设计目标是满足植保作业场景下大拉力输出、长时间稳定运行、抗复杂工况的使用要求。在实际植保作业场景中，无人机需要搭载数十升药液完成低空匀速喷洒作业，动力系统不仅要克服机身与药箱的自重，还要应对田间低空紊流、突风带来的负载波动，这就要求电机具备足够的扭矩储备与功率冗余，避免作业过程中出现动力掉转、响应滞后的问题。从结构设计来看，该电机采用36槽42极的极槽配合方案，这种极槽配比能够有效降低电机运行时的齿槽转矩，让动力输出更线性，减少低速大拉力工况下的转矩脉动，配合外转子结构的高扭矩密度特性，能够直接适配大尺寸螺旋桨，

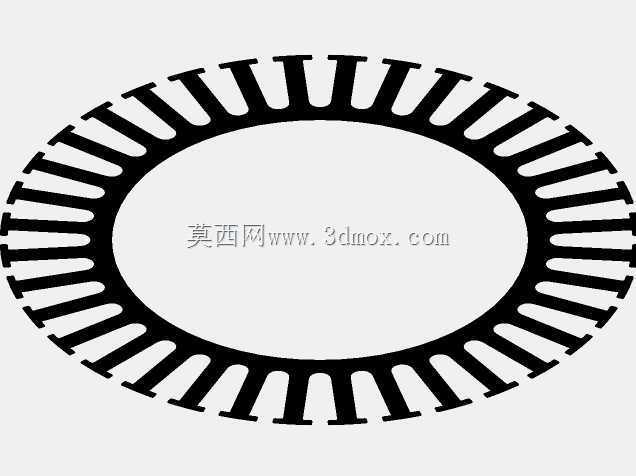

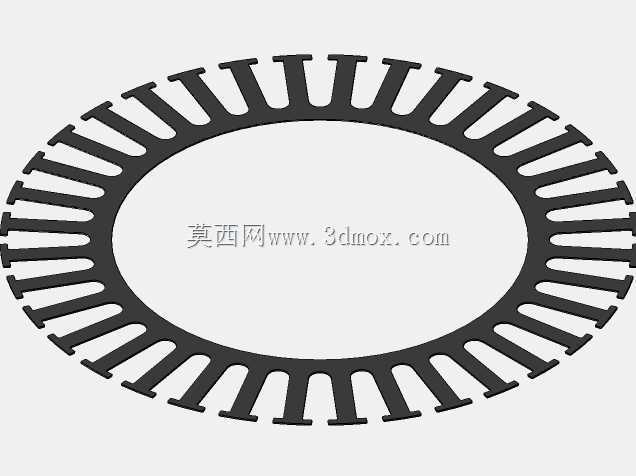

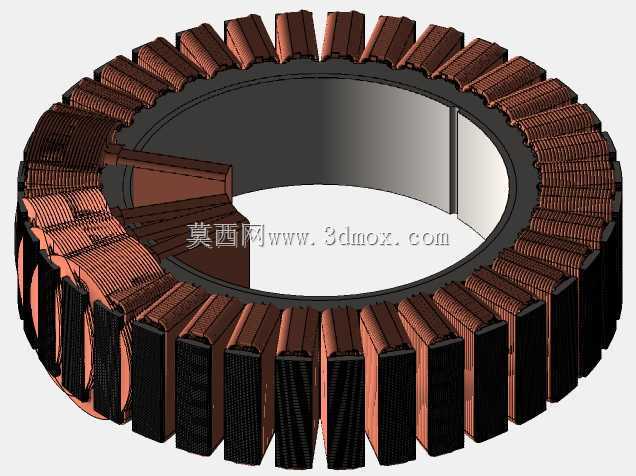

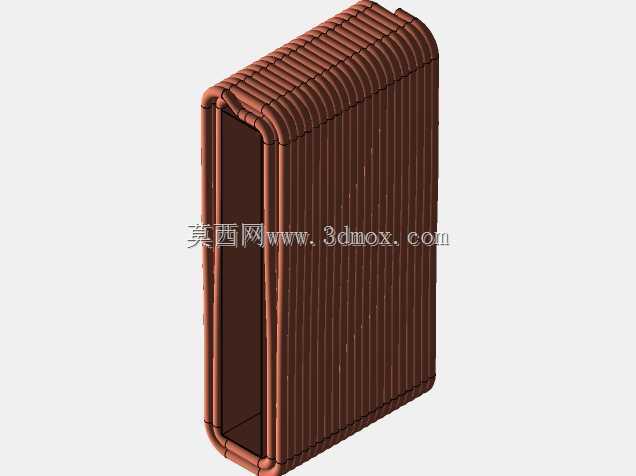

　　无需额外搭配减速机构，既降低了动力系统的整体重量，也减少了传动环节带来的能量损耗与故障点。电机定子采用多槽集中绕组布局，绕组排布紧密，槽满率控制在合理区间，既保证了铜线的有效填充率提升导电效率，也为绕组散热预留了足够的间隙，长时间满负载运行时，绕组产生的热量能够通过定子铁芯快速传导至端盖与外转子壳体，配合外转子旋转时带动的空气流动完成被动散热，适配植保作业单架次十到二十分钟的连续满功率运行需求。电机的安装边界设计充分考虑了植保无人机机臂的安装通用性，主体外径控制在92毫米，整体轴向尺寸紧凑，输出轴采用标准定位轴径，端盖预留的安装孔位适配主流植保无人机的机臂安装座尺寸，无需额外设计转接件即可完成装配，能够降低整机结构设计的适配成本。

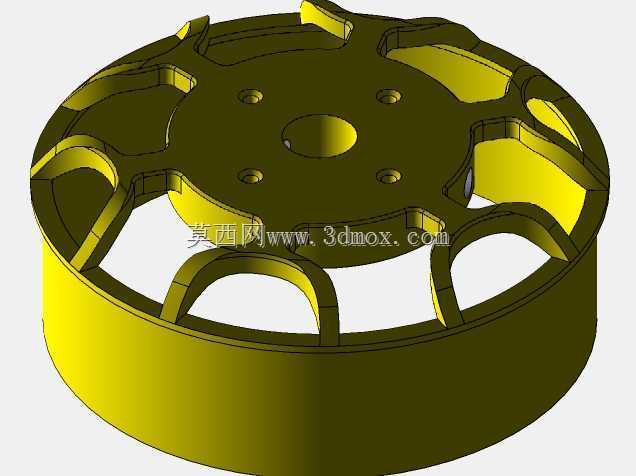

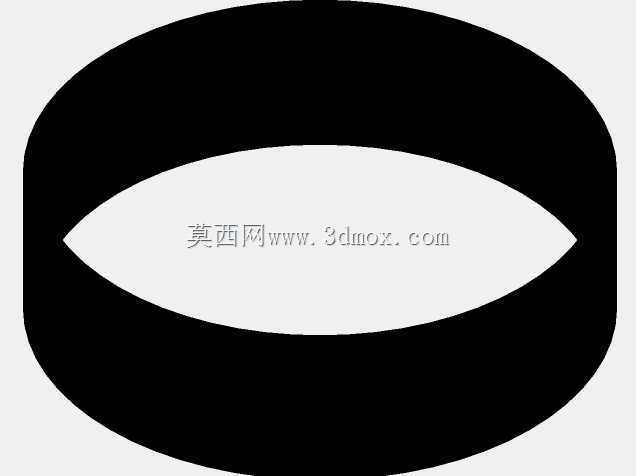

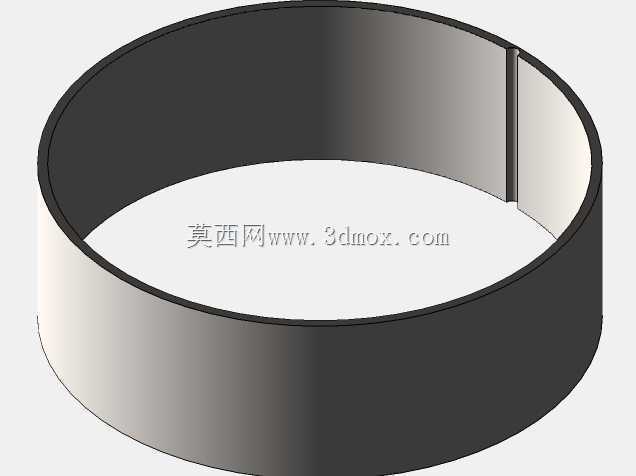

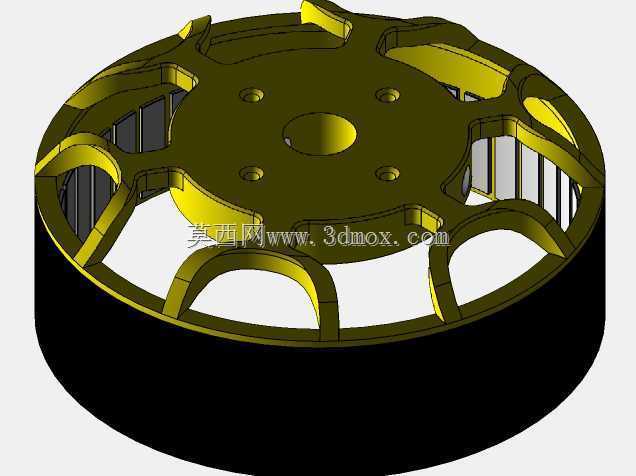

　　转子外壳采用高强度轻量化材质，外壳表面做了镂空开窗设计，一方面能够降低转子自身的转动惯量，提升电机的动态响应速度，让飞控系统的动力调节更跟手，另一方面开窗结构能够让外部空气直接流经定子绕组端部，进一步强化散热效果，避免夏季高温环境下作业出现绕组过热退磁的问题。电机的磁钢采用表贴式排布，42极的磁极排布能够让电机在较低的KV值下实现理想的扭矩输出，100KV的参数设定匹配大直径植保桨叶，能够在较低的转速下输出足够的静拉力，相比高KV电机搭配小桨的方案，大桨低转的动力组合气动效率更高，能够有效提升植保无人机的单架次作业续航时间，减少电池充换电的频次，提升单日作业效率。在结构细节设计上，电机端盖的骨架造型做了针对性的加强处理，

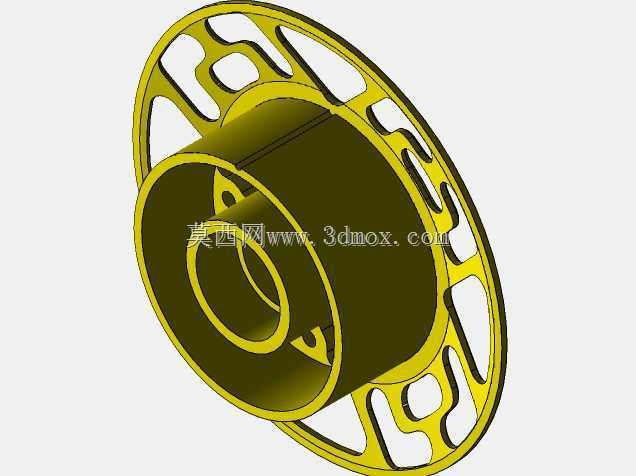

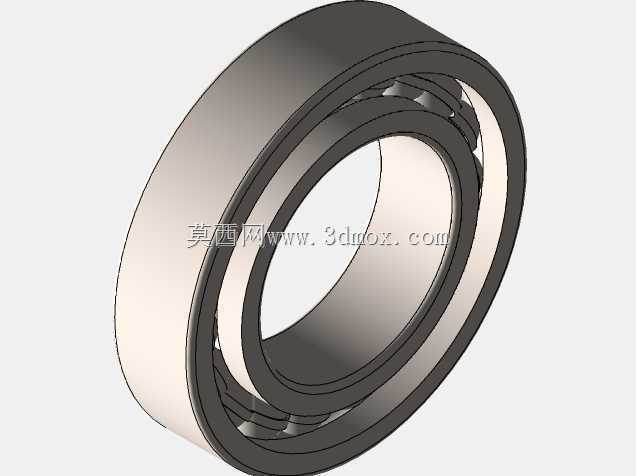

　　各个安装位的筋条布局兼顾了结构强度与轻量化要求，既能够承受桨叶旋转带来的离心力与振动载荷，也不会额外增加过多的无效重量，端盖与转子壳体的配合面做了精密的止口定位，能够保证转子与定子的同轴度，减少高速旋转时的径向跳动，降低运行振动与轴承磨损，延长电机的使用寿命。需要注意的是，不同厂商生产的同规格电机在端盖骨架的局部造型、安装孔位的细微尺寸上可能存在小幅差异，在进行整机结构适配设计时，需要以实际选型的电机实物尺寸为基准进行安装位的公差匹配，避免出现安装干涉或者同轴度偏差的问题。这类电机除了应用在农用植保无人机上，也可适配大载重物流无人机、系留无人机、工业级无人直升机等对动力扭矩密度、运行可靠性有较高要求的旋翼类无人设备，在进行动力系统匹配时，需要结合螺旋桨的尺寸、螺距参数，以及整机的起飞重量、作业工况负载，核算电机的持续工作电流与峰值负载，确保电机工作在高效区间，避免长期过载运行导致的寿命衰减。
