树莓派单板计算机板卡结构三维造型

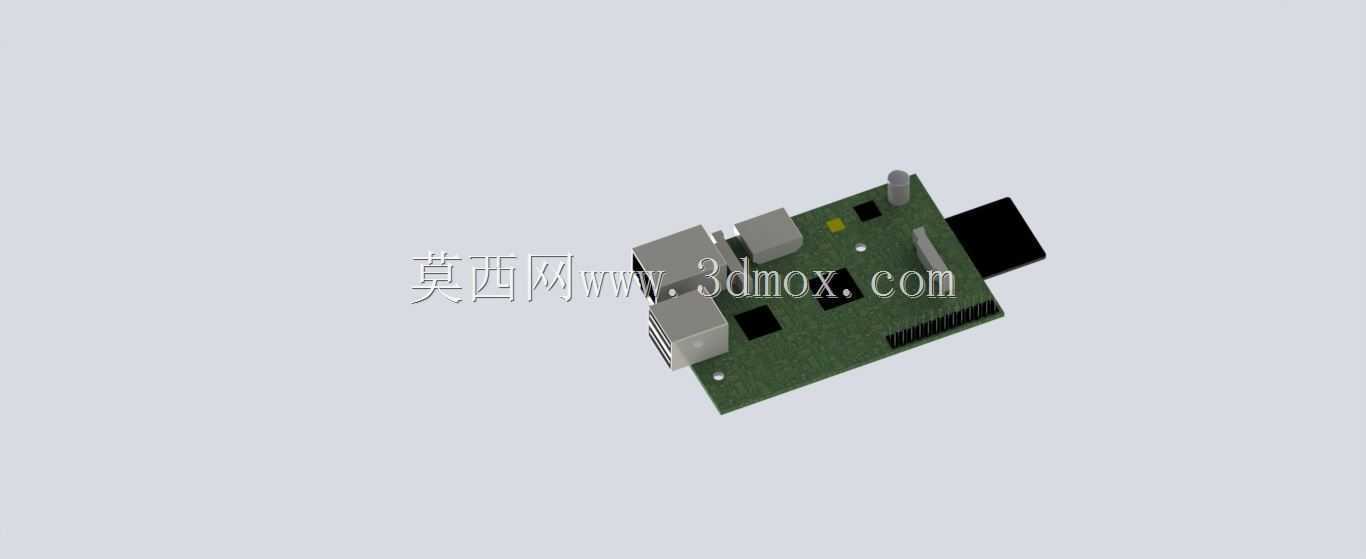

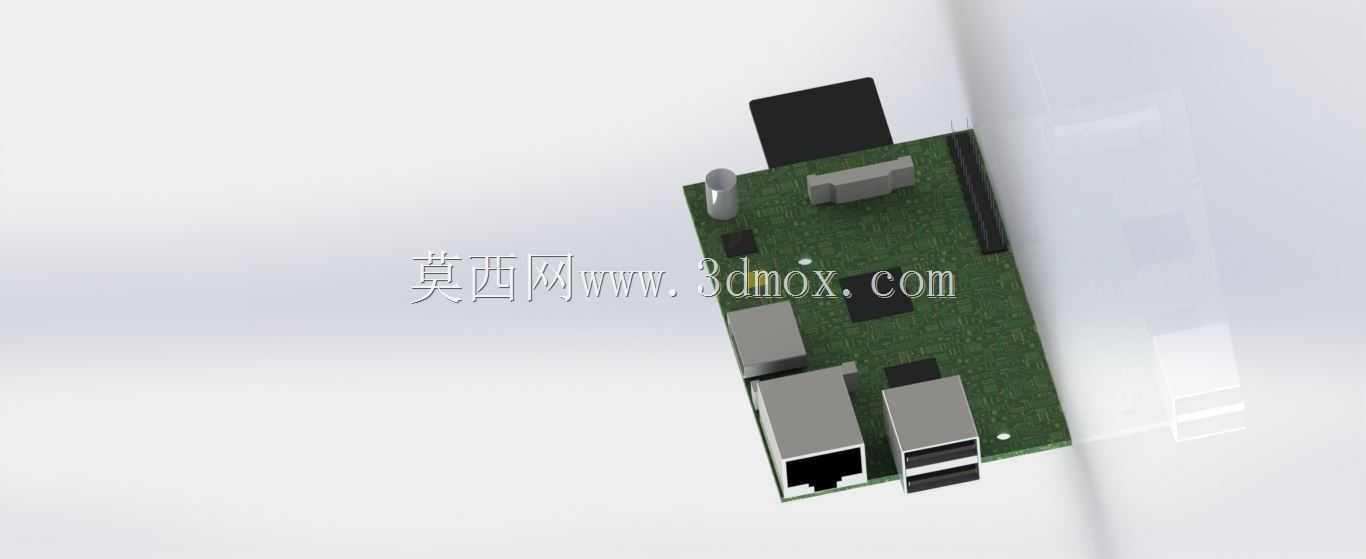

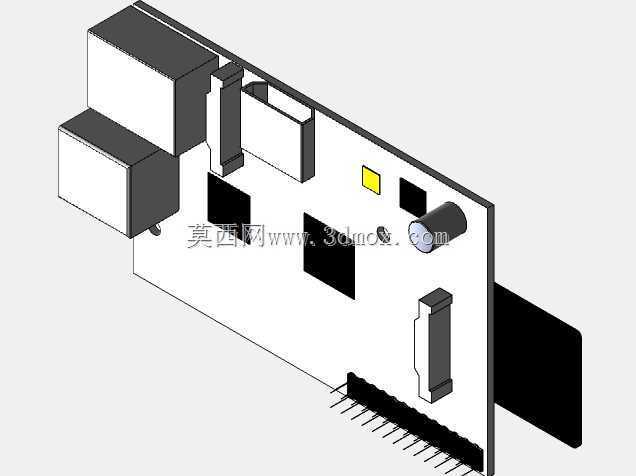

　　这块单板计算机的三维结构造型，还原了嵌入式开发场景里最常用的开源硬件板卡形态，做结构设计时最先要核对的就是板体轮廓和外接边界。板基采用绿色PCB基材的实体表现，板上排布的网口、USB接口、排针、芯片散热块、电容、固定孔都按实际装配位置做了分层建模，没有把元件简化成无特征方块，后续把它放进设备外壳做干涉检查时，能直接读取每个凸起元件的高度差。

　　从实际装机场景看，这类板卡常被塞进工业控制终端、教学实验台、小型物联网网关里，周边要预留SD卡插拔空间、HDMI接线弯折半径、GPIO排针上方的杜邦线插拔余量。建模时特意把侧边USB接口的金属外壳厚度、网口的卡扣凸台、电源接口的圆柱轮廓都做了独立实体，不是贴在板面上的贴图，装配时如果外壳侧壁开接口孔，直接提取这些元件的外轮廓投影就能出开孔图，不用再二次测量实物。

　　板体四角的安装通孔位置完全参照标准树莓派孔距，做固定柱设计时，铜柱高度要高于板上最高元件的顶面，避免外壳压到芯片或者电容。板上黑色的排针座沿板边一字排布，建模时保留了每一根针脚的间距，外接扩展板叠装时，可以直接用这个模型做堆叠高度校验，防止两层板之间的元件发生碰撞。板端的视频输出接口、供电接口的朝向都和实物一致，布线时能提前预判线材从哪个方向引出不会和设备内部的支架、电池仓冲突。

　　做教学演示场景时，这个模型可以直接拆解展示PCB层、接口元件、固定结构的装配关系，学生能直观看到单板计算机上每个功能模块的物理位置，不用对着平面原理图想象空间布局。在非标设备开发阶段，结构工程师不用等实物板到货，就能先完成外壳、内部安装支架的设计，把板卡的安装槽、限位筋、散热风道预留位置全部定下来，缩短整机开发周期。

　　模型里板面上的黄色定位标记、小型贴片元件的微小凸起都做了还原，渲染后能清晰区分PCB基材、金属接口、塑料排针座、银色散热块的不同材质，做产品展示或者装配动画时，不需要额外调整材质属性就能输出效果。板体边缘的金手指接触面、接口内部的空腔结构也做了简化实体表达，既保证整体装配尺寸准确，又不会因为过多细碎特征拖慢大型整机装配的运算速度。

　　针对嵌入式设备的散热设计，板上主芯片位置的散热块高度、周边电容的排布间隙都准确呈现，设计散热片或者导热垫时，可以直接测量芯片顶面到外壳内壁的距离，选定合适厚度的导热介质，避免出现散热件压不住芯片或者和周边元件干涉的问题。固定孔周边预留的焊盘区域也在板面上做了区域区分，锁固定螺丝时能预判螺丝头不会刮伤周边走线和贴片元件。

　　整个板卡的外形长宽比例、接口伸出板边的长度都和实物一致，装入设备内部时，不会出现模型尺寸偏小导致预留空间浪费，或者尺寸偏大装不进壳体的问题。对于做教育实训装置的设计者，这个模型可以直接嵌入实验台的面板结构里，提前规划面板上开口露出接口的位置，让外接U盘、网线、显示器线材的时候操作顺手，不会被面板边缘挡住插拔动作。
