盘头自攻螺丝钉三维结构设计

盘头自攻螺钉是轻量装配场景中应用极广的一类紧固件，日常在消费电子外壳固定、小家电壳体装配、塑料件与薄金属板的无预攻丝连接场景里，这类零件的出场率远高于传统机牙螺钉。不同于需要预先攻出匹配内螺纹的机螺钉，自攻螺钉的牙型角、螺距与牙尖锋利度都经过针对性设计，拧入预制光孔的过程中就能在被连接件内壁挤压出匹配的内螺纹，省去了攻丝工序，在批量装配的产线上能大幅压缩单工位操作时长。

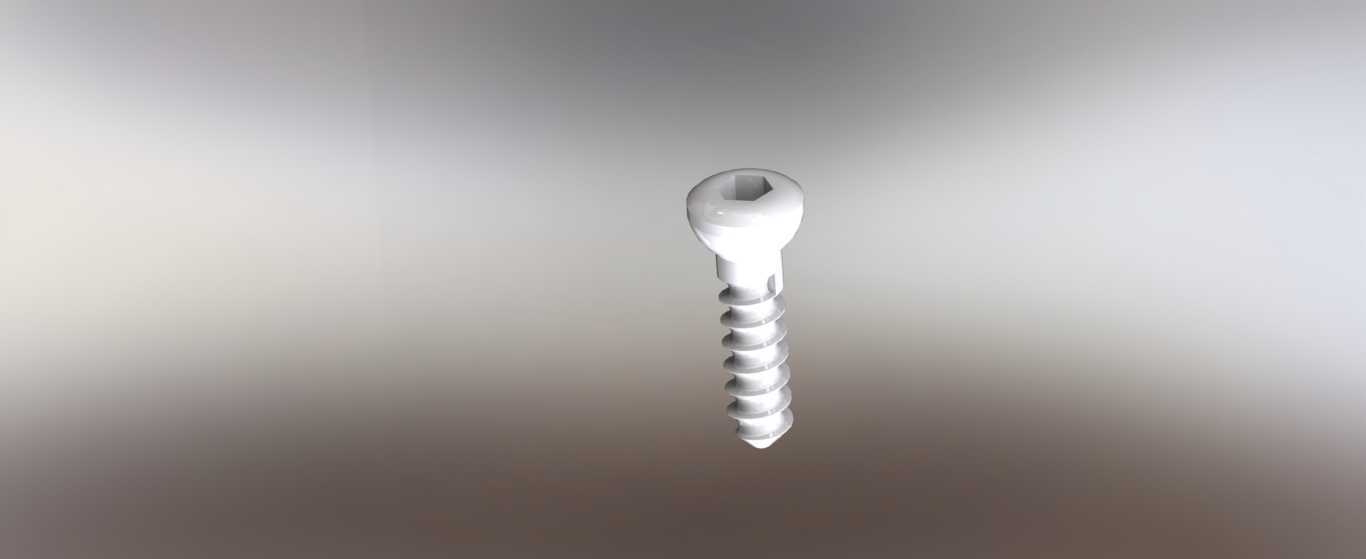

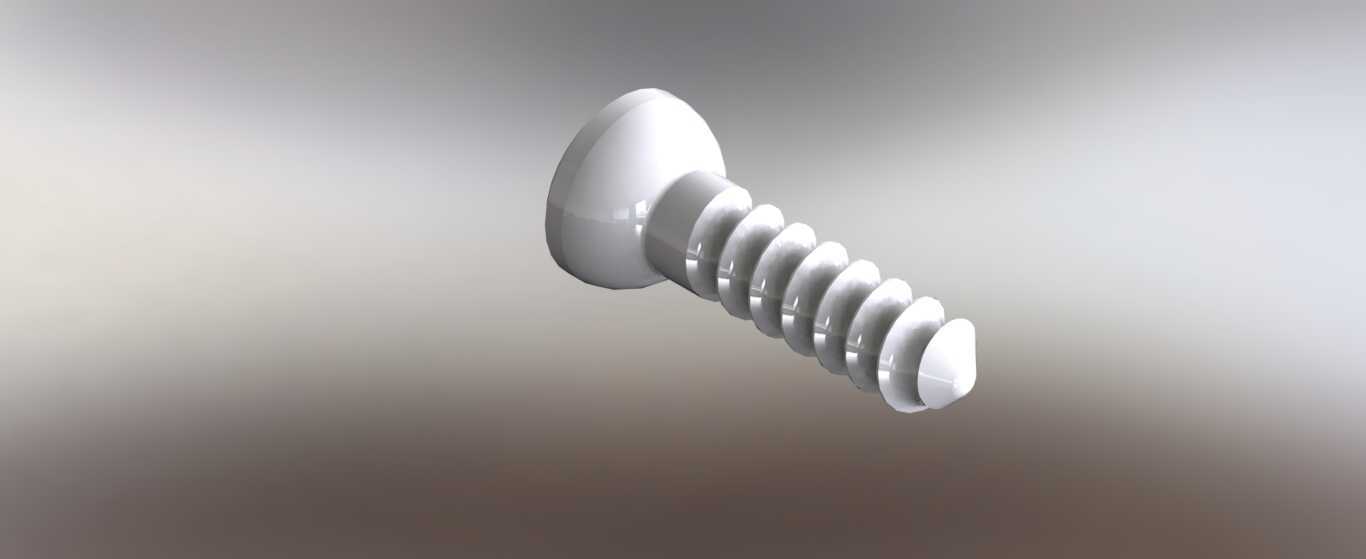

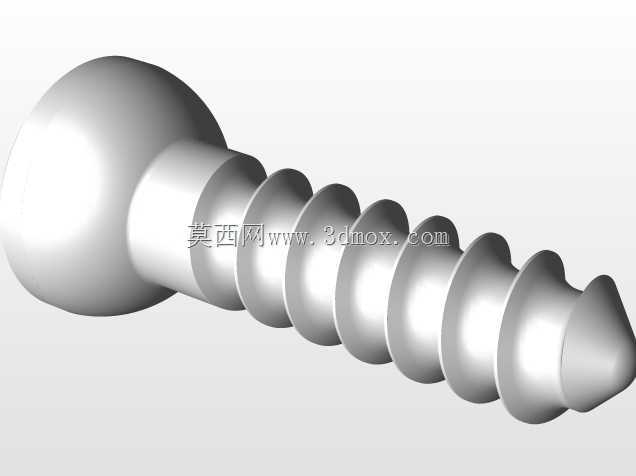

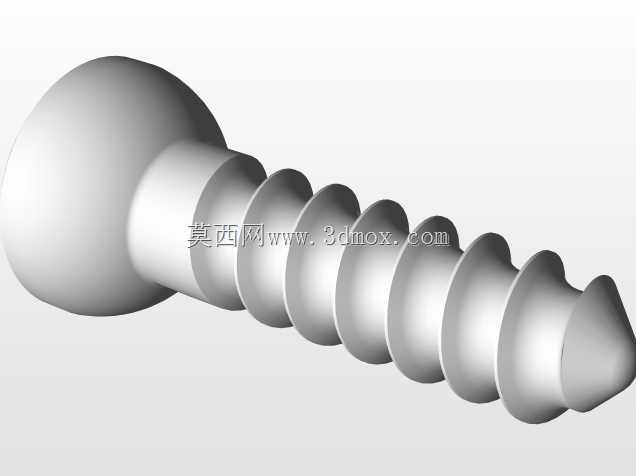

从结构设计逻辑来看，这款盘头自攻钉的头部采用大直径圆弧盘头造型，相比沉头螺钉，盘头不需要在被连接件表面锪出锥形沉孔，对薄板件、脆性塑料件的表面压强更小，拧紧时不会出现头部压溃工件表面的问题，同时更大的头部承压面也能提升连接后的防松性能，在受振动载荷的场景下，能分散接触面应力，避免连接点出现应力开裂。杆部的螺纹采用三角牙自攻构型，牙底圆弧过渡处理，既保证拧入时的切削/挤压成型效率，也能降低螺纹根部的应力集中，避免螺钉在拧紧扭矩过大时出现杆部断裂的问题。

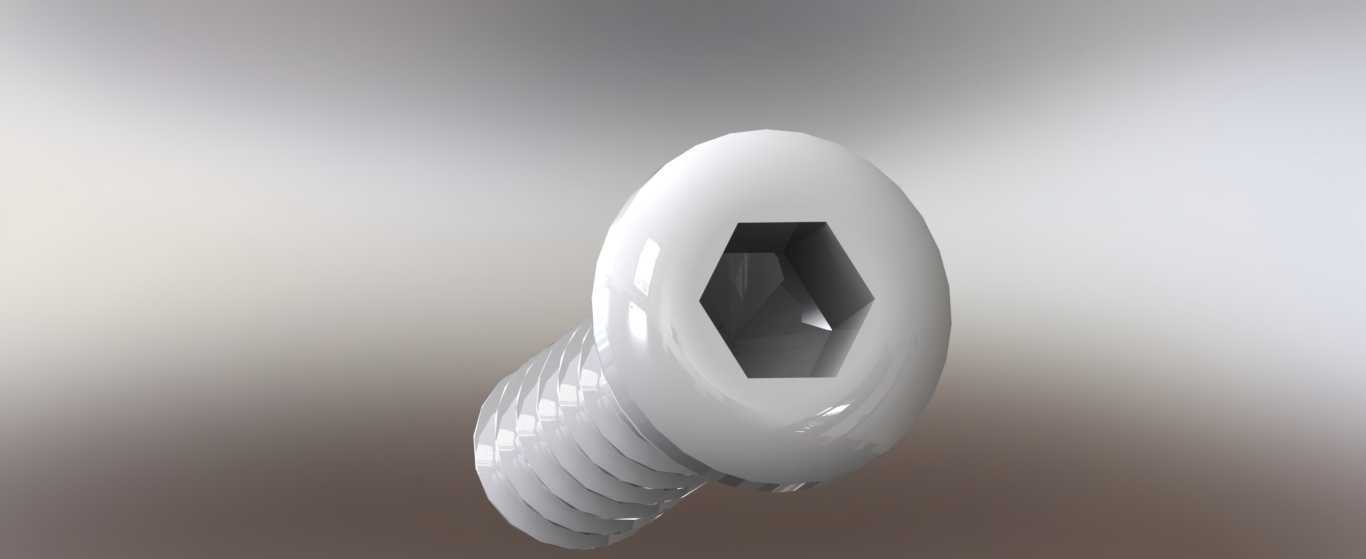

建模过程中需要重点把控几个安装边界尺寸：首先是头部直径与头部高度的比例，要保证配套的十字槽深度既满足批头咬合深度要求，避免拧花槽口，又不会因为槽深过大降低头部结构强度；其次是螺杆末端的导向锥角，角度控制在合理区间时，能让螺钉快速对准预制孔，不会出现拧入偏斜导致的螺纹乱牙问题；螺纹的大径、中径与小径的公差需要匹配常用的塑料、薄钢板预制孔尺寸，通常针对ABS类塑料件，预制孔直径控制在螺纹大径的70%-75%区间时，既能保证足够的握持力，又不会因为拧入扭矩过大导致塑料件开裂。

在实际选型应用中，这类螺钉不需要配合螺母使用，单侧操作即可完成紧固，适合封闭腔体内部的连接场景，比如笔记本电脑外壳的内部卡扣固定、小型配电箱的塑料面板安装、儿童玩具的壳体拼接，都能看到这类紧固件的应用。设计时还要注意螺纹长度的匹配，当连接两层总厚度为T的工件时，螺钉拧入底层工件的有效螺纹深度要控制在3-5个螺距，过短会导致连接强度不足，过长则会出现螺钉末端顶伤工件内部元器件的问题。
