重型圆柱螺旋压缩弹簧结构设计

　　这款圆柱螺旋压缩弹簧是机械弹性缓冲系统里最基础也最核心的受力元件，在各类工业装备里几乎随处可见：小到精密检测工装的复位机构、自动化产线的压合工位缓冲，大到重型工程机械的悬架承载、阀门的启闭复位、冲压设备的减震底座，都离不开这类螺旋弹性件的参与。它的核心作用是在轴向承受外加载荷时，通过簧丝自身的扭转变形储存弹性势能，在外力撤除后快速释放能量，完成复位、缓冲、减震、力值恒定输出或者载荷调节的功能，和拉伸弹簧、扭转弹簧的受力方向完全不同，压簧在自由状态下圈与圈之间预留有均匀的间隙，受压时间隙逐步缩小，整体轴向长度缩短，反向输出弹力。

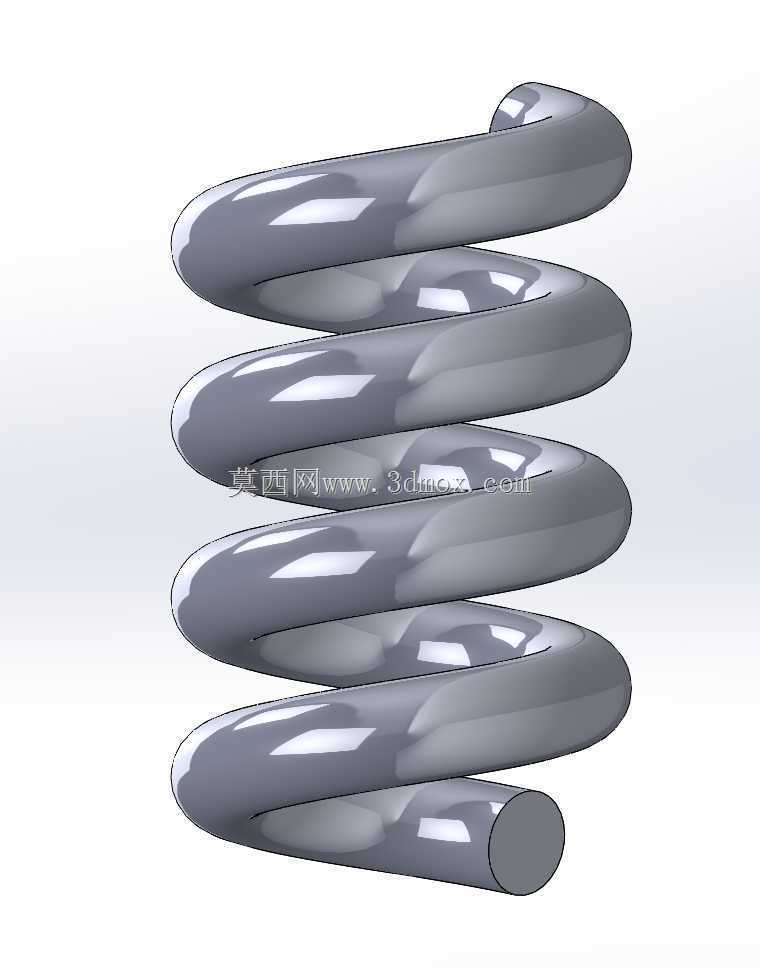

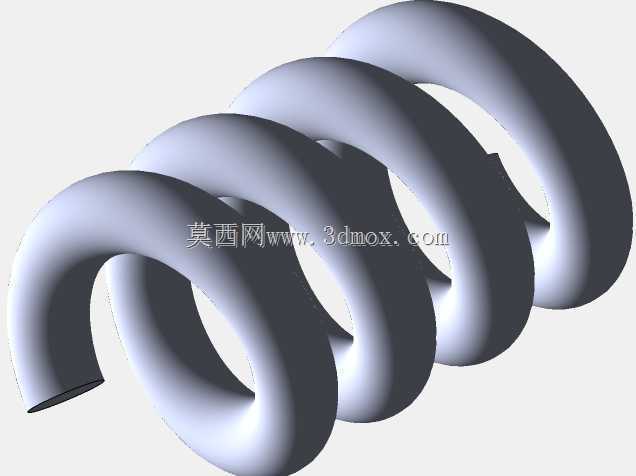

　　从设计思路层面拆解，这款弹簧采用等节距圆柱螺旋构型，簧丝截面为实心圆形，两端做并圈磨平处理——这是工业压簧最通用的端部结构：两端各有1到1.5圈的并紧死圈，不参与工作变形，端面经过磨削后保证支撑面和弹簧轴线的垂直度，安装后不会出现偏载、侧弯的问题，避免弹力作用线偏移导致簧丝局部应力超标。建模过程里先通过螺旋线路径定义弹簧的中径、有效圈数和节距，再以圆形簧丝截面沿螺旋路径扫掠生成主体，两端并圈段单独调整螺旋节距逐步收窄到零，最后对端面做平面切除磨平，整个构型完全贴合实际弹簧的冷卷加工工艺逻辑，没有几何上的干涉或者曲率突变。

　　实际选型和安装时，首先要明确几个核心边界参数：弹簧中径决定了它的安装径向空间，簧丝直径直接关联承载能力，有效工作圈数决定了弹簧的刚度——圈数越多刚度越低，相同压缩量下输出的弹力越小，反之则刚度偏硬，适合大载荷小变形的工况。安装时通常要配套芯轴或者外置导向套，因为压簧在受压失稳时很容易发生侧向弯曲，尤其是自由高度和中径比值超过4的长弹簧，没有导向结构的话，反复加载后很容易出现错位、卡滞，甚至永久变形。安装预留的轴向空间要区分自由长度、预压长度和最大压缩极限：装配后一般要给弹簧预留10%到15%的预压缩量，避免设备空载时弹簧窜动异响；最大工作压缩量不能超过簧丝材料的许用变形极限，通常碳素弹簧钢的压簧最大压缩量不能超过自由长度的30%到40%，否则簧丝内侧的切应力会超过材料屈服强度，卸载后无法恢复原长，出现塑性失效。

　　在不同工况下的设计侧重点也有区别：用于高频往复运动的阀门复位弹簧，要优先考虑簧丝的疲劳寿命，设计时会把工作应力控制在材料疲劳极限以下，表面做喷丸处理强化残余压应力，避免长期循环载荷下出现疲劳断裂；用于重型设备减震的压簧，会搭配橡胶垫组合使用，弹簧承担低频大振幅的缓冲，橡胶过滤高频振动，两者配合降低设备运行的冲击传导；而精密工装里的复位压簧，对刚度一致性要求很高，同一批次的弹簧自由高度、弹力公差要控制在很小的范围内，保证每个工位的压合力度统一。这款模型的几何结构完全还原了真实压簧的成型特征，簧丝过渡顺滑，螺旋升角均匀，两端支撑面平整，既可以直接用于整机装配时的干涉检查、运动仿真，模拟弹簧压缩过程中的形变和力值输出，也可以作为弹簧选型、工艺编制的参考样件，帮助结构工程师快速核对安装边界、校验压缩行程是否匹配周边零件的布局，避免设计阶段出现弹簧安装空间不足、刚度过大或过小导致的功能缺陷。
