带工程图的方管焊接支撑框架结构

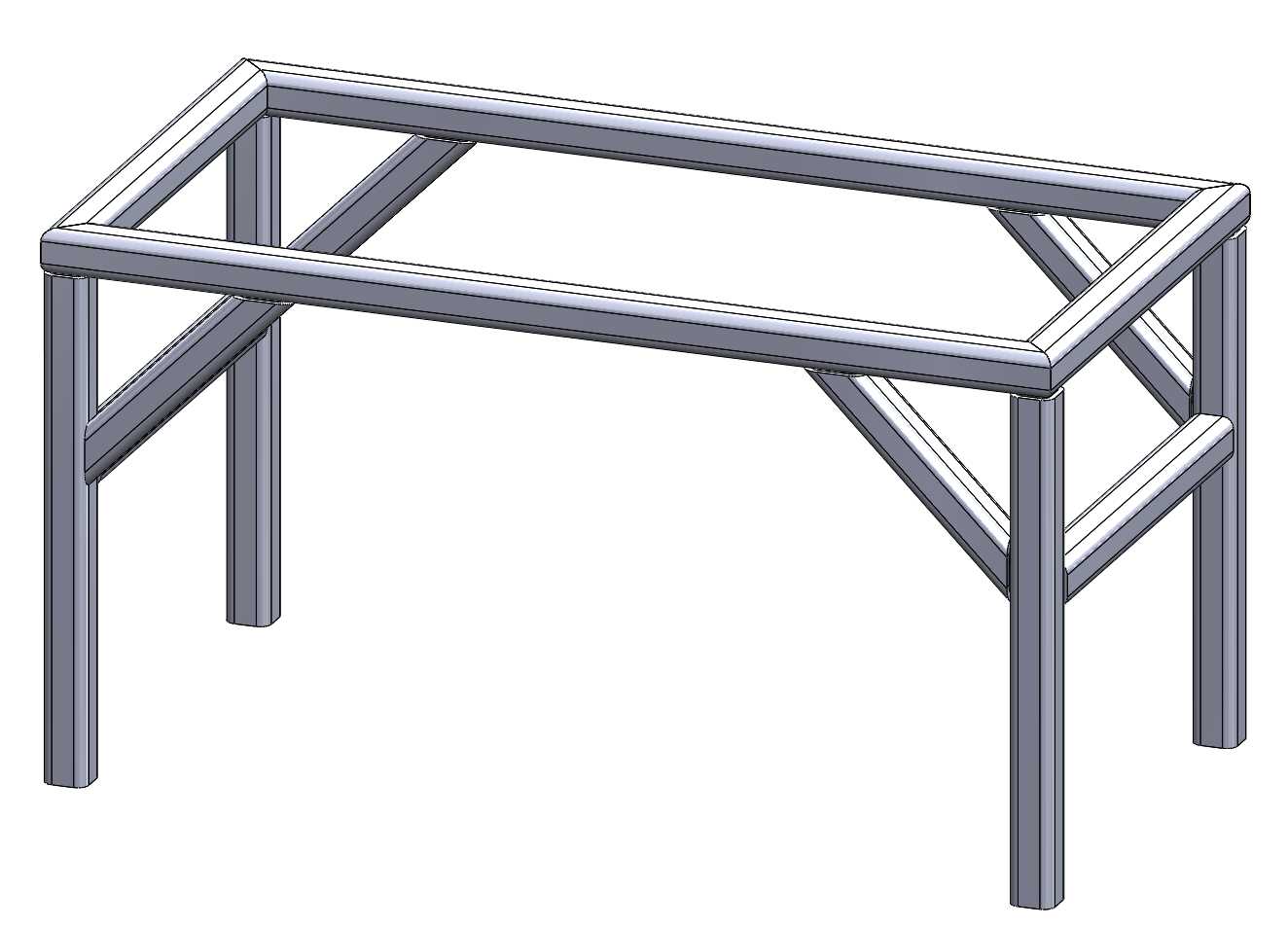

　　这类方管焊接支撑框架，多作为小型生产设备、检测工位、轻型操作台的承载基体使用，在电子组装车间、五金加工工位、实验室检测区域都有广泛应用，核心作用是为上部安装的作业机构、工装夹具、待加工工件提供稳定的刚性支撑，避免作业过程中出现结构晃动、形变偏移的问题。框架整体采用标准规格方形钢管焊接成型，四根竖直方管作为主支撑腿，上下两层矩形框通过满焊连接形成主体承载结构，在腿柱与上层框的连接节点处，额外加装斜向方管撑杆，分散竖直方向载荷的同时，抵消水平方向的扭力，避免框架受侧向力时出现平行四边形形变。设计过程中优先考虑焊接工艺的可操作性，所有拼接节点均采用45度切角对接，减少焊接填充量，同时保证焊后焊缝打磨后外观平整，没有突兀的凸起结构；

　　支撑腿的底部预留了安装调节脚杯的螺纹孔位，可根据现场地面平整度调整整体框架水平度，适配不同车间的地面安装条件，上层框架的顶面预留了统一间距的安装孔位，可直接固定台面板、工装夹具、小型加工模组，不需要二次钻孔加工。从安装边界来看，框架整体长宽高比例适配单人作业的操作空间，横向长度满足常规小型工件的摆放需求，纵向宽度不会占用过多车间通道位置，竖直高度匹配站立作业的人机工程尺寸，操作人员长时间作业不会产生过度疲劳。结构设计时充分考虑焊接应力的释放，所有斜撑的布置位置避开了焊后应力集中的直角节点，焊后通过时效处理减少框架形变，保证长期承重后结构尺寸保持稳定，不会出现腿柱歪斜、框架扭曲的问题。这类框架的建模过程中，所有方管的规格、拼接位置、

　　焊缝预留间隙都和实际加工参数保持一致，配套的工程图纸完整标注了各段管材的下料尺寸、焊接公差要求、安装孔位坐标，生产车间拿到图纸后可直接进行管材切割、组对焊接，不需要二次核对结构尺寸，能有效缩短生产准备周期，减少下料错误导致的材料浪费。框架整体没有多余的装饰结构，所有管材排布都服务于承载需求，在保证整体刚性满足使用要求的前提下，尽可能减少管材用量，控制整体重量，方便车间内的移位与安装。
