三叶片水平轴海上风力发电机组结构

　　该三维作品呈现的是一套三叶片水平轴风力发电机组，主体由细长锥形塔筒、机舱、轮毂和三片大尺度气动叶片组成，适合用于风资源开发、海上或陆上清洁能源场站方案展示，也可作为结构校核、流场理解和机械布置教学的参考对象。

　　从实际用途看，这类设备的核心任务是把来流风中的动能转化为轮毂旋转机械能，再由机舱内的发电单元转换为电能。模型中叶片采用大弦长根部向尖部逐渐收窄的形态，叶尖区域相对细长，符合降低端部损失、改善展向载荷分布的设计思路。三片叶片沿轮毂周向均布，运行时气动推力相对均衡，相比双叶片方案在陀螺效应、噪声和视觉转速感知方面更平稳，也是陆上和海上风电机组常见配置。

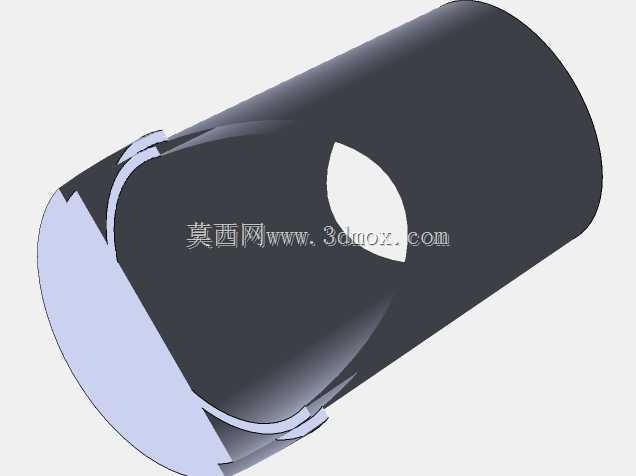

　　外形上，塔筒为高耸圆柱式承力结构，底部直径较大，向上逐步减小，既为叶轮提供足够离地高度，也兼顾运输分段、法兰连接和基础承载边界。机舱位于塔筒顶端，承担容纳主轴、传动链、发电单元、偏航机构和维护空间的作用。轮毂位于机舱前端，是叶片载荷汇入的关键节点，叶片根部通过螺栓连接区域与轮毂形成刚性传力路径。建模时需要重点保证叶根圆台、轮毂罩、机舱外壳和塔筒轴线之间的装配关系，避免叶片旋转包络与塔筒、机舱发生干涉。

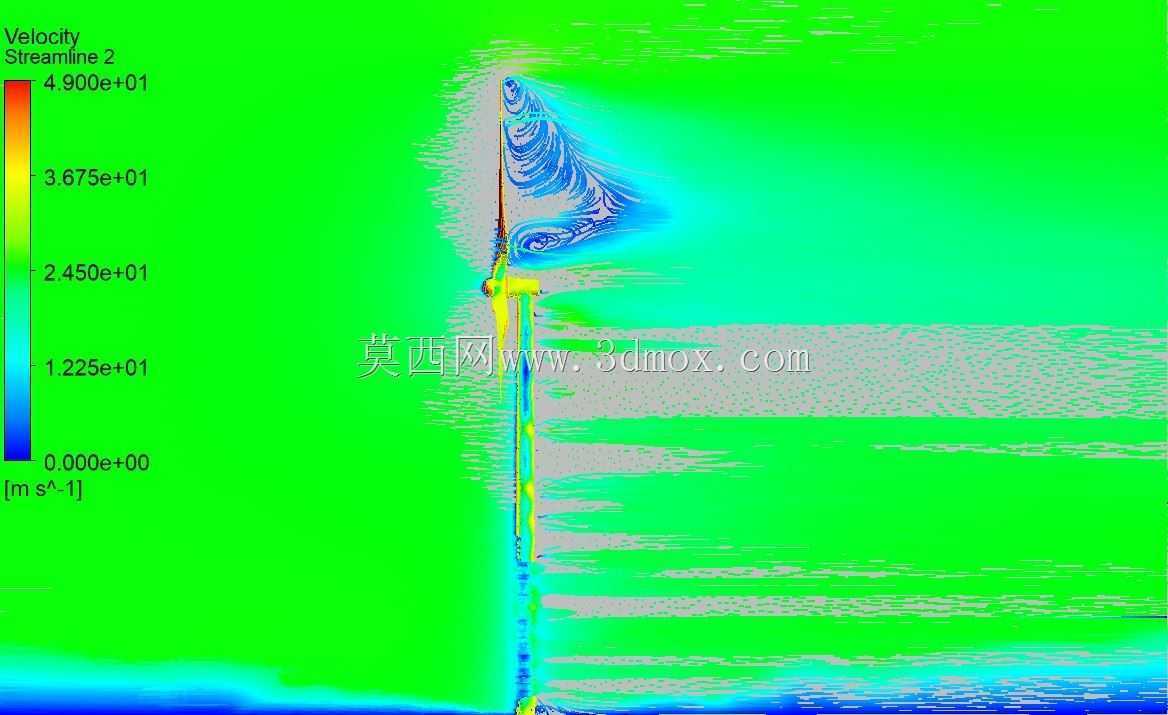

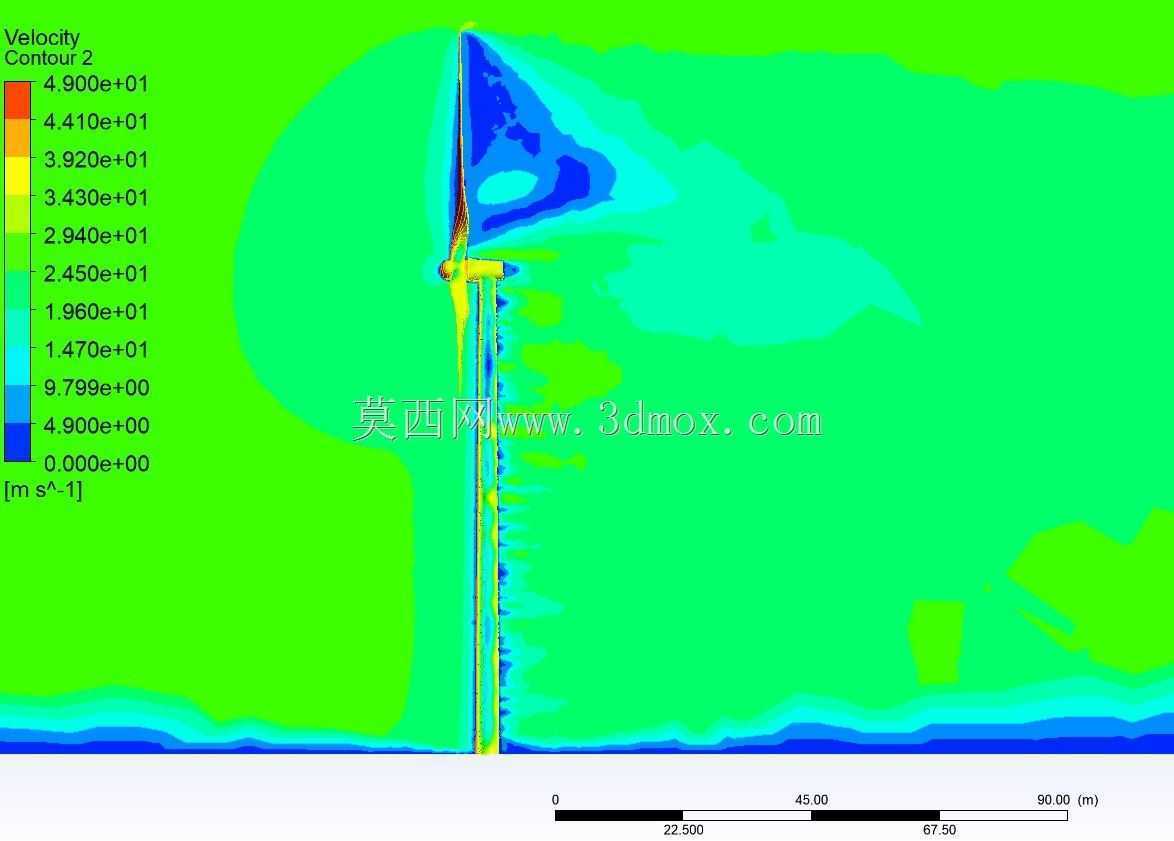

　　安装边界方面，风电机组并非孤立设备，塔筒底部需要与基础环、桩基或混凝土承台对接；若用于海上场景，还需考虑波浪、潮汐、盐雾和运维船舶靠泊条件；若布置在陆上山地或平原，则要关注吊装半径、运输道路宽度、叶片举升姿态以及机组间距。叶轮直径决定单机扫风面积，也直接影响尾流影响范围，在场站布置中，前后机组通常需要沿主导风向保留足够间距，以降低上游机组尾流对下游出力和疲劳载荷的影响。

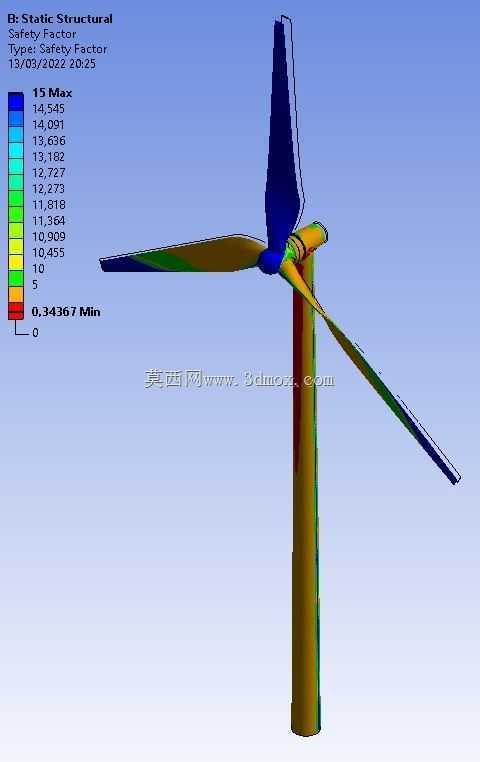

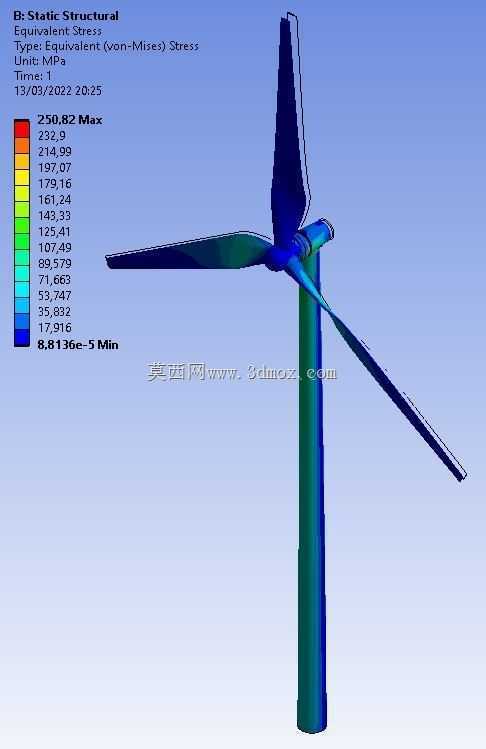

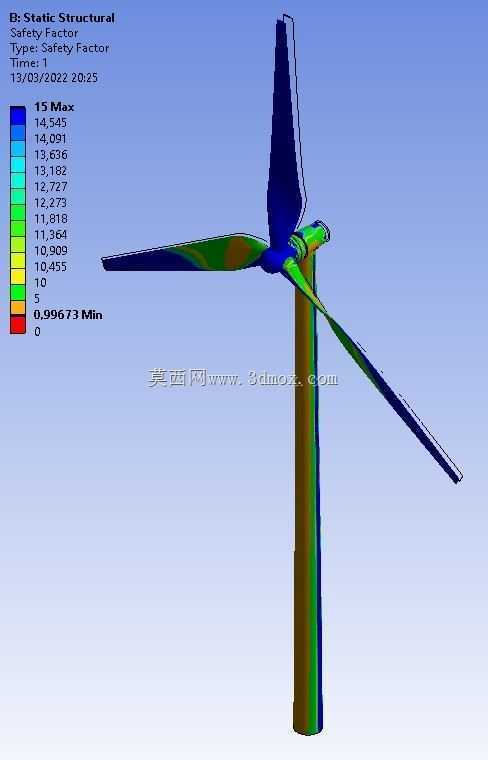

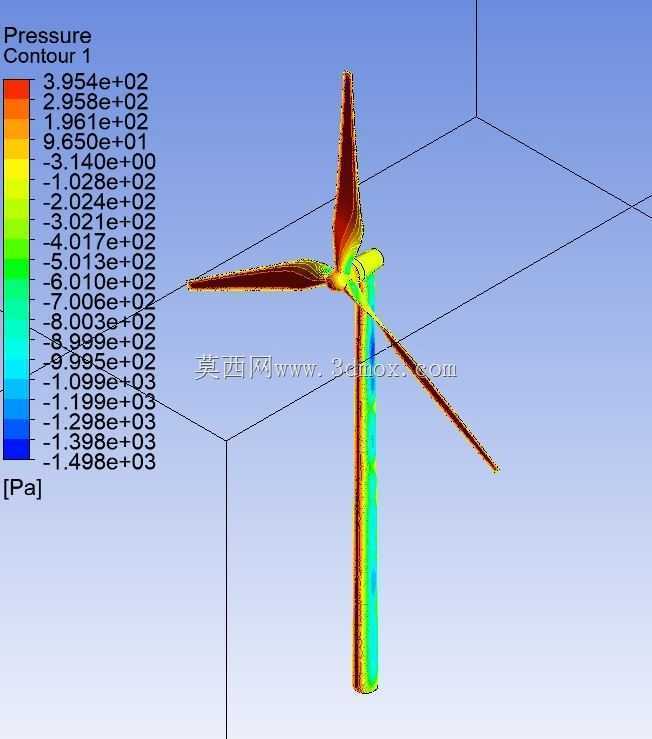

　　结构设计关注点集中在气动载荷与机械承载的耦合。叶片在风载下同时承受挥舞、摆振和扭转载荷，叶根区域弯矩最大，因此根部截面厚实、连接螺栓分布圆较大；塔筒主要承受推力引起的底部弯矩和自重压载，壁厚与法兰尺寸需要沿高度分级变化；机舱底座则承担主轴、发电机和偏航轴承传来的复合载荷。图中应力云图以不同颜色表达结构响应，高应力区域集中在叶片与轮毂连接及叶片局部过渡位置，这类结果可用于判断材料布置、圆角过渡和连接结构是否合理。

　　叶片外形设计不能只追求最大升力，还要在失速特性、噪声、结冰敏感性、极端阵风载荷和制造工艺之间折中。翼型沿展向通常由较厚的内侧翼型过渡到较薄的外侧翼型，内侧重视结构强度和根部弯矩控制，外侧重视气动效率。叶片还带有扭转角，使不同半径处截面在当地风速下维持合适攻角。三维建模时应保留叶片曲面的连续光顺性，尤其是前缘、后缘、叶根过渡和叶尖收束区域，这些位置对流场分离、应力集中和后续网格划分影响明显。

　　塔筒与机舱的连接需要体现偏航功能。风向变化时，机舱通过偏航轴承绕塔筒轴线旋转，使叶轮正面对准来流；偏航系统还设置制动和限位逻辑，避免频繁来回对风。轮毂内部则连接变桨机构，叶片可绕自身轴线调整桨距角。低风速时段通过合适桨距获取能量，高风速或故障工况下通过顺桨减小气动推力，使叶轮减速并进入安全状态。对于结构模型而言，叶片旋转轴线、变桨轴线和主轴中心线的空间关系必须清晰，否则后续运动机构和受力分析会失去工程意义。

　　在运维层面，高耸塔筒和顶部机舱决定了设备维护具有高空作业特征，塔筒内部通常布置爬梯、平台、电缆和照明，机舱内需要预留人员进入轮毂和检修主要部件的通道。海上机组还要在塔筒底部设置靠泊、升降和应急逃生条件。该模型虽然以外观和主体结构表达为主，但已经把叶轮、塔筒、机舱三大系统的比例关系完整呈现，可用于进一步细化内部传动链、基础连接、吊装工艺以及风场布置方案。

　　从建模方法看，叶片适合采用曲面放样或多截面实体方式建立，先确定展向站位、弦长、扭转角和翼型轮廓，再生成连续壳体；塔筒可通过旋转或分段拉伸形成，并在法兰位置保留连接特征；轮毂和机舱罩应围绕主轴轴线建立包络空间，保证叶片在任意桨距角和旋转角下不与固定部件碰撞。整体装配完成后，应检查叶轮旋转包络、塔筒顶段间隙、机舱维护空间以及底部基础接口，使模型既具备视觉完整性，也能支撑后续工程细化。
