入门级爱好水火箭结构设计

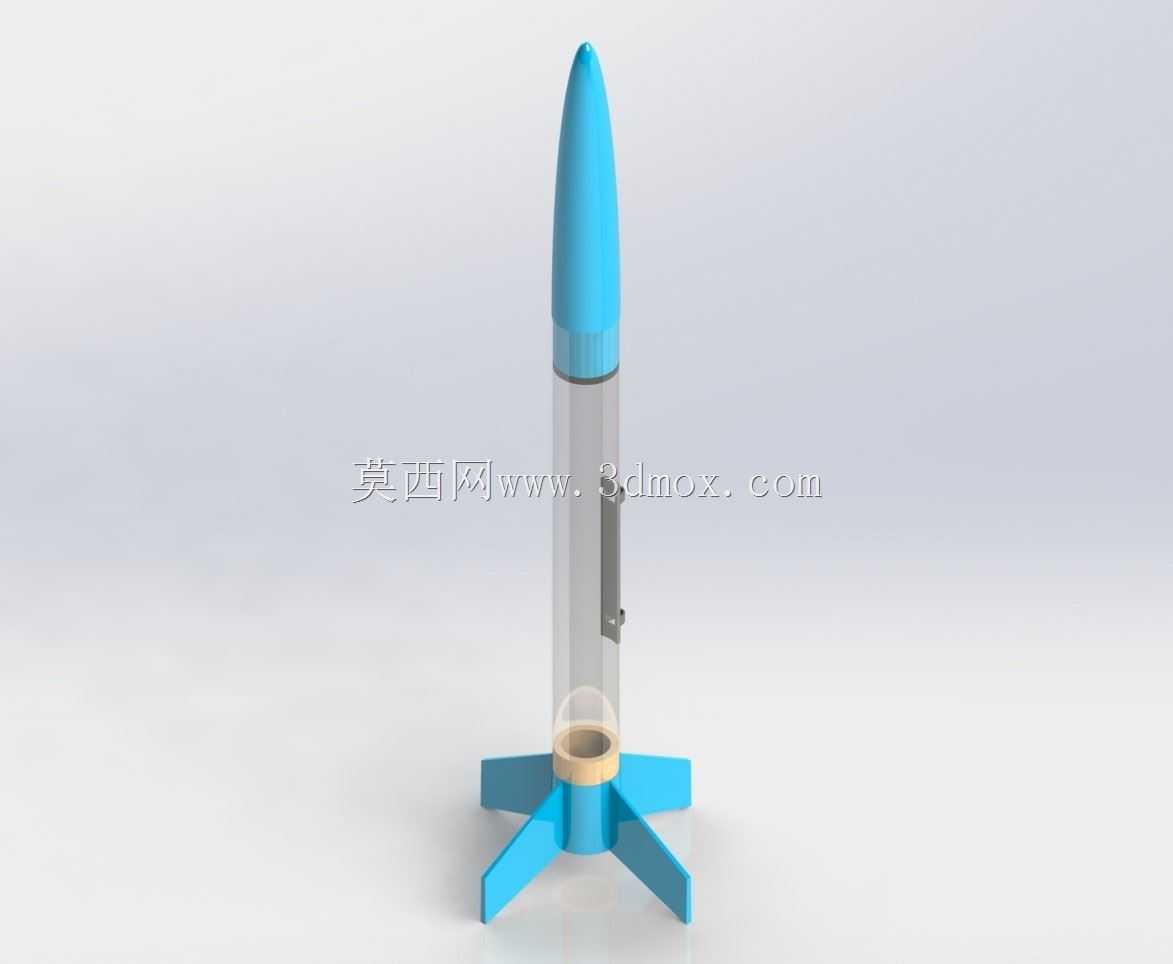

　　这套结构面向刚接触小型推进装置制作的爱好者，整体构型沿用模型火箭的经典细长弹体布局，头部为圆弧整流尖锥，中段为透明承压筒体，底部配置四片对称稳定尾翼与发射定位基座，所有配合尺寸都围绕市售常规模型火箭发动机的安装边界做匹配，不需要额外定制非标连接件就能完成整机组装。

　　从实际使用场景来看，这类装置多用于校园科创实践、航模社团入门教学以及个人户外发射体验，整套结构没有复杂的电控与精密传动部件，新手可以通过装配过程直观理解弹体气动布局、重心配平、稳定翼面作用以及发动机同轴定位的基础工程逻辑。弹体头部整流罩采用流线型圆弧收尖造型，曲面过渡连续无突变台阶，能够大幅降低低速飞行过程中的迎风压差阻力，尖锥与筒体衔接处做了止口配合，装配后同轴度偏差控制在很小范围内，避免飞行过程中头部偏摆带来的气动扰动。

　　中段筒体选用透明材质制作，一方面可以在装配阶段直接观察内部发动机的装入深度、定位环贴合状态以及降落伞缓冲填充料的装填位置，不用反复拆解筒体检查内部装配情况；另一方面透明筒壁可以直观展示内部结构布局，教学演示时能够让观察者快速理清动力段、回收段的排布关系。筒体侧壁预留了发动机锁止卡扣的安装位，卡扣采用弹性卡接结构，发动机装入后卡入壳体对应卡槽，既可以保证发射时发动机不会轴向窜动，又能在发动机工作完成后顺利弹出，触发后续回收流程。

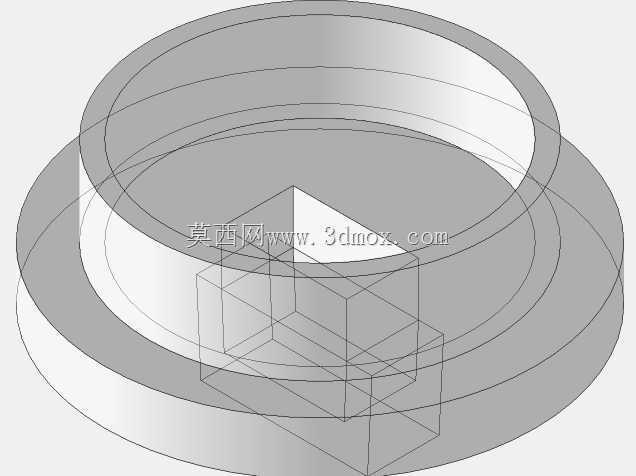

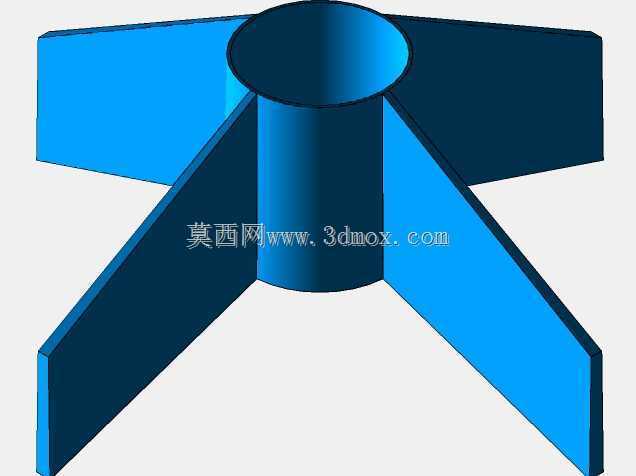

　　底部的四片尾翼采用十字对称布局，翼面为梯形薄板结构，翼根与筒体底部的连接座做了一体化贴合设计，装配后尾翼平面与弹体轴线保持平行，对称度误差会直接影响飞行姿态的稳定性，建模过程中每片翼面都以弹体中心轴为阵列基准做圆周阵列，保证相邻翼面夹角为90度，不会出现翼面偏斜导致的飞行自旋失控问题。尾翼下方的发射定位座为中心通孔结构，通孔内径与标准发射导杆间隙配合，发射时导杆穿过中心孔为弹体提供初始滑行导向，在发动机点火后的初速较低阶段约束弹体行进方向，避免离开发射架瞬间出现侧翻。定位座底部做了扩口支撑结构，四片支脚向外延展，静置放置时可以平稳直立在平面上，不需要额外辅助支架就能完成发射前的垂直架设。

　　设计过程中尺寸链的匹配是核心要点，首先动力段的筒体内径要适配选定型号的模型火箭发动机外径，配合间隙控制在既能顺畅装入、又不会出现明显径向晃动的区间，发动机肩部的定位台阶到筒体底部的距离要和发动机插入深度匹配，保证喷口完全伸出筒体下端面，不会出现喷流灼烧筒壁的问题。回收段的筒体内部空间要预留足够的缓冲填充料装填位置，填充料用于隔离降落伞与发动机喷出的高温燃气，避免伞衣被灼烧破损，头部整流罩与筒体采用弱连接固定，发动机工作末期喷出的增压气体可以顺利将整流罩顶开，带出降落伞完成减速回收。

　　气动配平层面，整机组装完成后的重心要落在压力点前方，尾翼的翼展面积经过匹配，能够为飞行过程提供足够的稳定力矩，当弹体出现微小攻角时，尾翼处产生的空气升力会形成修正力矩，把弹体拉回轴线飞行方向。建模时所有零部件的装配关系都采用自顶向下的关联设计，先确定弹体中心轴线与总长度边界，再依次拆分头部整流罩、中段筒体、尾翼、发射定位座、锁止卡扣这些独立零件，每个零件的配合面都提取相邻部件的关联曲面做参考，后续如果更换不同长度的发动机，只需要调整中段筒体的轴向长度，其余尾翼、头部、定位座的结构都可以直接沿用，不需要全部重新设计。

　　结构细节上，所有棱角位置都做了小圆弧过渡，既避免装配过程中尖锐边角划伤操作人员，也减少应力集中问题，塑料材质打印或者注塑制作时，圆角位置的材料填充更均匀，不会出现尖角处缺料或者开裂的问题。尾翼与筒体的连接位置预留了粘接定位平面，实际制作时既可以用胶水粘接固定，也可以在连接位增加小螺丝做机械紧固，两种连接方式都能保证翼面在飞行气动载荷下不会脱落。整套结构没有复杂的异形曲面，除头部整流罩为回转曲面外，其余零件多为拉伸、阵列即可完成的规则结构，加工制作门槛很低，非常适合入门制作者通过3D打印或者手工板材切割完成实物制作，装配完成后可以反复使用，更换发动机与缓冲耗材就能重复进行发射试验。
