航空飞行器收放式起落架液压作动机构

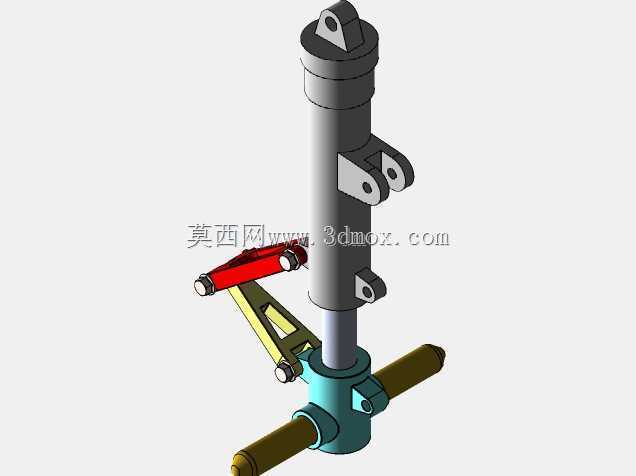

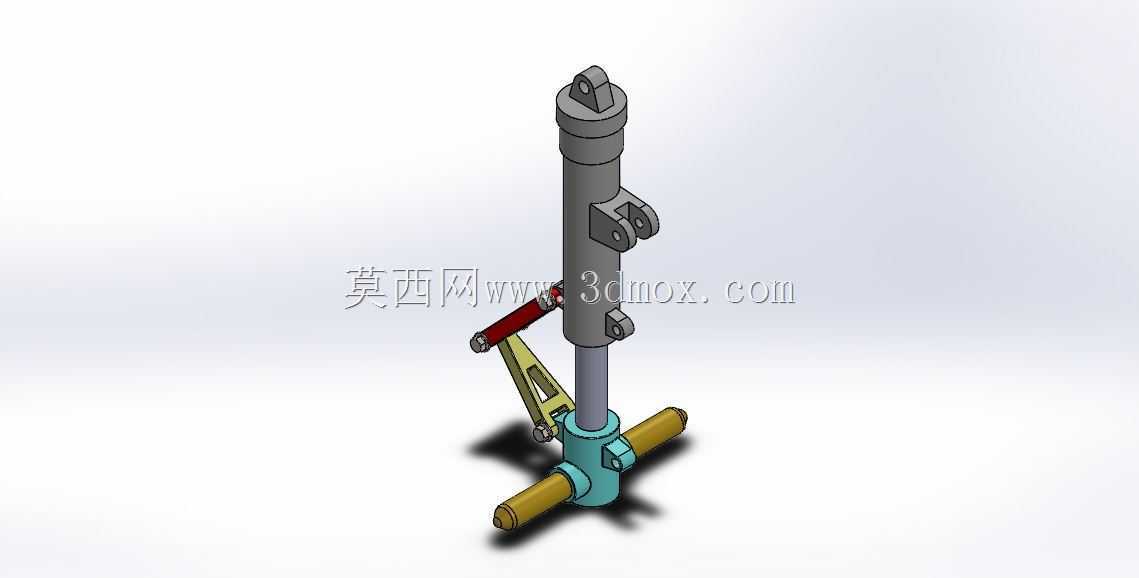

　　该套机构对应小型通用航空飞行器在起降、地面滑跑及空中巡航阶段的起落支撑与收放执行单元，整体围绕主缓冲支柱、收放作动筒、下部承力摇臂、横向轮轴安装座几大核心模块搭建，所有铰接点位均保留真实装配间隙与同轴约束关系，可直接用于机构运动干涉校验、收放行程模拟以及维护拆装流程推演。

　　从实际工况出发，起落架在接地瞬间需要承受垂向冲击载荷，主支柱采用长筒式分段结构，上段为与机身承力框连接的铰接耳座，中段预留收放连杆的挂载接口，下段通过回转支座与横向轮轴贯通连接，轮轴两端伸出长度完全匹配机轮轮毂、刹车组件的安装边界，轴端预留紧固件装配空间，不会出现机轮与支柱本体、收放连杆发生运动干涉的问题。作动筒两端分别铰接在机身固定支点与支柱中部的摇臂安装座上，作动筒伸缩行程经过匹配，收起状态下支柱可绕上端铰接轴转动至机身轮舱内部，放下状态下作动筒锁止，配合下位锁结构承担地面滑行时的侧向与航向载荷。

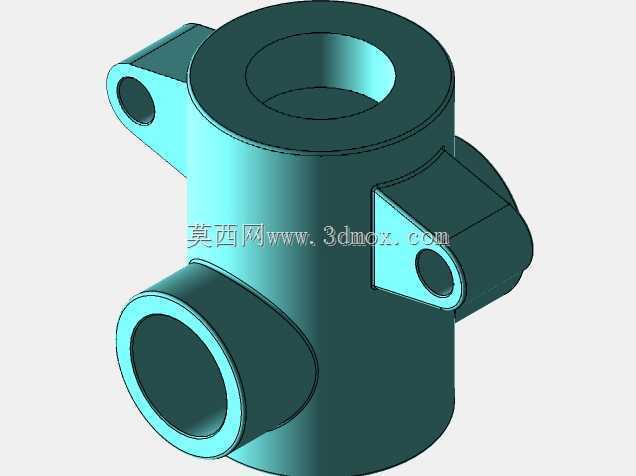

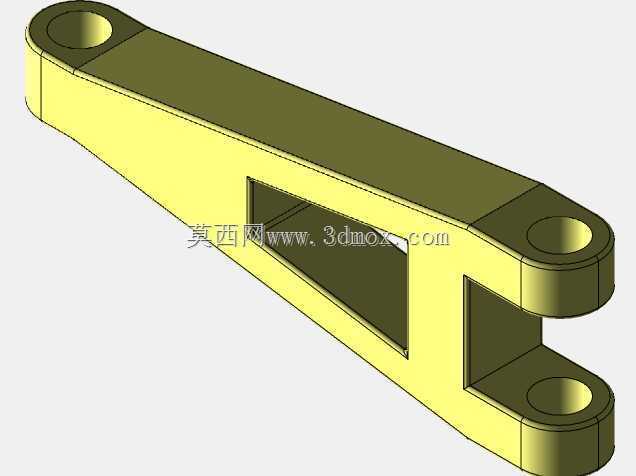

　　结构设计层面，所有承力接头均采用双耳铰接形式，铰接孔同轴度在建模阶段就通过装配约束保证，避免实际加工后出现连杆卡滞。下部的青蓝色回转支座同时承担轮轴支撑、支柱径向定位、扭力臂连接三个功能，支座两侧的加强筋顺着载荷传递方向布置，将地面冲击载荷从轮轴均匀传导至主支柱筒体，不会出现局部应力集中。配套的黄色三角摇臂作为力矩放大构件，把作动筒的输出推力转化为支柱绕主铰接点的转动力矩，即便作动筒输出推力有限，也能驱动带载的起落架完成收放动作，摇臂上的多个铰接孔位对应不同传动比需求，可根据实际收放速度、锁止位置要求调整连接点位。

　　安装边界方面，主支柱上端铰接耳的孔位间距、耳板厚度完全对应机身承力隔框的安装接口，作动筒上端铰接点需在机身结构设计阶段提前预留安装支座，收放全过程中连杆、作动筒、支柱三者的运动包络均已在三维环境中完成校验，收起状态下整个机构不会超出轮舱预设轮廓，放下状态下机轮接地点的高度、轮距参数符合飞行器地面稳定性设计要求。缓冲支柱内部的活塞杆与外筒配合段保留了合理的伸缩余量，可模拟着陆压缩行程中各部件的相对位置变化，扭力臂结构会随支柱压缩同步摆动，不会出现运动脱节。

　　这套建模成果完整还原了真实起落架的装配逻辑，每一个紧固件安装位、铰接衬套的占位都没有省略，结构工程师可以直接在此基础上调整作动筒行程、摇臂铰接孔位置来适配不同吨位的飞行器设计需求，也可以将其作为机构教学案例，演示平面连杆机构在航空机载设备中的实际应用方式，排查收放过程中可能出现的结构碰撞、行程不足、锁止点位偏差等常见设计问题。
