微型涡喷发动机剖视结构设计

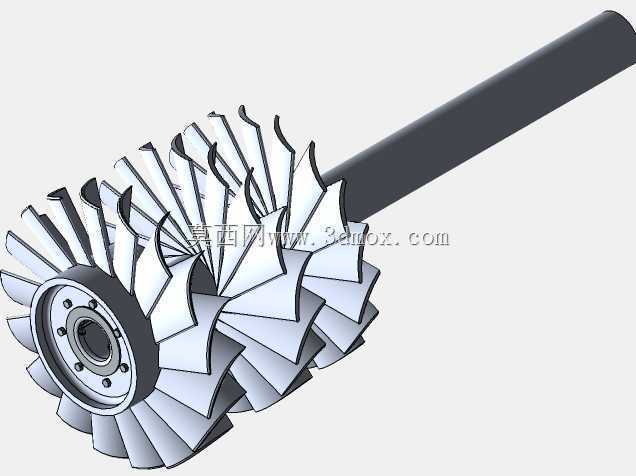

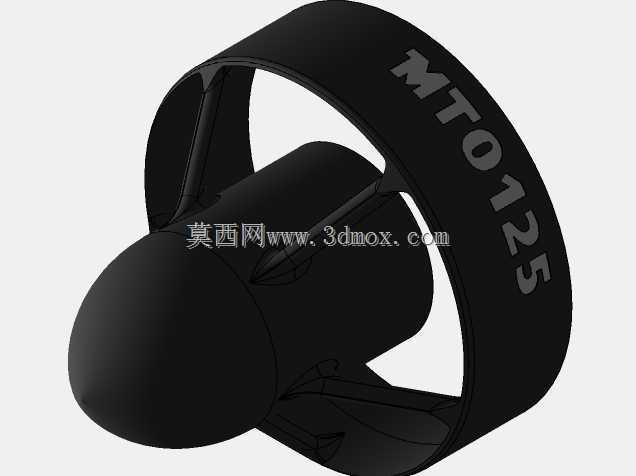

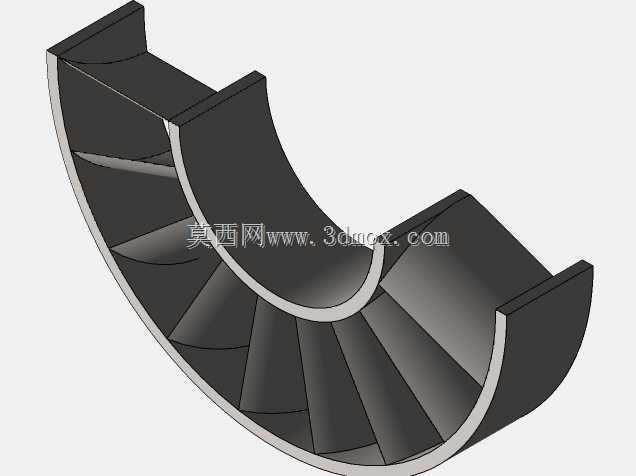

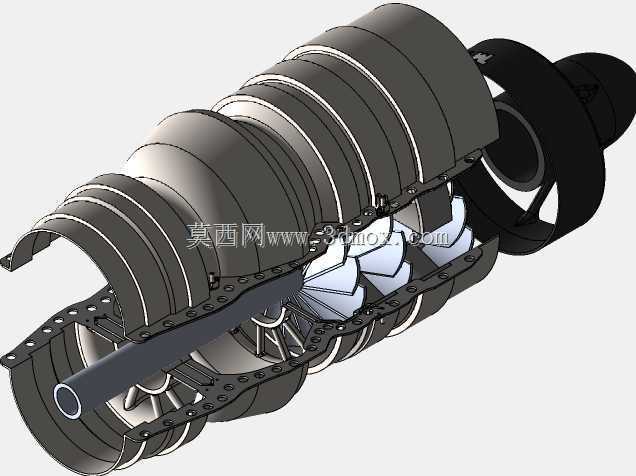

　　这套微型涡轮喷气发动机采用半剖视方式呈现内部流道与核心部件，整机沿轴向呈圆筒形布局，从前到后依次布置进气整流罩、多级轴流压气机、环形燃烧室、涡轮级与尾喷管，外壳沿纵向剖开一侧，使叶片、轮盘、轴系、火焰筒与机匣连接关系完整暴露，便于观察气流从吸入、压缩、燃烧膨胀到高速排出的全过程。压气机段由多级叶片轮盘串联组成，叶片沿轮毂周向均布，相邻级之间通过静子导向结构衔接，逐级提升空气压力；燃烧室采用环形腔体结构，气流经压气机后进入扩压段减速增压，再分配进入燃烧区与冷却通道，火焰筒内外壁开设多组进气孔与混合孔，保证燃油雾化后稳定燃烧并控制壁面温度。涡轮段位于燃烧室后方，高温高压燃气冲击涡轮叶片做功，通过中心主轴驱动前端压气机旋转，

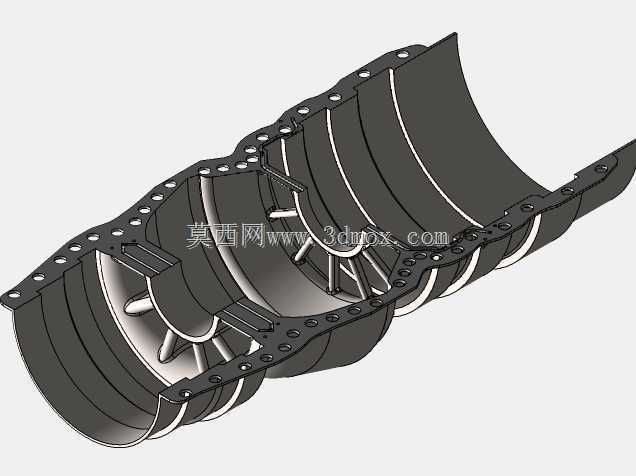

　　形成自维持的热力循环；尾喷管为收敛形通道，将燃气剩余焓转化为喷射动能，产生轴向推力。中心主轴贯穿压气机与涡轮，两端依靠轴承组件支承，机匣外部设计多圈加强环带与安装边，法兰边上均布连接孔，用于各段壳体的螺栓装配与对中定位。整机外径沿轴向呈阶梯变化，进气端直径较小，压气机与燃烧室段外径最大，尾喷段逐步收缩，安装时需保证前后支承同轴度，外部预留燃油管路、点火装置与传感器接口位置。这类微型涡喷动力多用于小型无人机、靶机、航模验证机及教学试验平台，结构紧凑、推重比高，剖视建模可直接用于航空发动机原理演示、装配干涉检查、转子动力学分析与零部件测绘参考，设计中需重点控制转子动平衡、叶尖间隙、热膨胀补偿与高温部件冷却，确保高转速工况下运行可靠。
