通信卫星结构外观示意三维造型

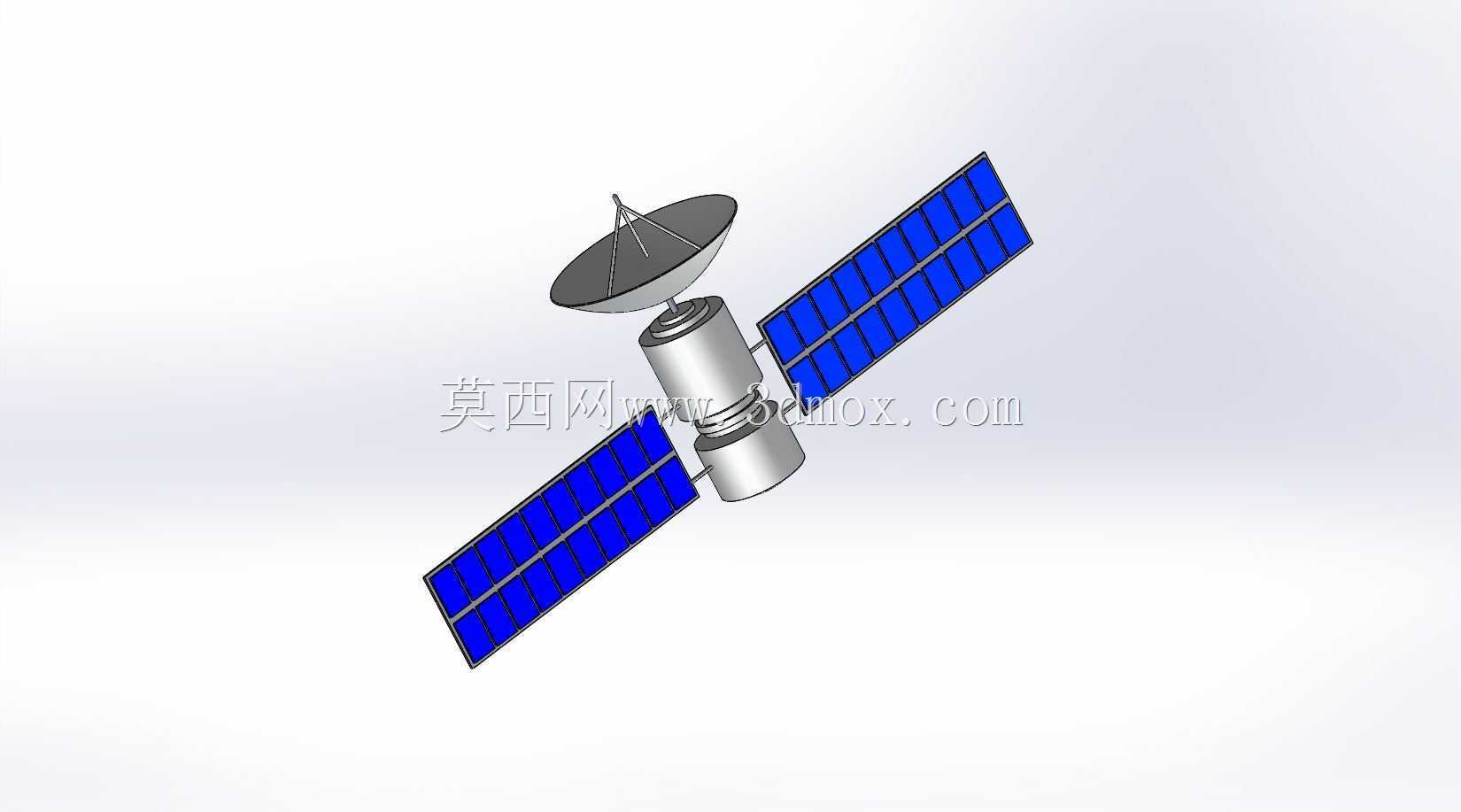

　　该造型围绕近地轨道通信卫星的典型构型展开，主体采用中心承力筒加两侧展开式太阳能电池阵的布局，顶部配置抛物面通信天线，用于还原卫星在轨工作状态下的外部结构关系。从工程应用角度看，这类结构常见于通信广播、数据中继、遥感信号转发等航天任务场景，卫星本体负责搭载载荷与平台设备，太阳能帆板在光照区将光能转化为电能，为星上设备供电并为储能单元充电，抛物面天线则承担对地信号收发、波束指向与链路建立功能。

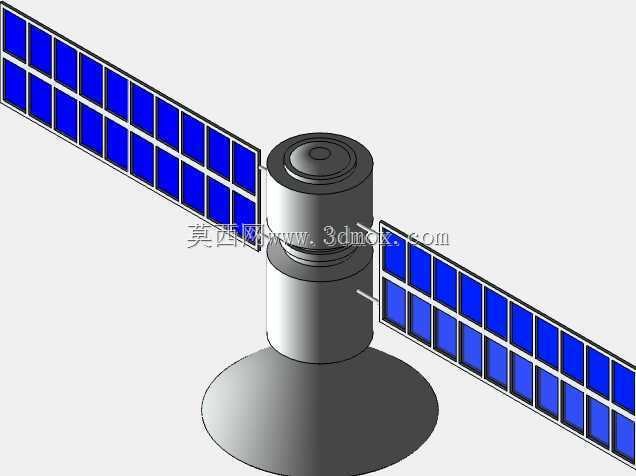

　　结构布置上，中心筒体作为主承力部件，串联天线安装段、设备舱段与底部连接接口，外形以回转体为主，便于在方案阶段表达舱段堆叠关系和设备包覆范围。筒体表面设置环形加强与分段边界，可用于暗示内部仪器安装板、贮箱、管路和电缆走向的分区；虽然该造型不按真实比例制造，但各部件相对位置保留了卫星总体设计中的基本逻辑：天线位于对地指向一侧，帆板通过伸展臂连接在筒体两侧，电池片以规则阵列铺满帆板板面，展开后形成较大受光面积。

　　太阳能帆板采用双翼对称形式，每侧由多块矩形基板拼接而成，板面通过网格划分表现电池片排布。实际工程中，帆板基板需要兼顾轻量化、刚度和热稳定性，展开机构通常包含铰链、锁紧释放装置和驱动部件，以保证入轨后能够按预定角度锁定并跟踪太阳。该造型重点呈现帆板展开后的视觉形态，基板与中心筒之间保留连接臂位置，便于后续在详细设计中补充铰接点、转动轴和线缆通道。帆板边缘与板面的分块线也为结构人员理解单板边界、折叠包络和展开尺寸提供了直观参考。

　　顶部抛物面天线由反射面、馈源支架和中心座组成，反射面采用浅碟形曲面，馈源通过三角支撑布置在反射面前方焦点附近。通信卫星对天线指向精度要求较高，天线座与星体之间通常需要保留姿态调整或安装基准接口；在外观建模中，反射面曲率、支撑腿夹角和馈源位置共同决定信号收发区域的视觉表达。模型将天线置于筒体上端，能够清晰展示其与星体设备舱的连接关系，也适合用于航天科普展示、总体构型评审或教学演示。

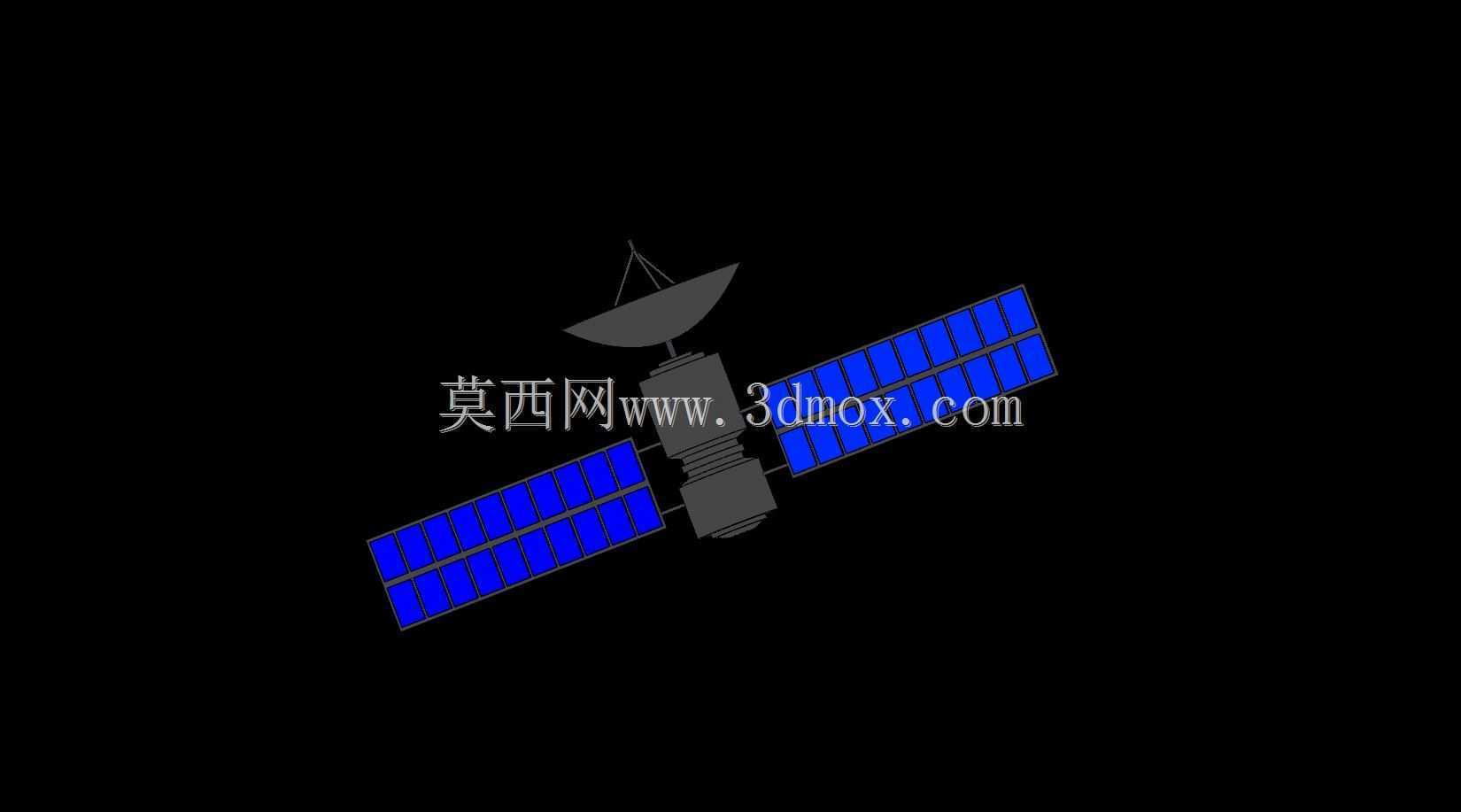

　　外形边界方面，星体收拢状态主要受中心筒直径和天线外包络限制，入轨帆板展开后，横向尺寸显著增大，因此在运输、整流罩适配和发射阶段必须考虑帆板折叠、天线锁紧与重心控制。三维造型中双翼沿筒体侧向伸展，形成明显的长宽比例，这一特征有助于设计者检查展开状态下的干涉关系：帆板与天线之间需保留足够间隙，连接臂不得遮挡天线波束，星体表面突起设备也不应影响帆板转动路径。若用于后续深化，可围绕中心筒建立坐标系，依次定义筒体轴线、天线指向轴、帆板展开轴和太阳跟踪方向，再将各舱段、支架和板件按基准装配。

　　从建模思路看，回转筒体适合通过旋转或分段圆柱方式构建，天线反射面可由曲面旋转得到，馈源支架采用杆件连接，帆板则以矩形基板为基础进行阵列和镜像。电池片网格使用规则分割表达，既能控制模型复杂度，又能保留太阳能电池阵的识别特征。筒体上的环形线条可作为舱段对接框或结构加强框的外观提示，底部接口区域则可根据需要扩展为运载适配器连接面。整体结构不追求内部细节，而是强调卫星外部组成、部件相对方位和在轨展开形态，使结构设计人员能够快速把握通信卫星平台的基本构型逻辑，并为后续机构细化、热控分区、线缆布置和装配仿真提供外观基础。
