折叠式四旋翼航拍无人机结构设计

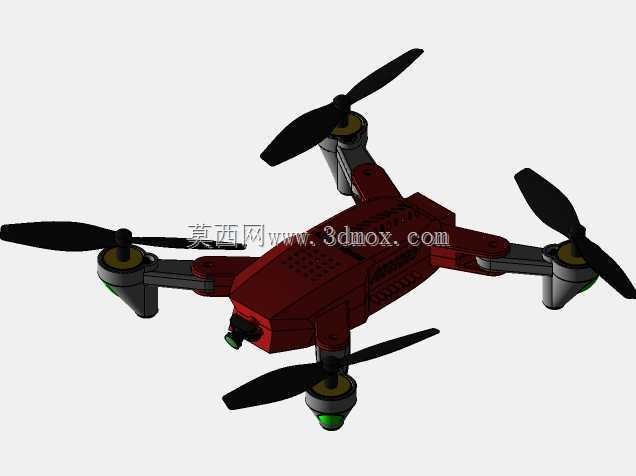

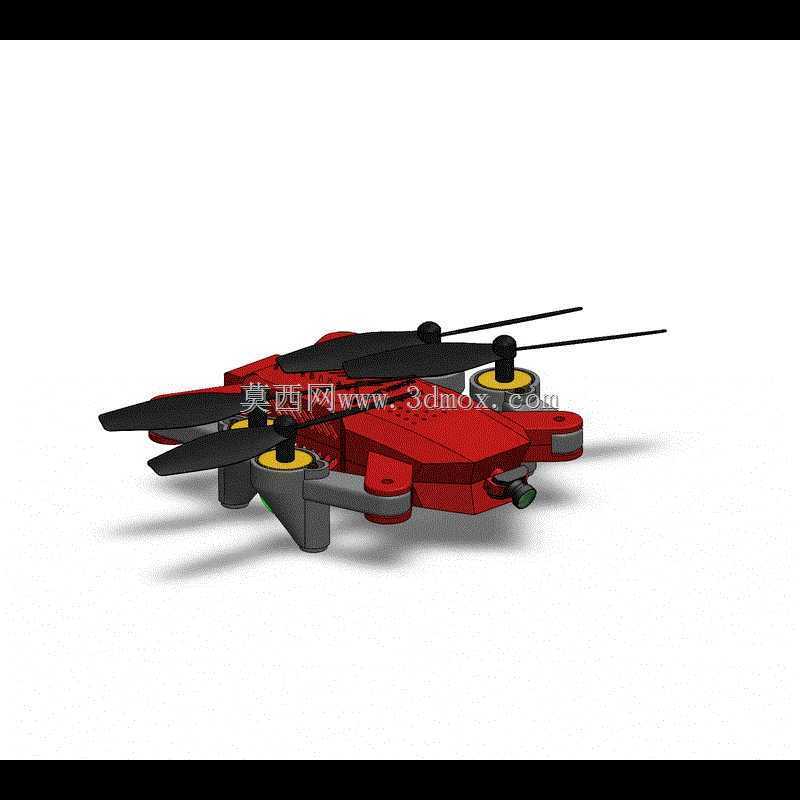

　　该四旋翼飞行器采用十字形中心机架搭配四组外伸机臂的总体布局，机身主体为一体化成型的红色承载壳体，壳体表面预留有散热格栅与机载设备安装点位，前端设置有摄像载荷挂载接口，可直接搭载小型航拍相机或视觉检测模组，满足低空航拍、场地巡检、农林测绘等场景的使用需求。四条机臂采用可折叠铰接结构，非作业状态下可向机身侧方收拢，大幅缩小收纳体积，便于外出作业时携带运输，机臂展开后通过铰接位的限位结构锁止，保证飞行过程中机臂不会出现晃动位移，动力输出的同轴度与机架整体刚性都能得到保障。

　　动力单元布置在每条机臂的末端，每套动力组件包含驱动电机、电机安装座与两叶螺旋桨，螺旋桨采用黑色高强度桨叶，桨叶翼型经过气动优化，转动时可提供稳定的升力，相邻机臂的桨叶转向相反，飞行过程中可抵消旋翼转动产生的反扭矩，通过调整四个电机的转速差即可实现飞行器的升降、前后平移、左右侧飞与偏航转向，操控响应灵活。机臂末端电机座下方设置有绿色的状态指示点位，可用于飞行状态提示与起降时的方位识别，机身底部预留有起落支撑结构，起降时可缓冲接触地面的冲击力，避免机身底部的载荷与壳体直接磕碰受损。

　　从结构设计思路来看，中心机架作为全机的承载核心，需要同时容纳飞控板、电池、信号接收机等核心元器件，壳体内部设置有对应的安装卡槽与固定柱，元器件装配后不会在飞行机动过程中出现松动；机臂与中心机身的铰接位置经过受力强化，飞行时旋翼产生的升力通过机臂传递到中心机身，铰接位的载荷分布均匀，长期使用也不会出现结构疲劳变形。整机的外形边界在机臂完全展开时为四向对称形态，旋翼转动的扫掠范围互不干涉，折叠后整机的长宽尺寸大幅缩减，可直接放入常规便携背包中。安装接口方面，机身顶部与底部均预留有标准挂载孔位，除了前端的航拍相机外，还可根据作业需求更换挂载小型抛投装置、气体检测传感器、喊话器等外设，拓展不同的作业功能。

　　该结构在建模过程中完整还原了机臂折叠的铰接配合关系、电机与机臂的安装定位、螺旋桨与电机输出轴的装配逻辑，所有零部件的配合间隙都按照实际装配要求设置，既可以用于飞行器结构的干涉校验，也能作为小型多旋翼无人机开发设计的参考样例，核对旋翼间距、机身重心区间、载荷安装位置等关键参数，保障飞行时的动力匹配与姿态稳定。
