高压工况用卧式管壳式换热设备结构

　　在炼油常减压蒸馏、催化裂化、加氢精制等核心工艺段，以及大型煤化工、高压化工合成装置的物料换热环节，管壳式换热设备始终是应用占比最高的传热单元，这类设备能够在数兆帕甚至十几兆帕的操作压力下长期稳定运行，适配高温、高压、腐蚀性介质的传热需求，相比板式、螺旋板式等其他换热结构，管壳式的承压冗余、抗热冲击能力、运维便捷性都更适配连续化大生产的工况要求。

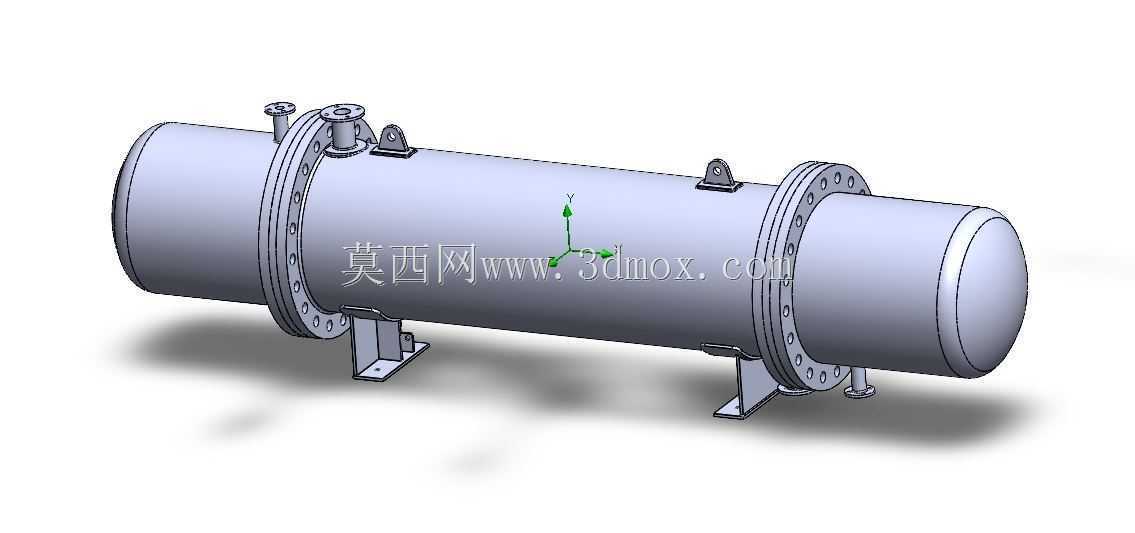

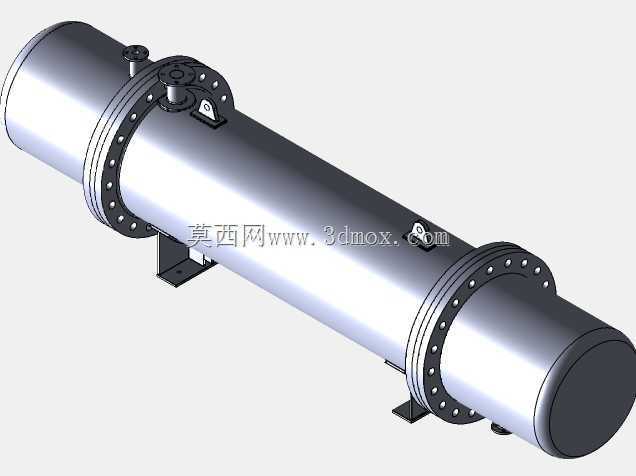

　　从结构设计逻辑来看，该卧式管壳换热器采用固定管板搭配两端椭圆形封头的经典构型，管板与筒体、管板与封头之间采用法兰螺栓连接结构，法兰密封面选用凹凸面形式，适配高压工况下的密封要求，避免介质泄漏。筒体下部设置两个对称的鞍式支座，支座与筒体接触位置设置垫板分散局部应力，支座底板预留地脚螺栓安装孔，可直接固定在混凝土设备基础或者钢结构操作平台上，安装时需要保证两个支座的水平度偏差在规范允许范围内，避免筒体附加弯曲应力影响密封性能。筒体上部设置两个吊耳，用于设备吊装就位时的钢丝绳挂点，吊耳位置经过重心核算，保证吊装过程中设备保持水平，避免管程、壳程内部的换热管束受到额外轴向载荷。

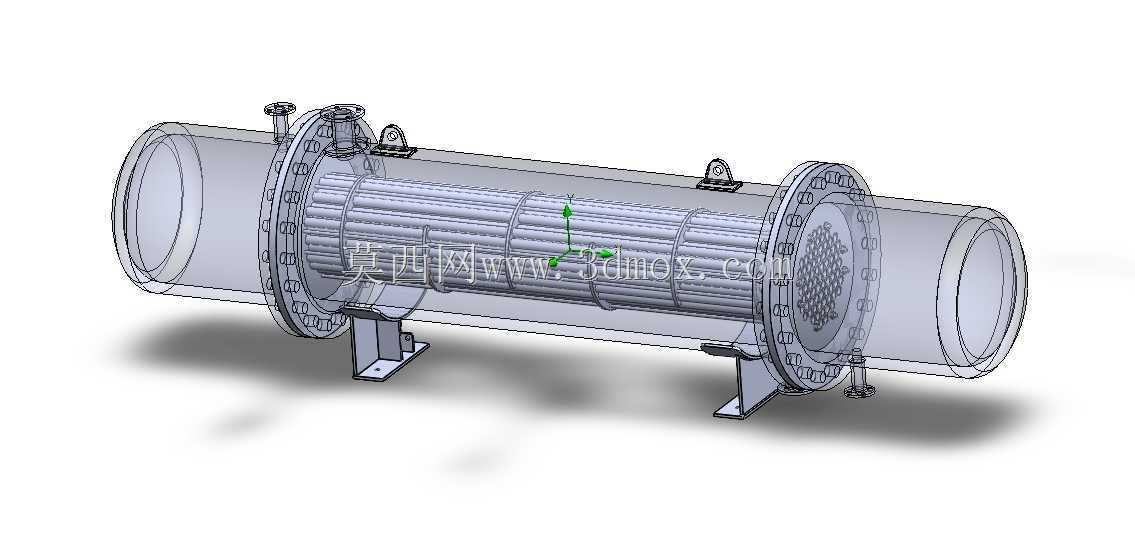

　　设备的接口布局完全匹配工艺配管的常规需求，管程两端封头分别设置介质进出口，可走高压工艺物料，壳程筒体上下分别设置换热介质进出口，可走蒸汽、循环水或者其他载热、载冷介质，实现两种介质之间的热量传递，互不接触混合。换热管采用正三角形排布方式，在有限的筒体内径下最大化布置换热面积，提升传热效率，管板与换热管之间采用强度胀加密封焊的连接工艺，既保证换热管与管板的连接强度，承受管程、壳程之间的压差带来的轴向载荷，又能彻底消除间隙腐蚀隐患，适配含硫、含杂质的工艺介质工况。

　　在安装边界设计上，该设备的轴向尺寸、径向直径都经过标准化适配，可直接对接同压力等级、同公称直径的工业管道，法兰连接尺寸符合压力容器法兰标准，不需要额外制作过渡连接件。设备的操作侧预留足够的抽芯空间，后期检修时可以直接将换热管束从筒体中抽出，清理换热管外壁的结垢、检查换热管的腐蚀情况，不需要整体拆卸设备的工艺管线，大幅降低运维的时间成本与人工成本。

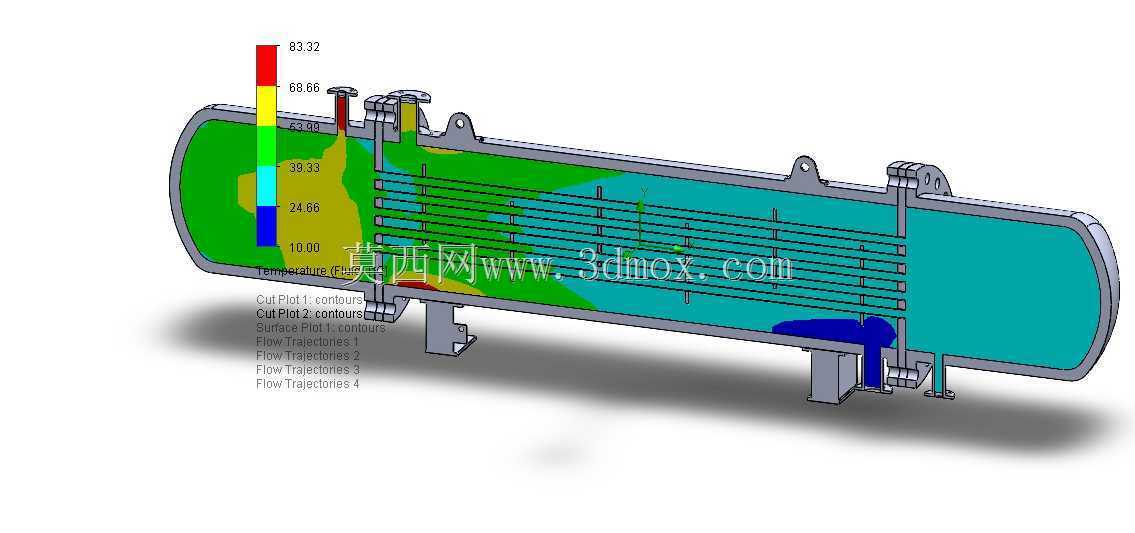

　　设计过程中充分考虑了热胀冷缩带来的应力影响，当管程与壳程介质温差较大时，固定管板结构可通过设置膨胀节来补偿轴向变形，避免换热管与管板连接位置被拉裂，该构型的结构冗余度高，可根据实际工况的温差、压差参数灵活调整膨胀节参数、换热管材质、筒体壁厚，适配从常压到高压的多类应用场景。在三维建模过程中，所有结构细节都按照实际加工工艺进行还原，法兰的螺栓孔位置、鞍座的地脚孔间距、吊耳的焊接位置都严格遵循压力容器设计规范，模型可直接用于设备布置校验、工艺配管干涉检查、结构应力仿真分析的基础载体，帮助设计人员在方案阶段快速完成设备选型、安装空间核算，减少现场施工时的管线碰撞、安装空间不足等问题。

　　这类换热设备除了炼油化工领域，还可应用在区域集中供热的汽水换热单元、火力发电厂的高低压加热器、船舶动力系统的滑油冷却、核电常规岛的给水加热等场景，不同场景下仅需要调整换热管材质、密封件材质、防腐涂层即可适配，核心的筒体、管板、支座结构具备极强的通用性，是工业传热领域应用范围最广的设备构型之一。建模时对管程分程隔板的结构也做了还原，可实现管程介质的多程流动，提升管程介质的流速，强化传热效果，避免管程内出现流动死区导致局部结垢、换热效率下降。壳程内部可根据需求设置折流板，引导壳程介质横向冲刷换热管，提升壳程的传热系数，折流板的切口方向、间距都可根据实际介质的流速、污垢系数灵活调整，该模型的参数化结构可快速修改对应尺寸，适配不同处理量的工艺需求。
