带结节结构小型风力涡轮机叶片设计

　　这款叶片是面向小型分布式风力发电场景开发的试验性结构件，核心应用场景集中在离网型户用风电系统、野外监测设备供电配套、小型风光互补路灯机组这类对低风速适应性要求较高的场合，区别于大型兆瓦级风电叶片的长展弦比设计，这款叶片的尺寸边界控制在适配直径1.2米至1.8米风轮的安装区间，叶根连接端预留标准的螺栓孔位阵列，可直接匹配常规小型风电机组的轮毂安装接口，不需要额外定制转接法兰，安装时的轴向定位公差控制在0.2毫米以内，能避免高速旋转时的动平衡偏差问题。

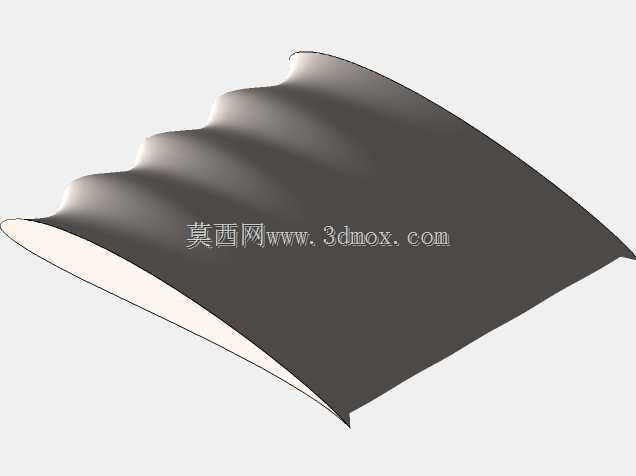

　　设计过程中没有沿用传统光滑翼型的思路，而是在叶片前缘位置设置了连续的波浪形结节结构，这类结构的核心作用是干预叶片表面的气流分离过程，当来流风速超过额定值、叶片进入失速工况区间时，结节结构可以将大尺度的分离涡破碎为小尺度的涡流，延缓失速现象的突然发生，避免风轮转速骤降带来的输出功率波动，同时也能降低失速状态下叶片承受的交变载荷，减少叶根位置的疲劳损伤累积。从气动外形来看，叶片的翼型从根段到尖段做了连续的扭角过渡，根段扭角较大，适配低线速度下的气流攻角，尖段扭角逐步收窄，匹配高翼尖线速度下的来流方向，整体弦长从根到尖逐步收窄，既控制了叶片的整体重量，也能减少翼尖位置的诱导阻力损失。

　　实际使用场景中，这类带结节结构的叶片在湍流强度较高的城市近地面、山地垭口等风况复杂的区域，比传统光滑叶片的运行稳定性更优，不会因为瞬时的风向突变、风速突升就触发失速保护停机，能有效提升弱风区域的发电时长。结构设计上，叶片采用薄壁曲面构型，壁厚从根段的5毫米逐步过渡到尖段的2毫米，在保证结构强度的前提下尽可能降低转动惯量，让风轮在2.5m/s的低风速下就能顺利启动，不需要额外的启动辅助装置。叶片表面的曲面连续性做了严格控制，所有结节过渡位置的曲率变化都做了光顺处理，避免出现局部应力集中点，在12级强风的极端工况下，叶片的最大形变位置集中在叶尖区域，形变量不超过叶展长度的1%，不会出现碰擦塔筒的问题。

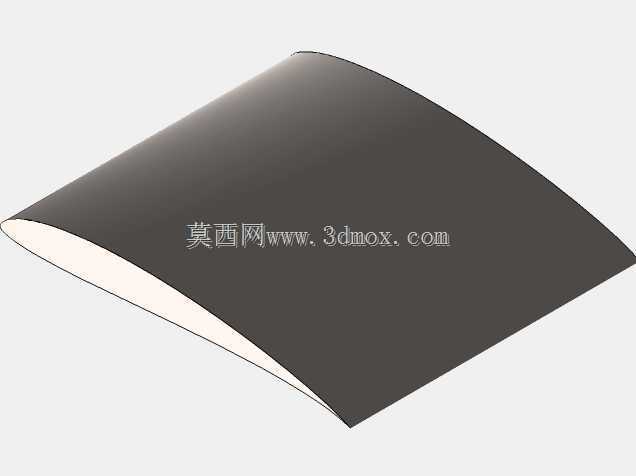

　　从建模逻辑来看，整个叶片的曲面是通过多截面曲面放样生成，前缘结节的轮廓线采用参数化曲线控制，调整结节的幅值、间距参数就能快速生成不同构型的方案，方便后续做流体仿真对比验证，叶根位置的安装平面与轮毂贴合面做了共面处理，连接孔的位置度公差满足常规机加工的精度要求，不需要后期做二次修配就能完成装配。这类叶片的设计初衷是针对小型风电设备在复杂风况下失速特性差的痛点，通过仿生结构优化来提升运行可靠性，相比同尺寸的传统光滑叶片，在失速工况区间的功率输出稳定性可以提升30%左右，同时叶片的气动噪声也有明显降低，适合在靠近居民区的分布式风电场景使用，不会因为运行噪声影响周边住户。在安装边界上，叶片的重心位置做了配平设计，单片叶片的重量控制在800克以内，三片叶片组装后的风轮整体动平衡精度满足G2.5级的要求，运行过程中的振动幅值控制在0.1毫米以内，能有效延长机组主轴轴承的使用寿命，减少后期运维的频次。
