埃斯蒂斯C6-7模型火箭固体动力装置

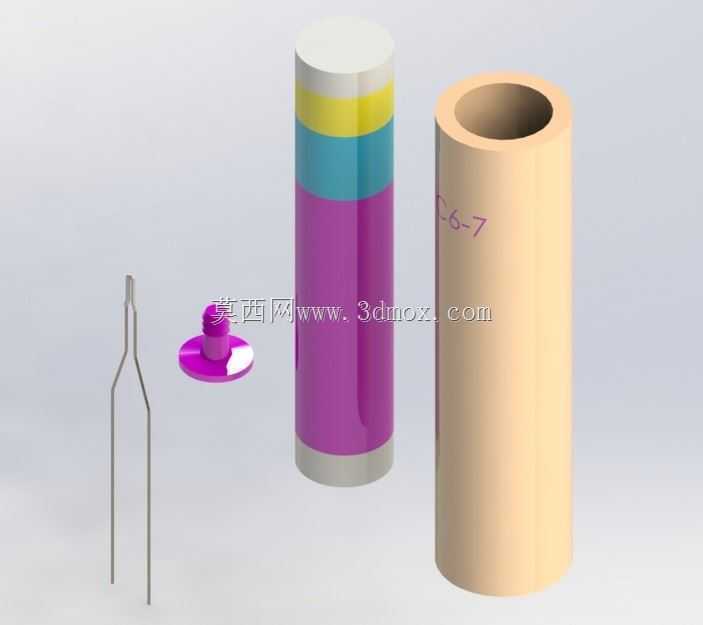

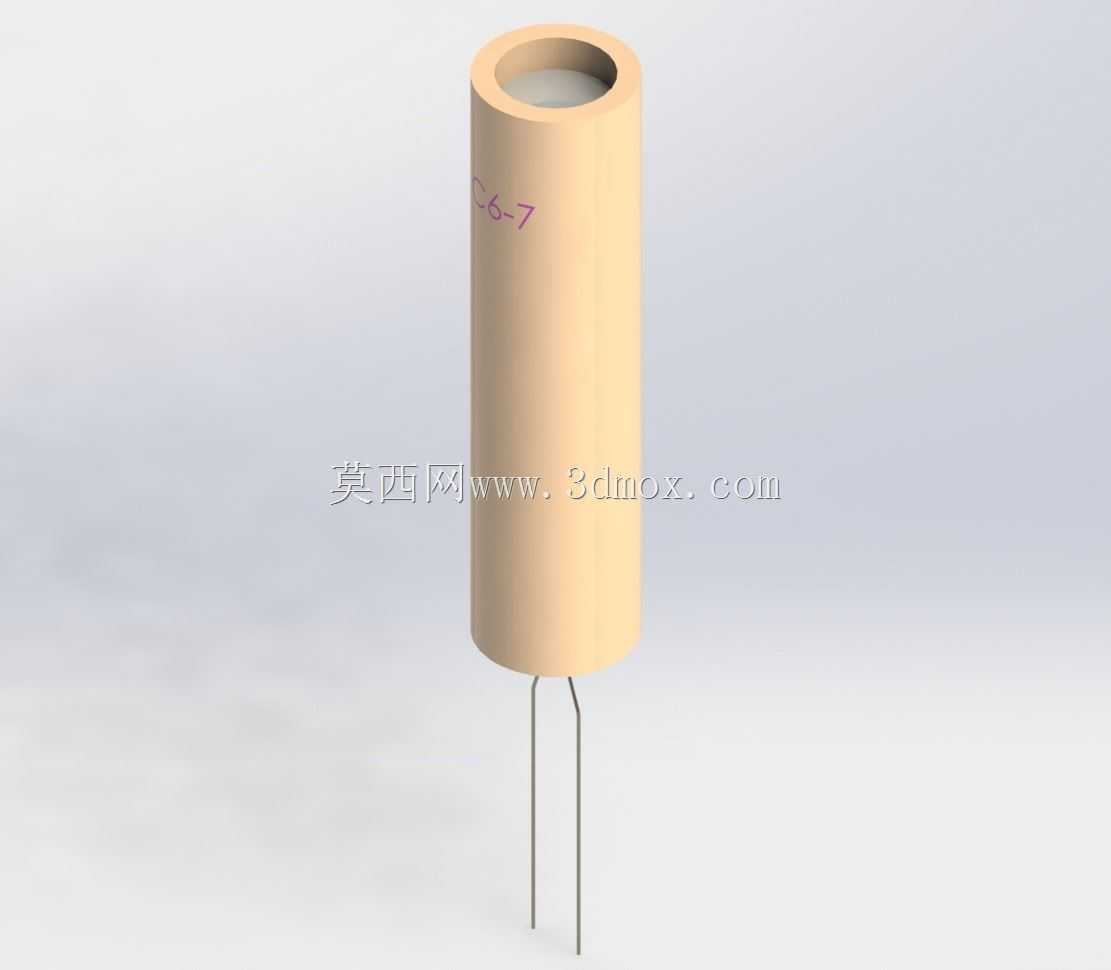

　　这套三维结构围绕业余模型火箭使用的C6-7固体动力单元展开，主体包含圆柱形发动机壳体、分层装药段、喷口端盖以及配套的细长点火件。建模时没有把它当作单纯展示件处理，而是按照航模装配逻辑还原各零件之间的同轴关系、端面贴合关系和插入深度，使结构能够直接服务于箭体选型、教学演示和发射套件校核。

　　在实际使用场景中，这类动力装置主要装入轻质模型火箭的尾部发动机舱内，依靠壳体外圆与箭体定位管形成径向约束，前端通过挡片或限位结构承受推进阶段的轴向载荷，后端则与喷口、导向环和尾翼段保持同轴。它既可以作为初学者理解固体火箭推进流程的教学载体，也可用于多级火箭上面级或高性能单级火箭的方案验证。结构设计的重点不在复杂外形，而在细长圆柱件的边界控制：壳体外径必须与标准模型火箭发动机管兼容，长度方向要预留点火件引线穿出空间，喷口端不能与尾翼、导向件或回收装置发生干涉。

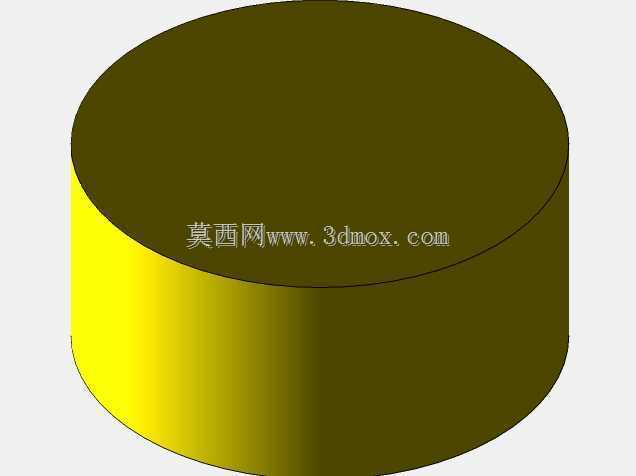

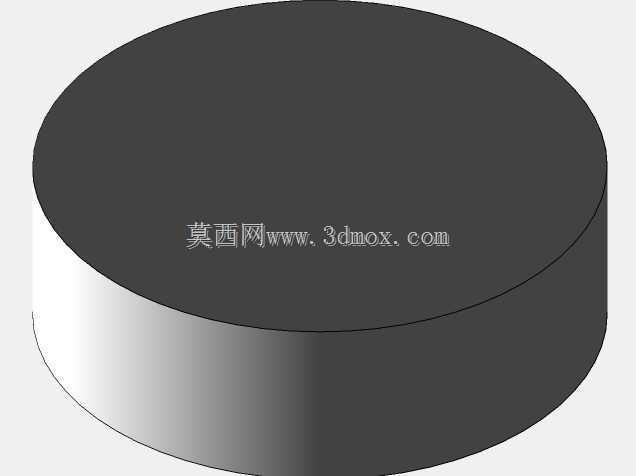

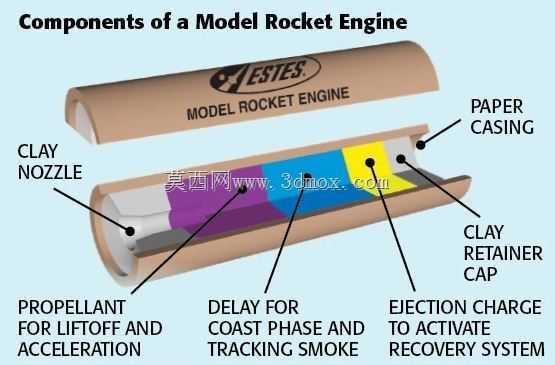

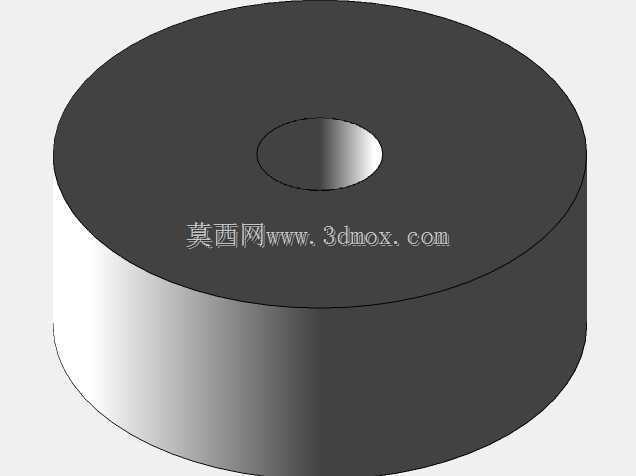

　　从功能分区看，圆柱壳体内部可理解为推进装药、延时传火和喷出段三个连续区域。外观上不同颜色的环带对应不同功能段，便于在装配和教学时识别装药位置、密封边界和喷口方向。前端盖承担封闭与定位作用，后端收缩区域形成燃气加速通道；点火件从尾部伸入后，需要与启动药保持可靠接触，同时引线走向不能被发动机压紧夹弯折。三维建模中将这些关系拆分为独立零件，有利于检查装配时的插入顺序，也能直观展示点火、增压、喷气和延时触发回收装置的动作链条。

　　外形尺寸方面，模型采用典型小直径长圆柱布局，径向尺寸紧凑，轴向长度明显大于直径，因此在箭体内部布置时对同轴度较敏感。若发动机轴线与箭体轴线偏斜，喷流方向会产生侧向分量，直接影响起飞稳定性；若端面限位不足，推进瞬间的轴向力可能造成发动机前移或松脱。建模时需要重点控制壳体外圆的连续面、前后端面的平行度以及喷口中心与壳体中心的重合度。配套的小端盖和点火件虽然体积小，但属于装配闭环中的关键件：端盖负责端部定位，点火件则需要穿过尾部空间并保留足够操作余量。

　　设计思路上，圆柱外壳采用简洁回转体，便于与标准箭管、固定卡环和隔热套管配合；分段着色不是装饰性处理，而是为了在工程视图中快速区分功能区域，降低装配误判概率。尾部喷口区域保持收缩形态，周围留出尾翼安装和气流排泄空间；前端面则与箭体内部的阻挡、缓冲或回收触发结构相邻，不能占用过多舱段长度。对于结构设计人员来说，这类模型的价值在于把小型固体动力装置的安装约束具体化：既要保证发动机能够顺利推入，又要保证工作时不窜动、不偏心，还要让点火引线和回收机构的路径清晰可查。

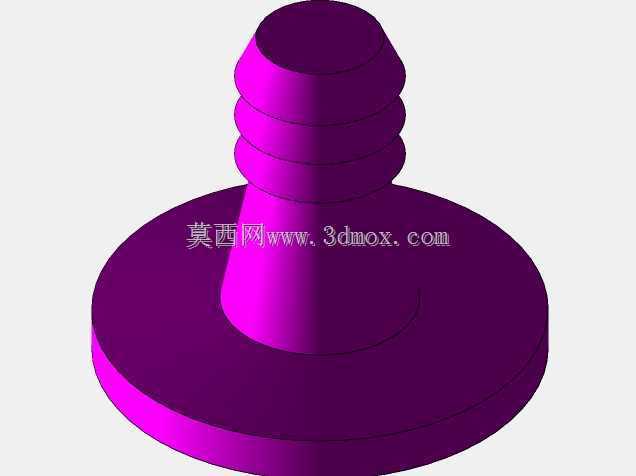

　　在三维工程表达中，回转壳体可通过草图旋转建立主体，再对端面、环带和喷口细节进行分段处理；点火件采用细长杆件与端头组合，能够体现实际安装时的柔性引线空间关系。装配检查应围绕发动机舱内径、插入深度、尾部外露长度、喷口与尾翼间隙、点火件插拔路径展开。通过这套模型，可以较完整地呈现模型火箭动力段从零件形态到箭体集成的工程逻辑，也为后续改型箭体、尾段支架和发射架适配提供明确的尺寸参考。
