楔形滚轮式双向定位锁紧机构

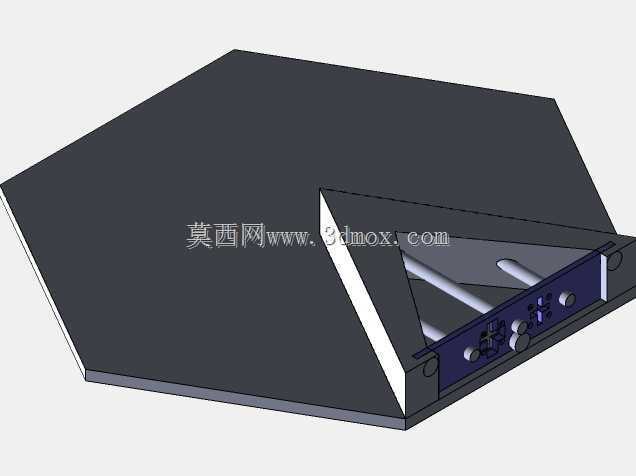

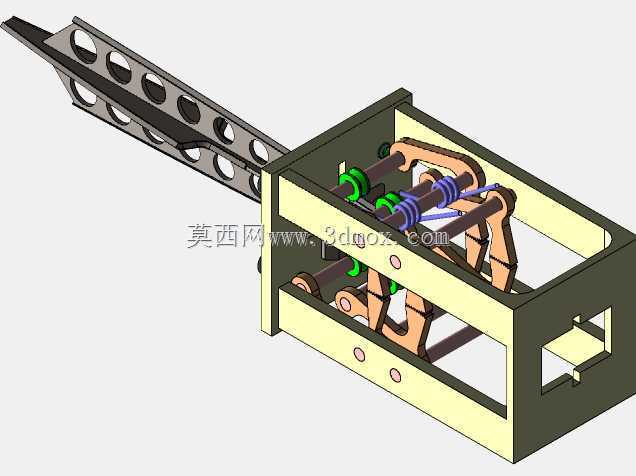

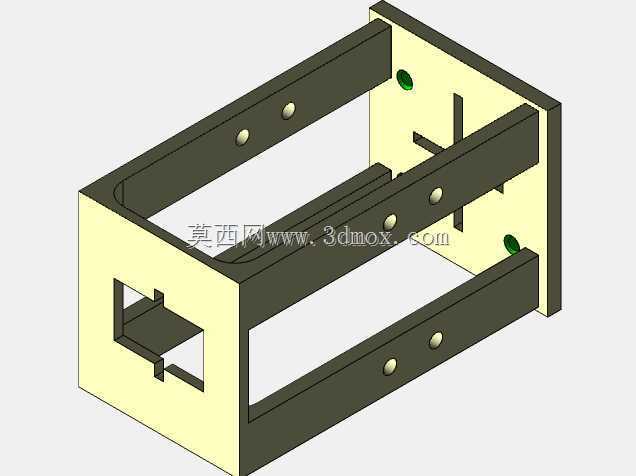

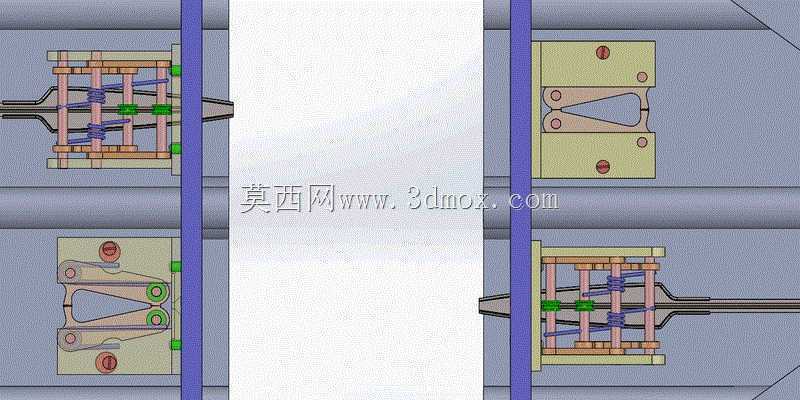

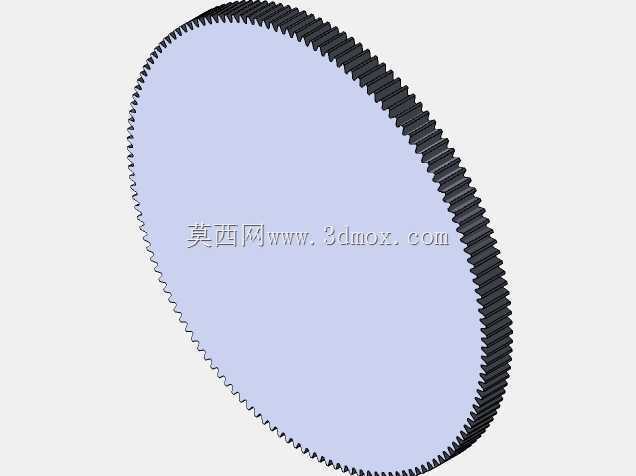

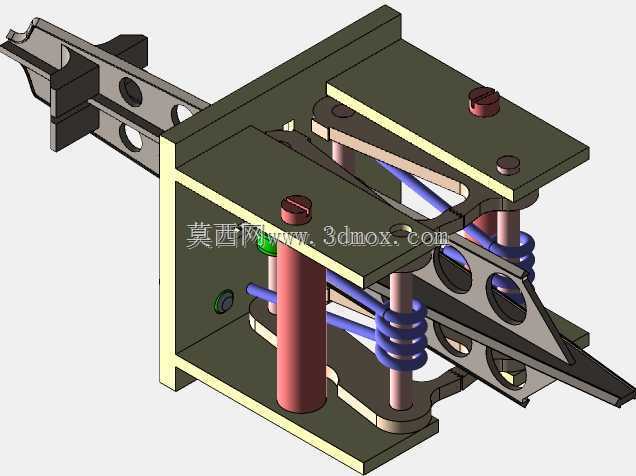

　　这套楔形滚轮式锁紧机构的核心思路，是用一组对称布置的斜面楔块配合滚轮，把弹簧的轴向预紧力转化为对被连接件的法向夹紧力，从而在不依赖额外触发动作的前提下完成自动锁定。机构整体呈左右对称布局，中间为楔块与滚轮的接触区，两侧布置导向杆、弹簧和限位座，安装底板上预留了销轴孔与固定螺钉位，便于直接集成到工装台、快换托盘或输送线定位工位中。

　　从受力路径来看，弹簧沿导向方向持续输出推力，推动楔块沿斜面爬升；滚轮在楔块斜面上滚动，将滑动摩擦转化为滚动摩擦，显著降低了楔块进给过程中的阻力。楔块斜面的倾角经过选取，落在自锁角范围内，这意味着即便外部弹簧力出现波动，被夹紧件产生的反作用力也不会把楔块反向推开，机构在受冲击、振动或加速度突变的工况下仍能保持锁定状态。这一点区别于常见的靠卡扣变形或电磁吸合保持的锁具，后者在断电或冲击下容易松脱，而该机构的保持力完全由几何斜面和机械预紧提供。

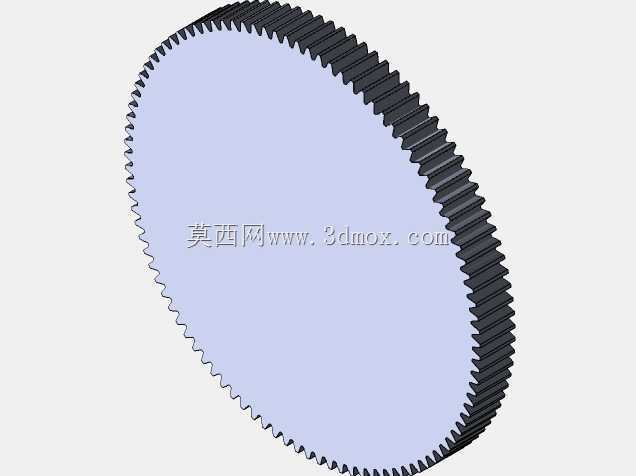

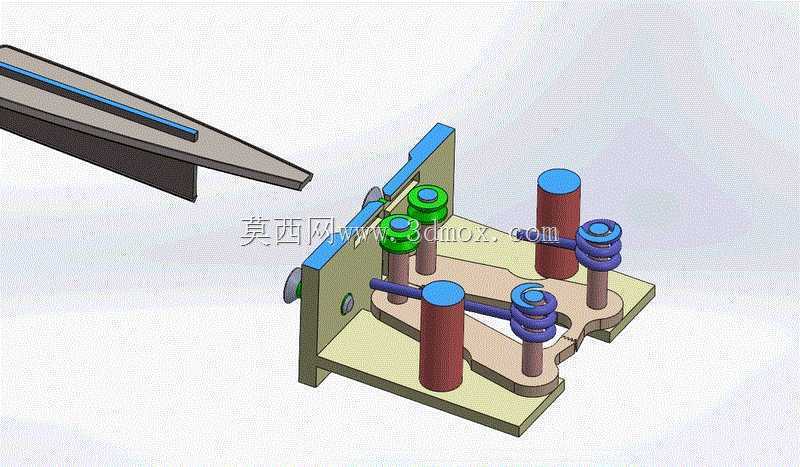

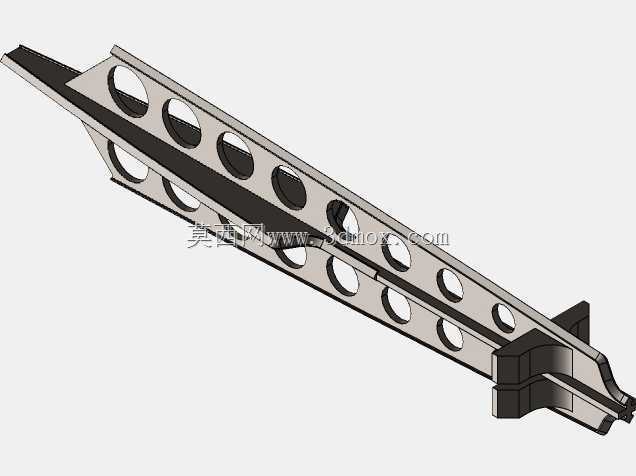

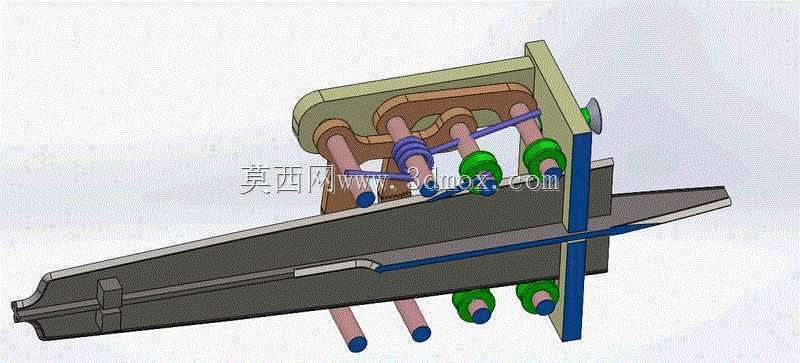

　　机构的工作过程分为两个阶段。第一阶段是释放后的部署：当被连接件从运输容器或上游工位进入定位区，楔块在弹簧作用下顺势推进，滚轮沿工件轮廓或对接面滚动，引导工件对中并初步就位。第二阶段是锁定：楔块继续行进至斜面贴合位置，滚轮压实在工件的定位面上，形成稳定的多点接触，此时弹簧力被斜面放大为夹紧力。模型中弹簧的选型对应约25N级别的元件聚集力，通过更换不同刚度的弹簧，可以把最终锁紧力调整到50N至200N甚至更高的区间，以适应从轻质传感器固定到中型工装板夹紧的不同负载需求。

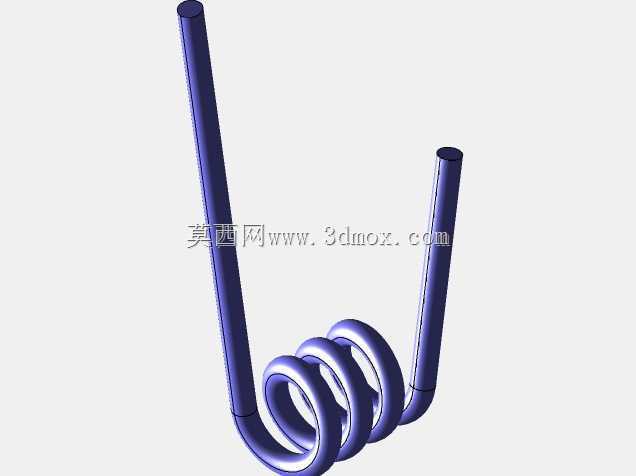

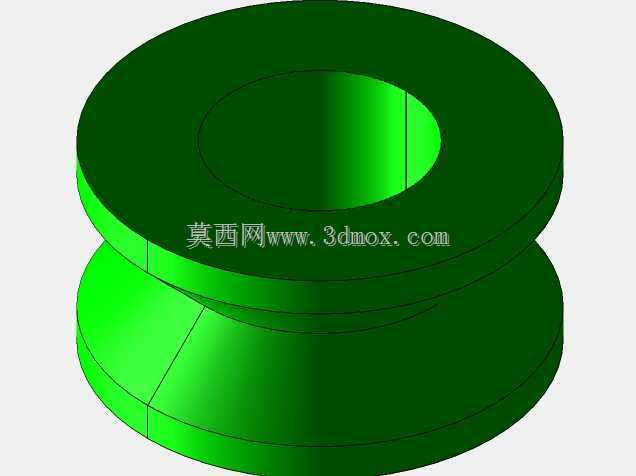

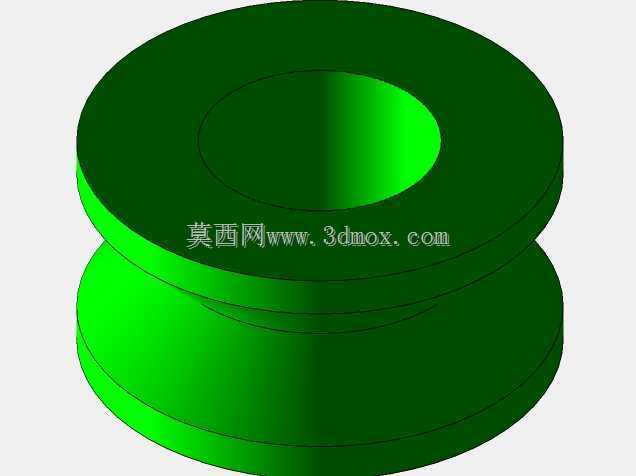

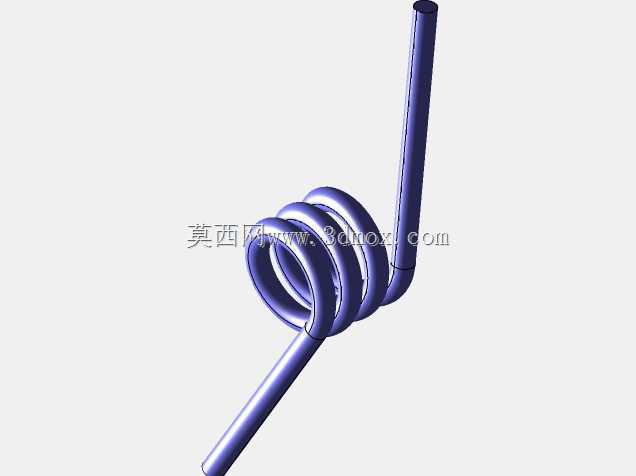

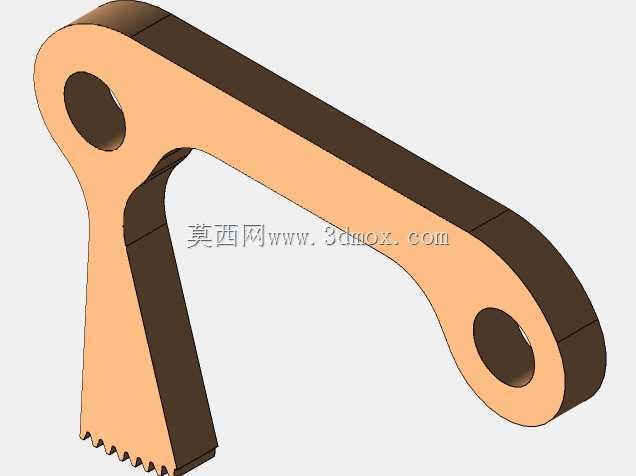

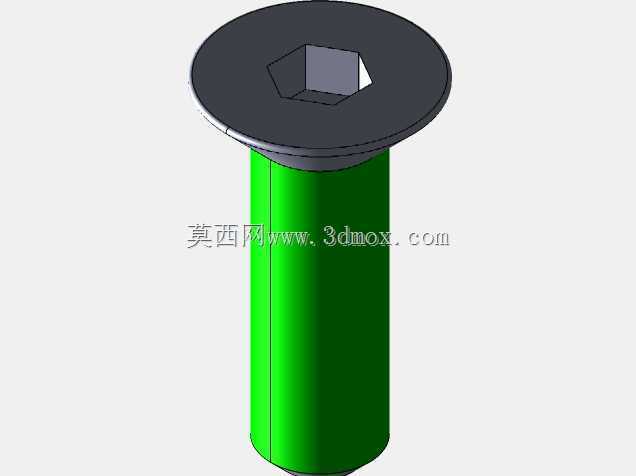

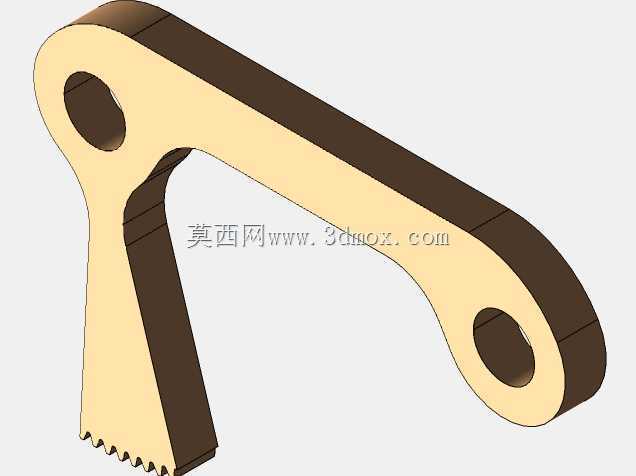

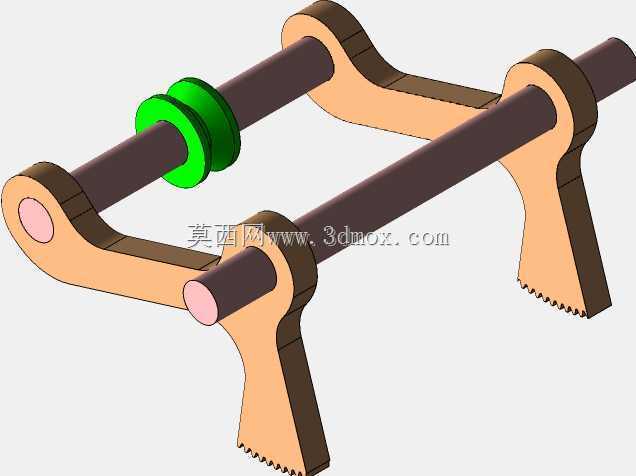

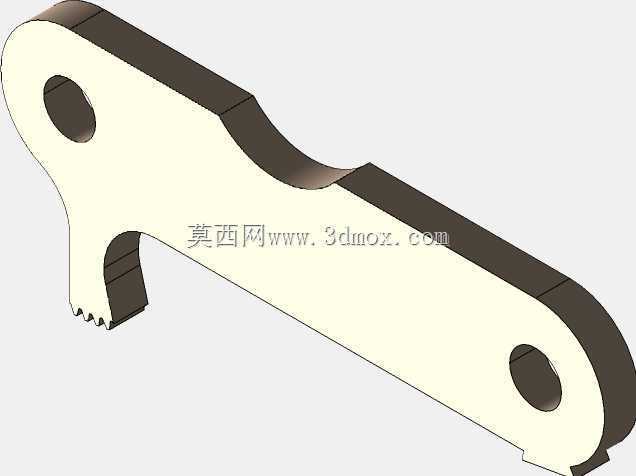

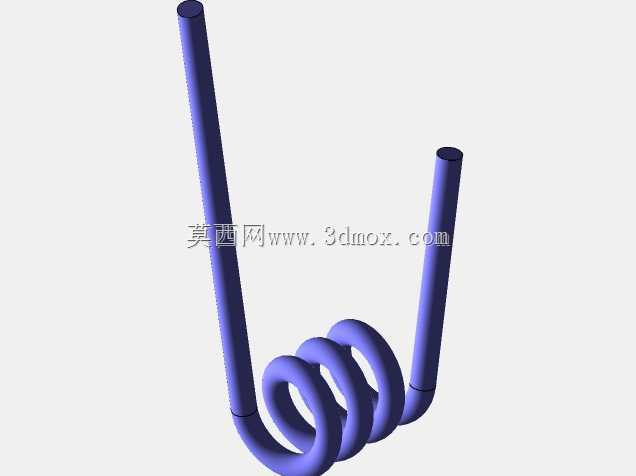

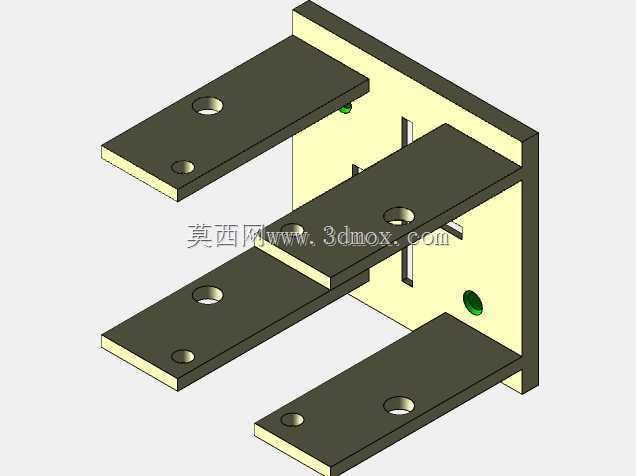

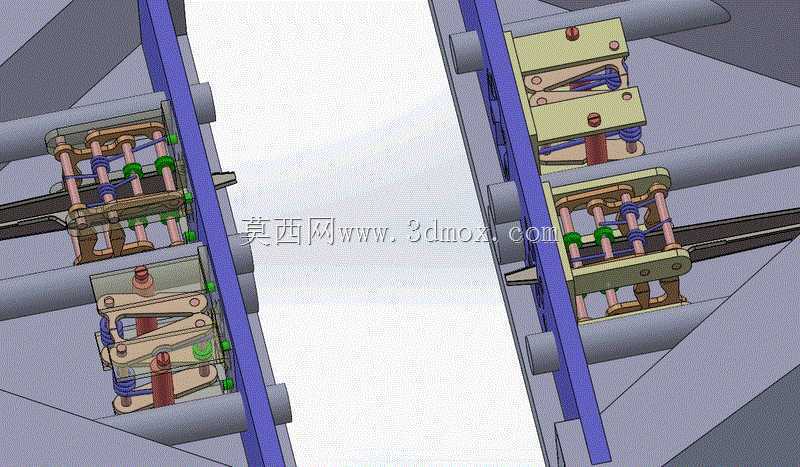

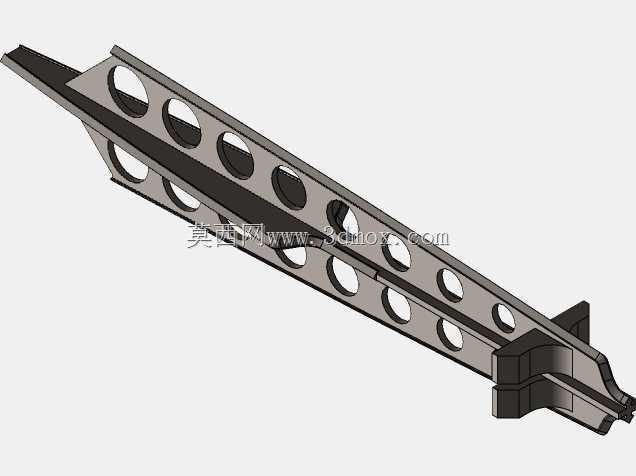

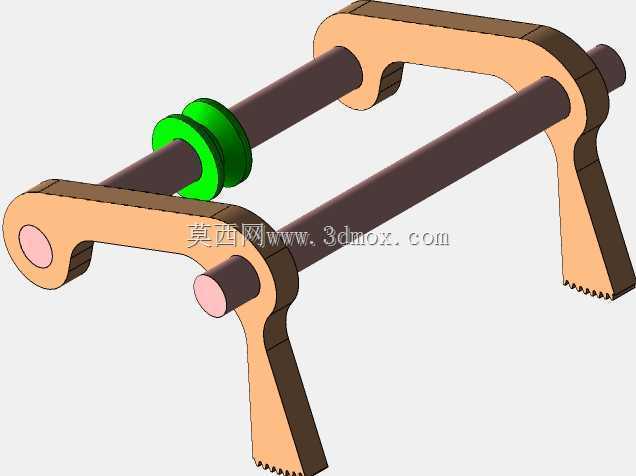

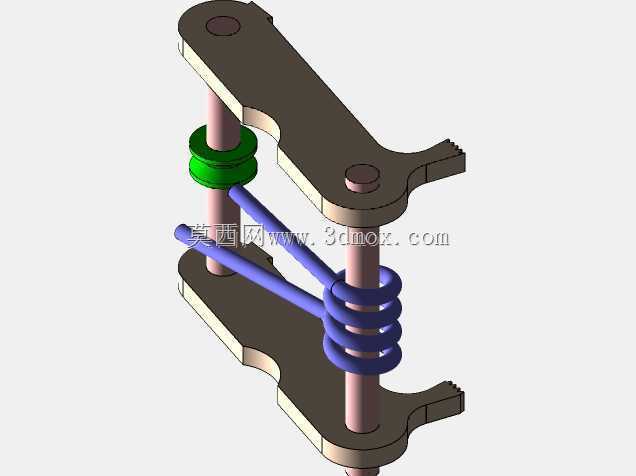

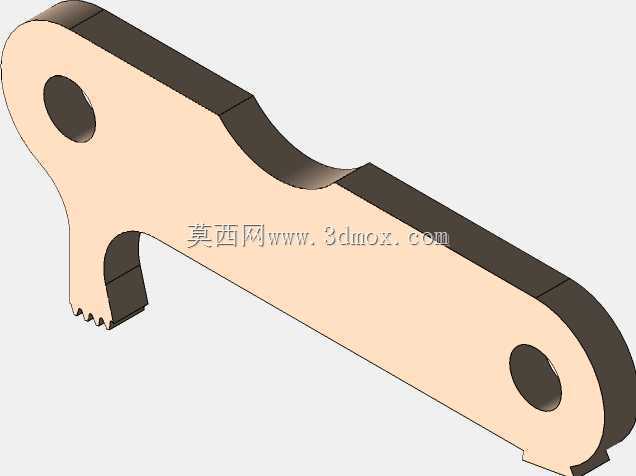

　　结构细节上，楔块与安装座之间采用销轴铰接，楔块可绕销轴小幅摆动，这种浮动设计能够补偿被连接件表面的平面度误差，避免因硬接触造成局部应力集中。滚轮通过小轴固定在活动架上，活动架沿两根平行导向杆滑动，导向杆两端由支座约束，保证运动方向的直线度。弹簧套在导向杆外侧，一端顶在活动架上，另一端由调节螺钉限位；旋转调节螺钉即可改变弹簧的预压缩量，从而在不更换弹簧的情况下对锁紧力进行精细标定。底板上的两个红色螺钉为楔块限位件，用于限定楔块的极限张开位置，防止过行程导致滚轮脱轨。

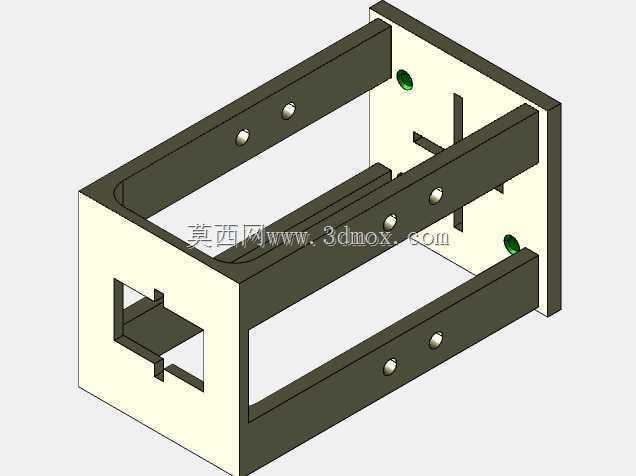

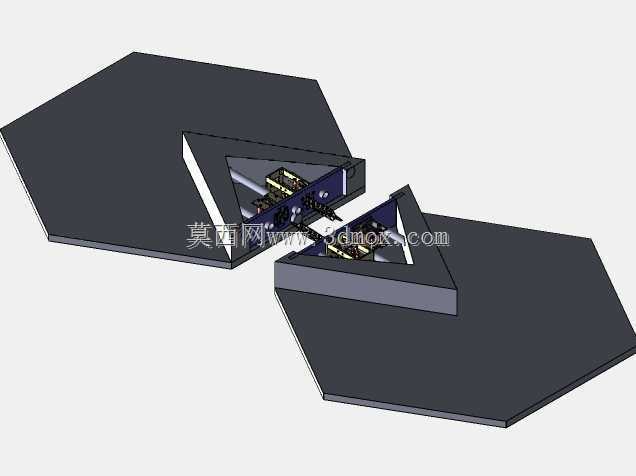

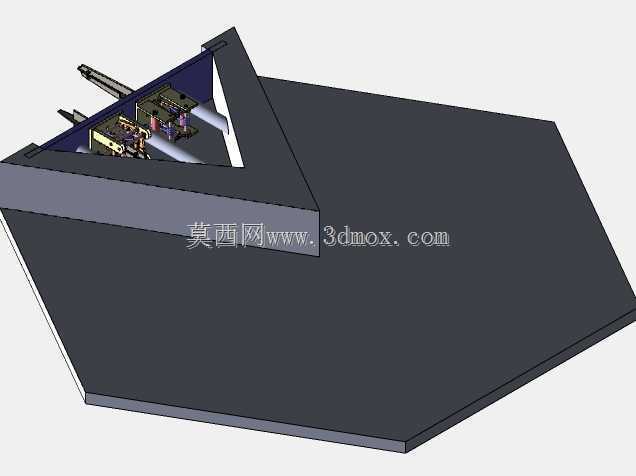

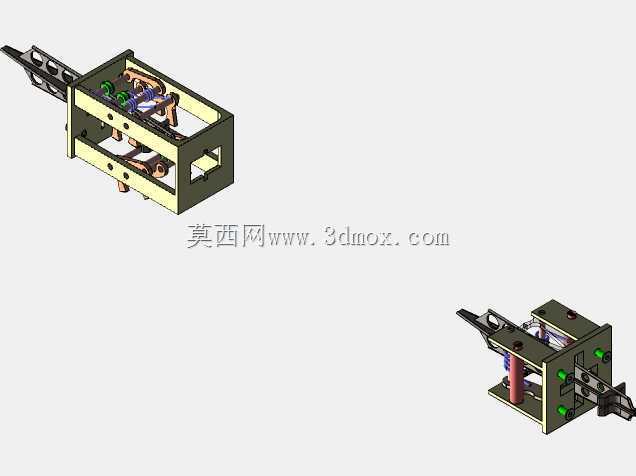

　　外形与安装边界方面，整套机构在模型中以平板安装面为基准，高度方向控制在较低的薄型轮廓内，适合安装在空间受限的设备侧壁或工作台面上。底板的孔位按标准间距布置，既可以用螺钉直接固定在铝型材工作台的T型槽上，也可以通过转接板安装到焊接机架上。左右两侧的对接接口设计为对称形式，意味着同一套机构可以成对使用，在工件两侧同时施加夹紧力，形成自平衡的受力体系，避免单侧夹紧导致工件偏移。

　　在实际应用场景中，这类机构常见于自动化产线的托盘快换、检测工装上的工件快速定位、以及需要在运输过程中保持组件相对位置的场合。由于没有电气触发元件，它不需要气源、电源或控制信号即可工作，本质上是一个被动式机械锁，部署后依靠自身几何关系维持状态，特别适合防爆、高辐射或难以布线的环境。解锁时只需反向推动楔块或活动架，使滚轮退出斜面贴合区，夹紧力随即释放，工件便可取出。

　　从建模角度看，模型完整表达了楔块、滚轮、弹簧、导向杆、铰接销轴、限位螺钉和安装底板之间的装配关系，运动副的约束逻辑清晰：楔块绕销轴转动，活动架沿导向杆平移，滚轮绕自身轴转动，弹簧沿轴向压缩。斜面与滚轮的接触曲线、弹簧的工作行程以及各限位面的位置，都可以作为后续工程图细化和受力校核的直接依据。对于需要设计快换夹具、定位锁扣或抗振连接结构的工程师而言，这套机构提供了一个用纯机械方式实现恒定夹紧力、且锁紧力可按需调节的参考范例。
