45度9毫米螺距300毫米长梯形丝杠

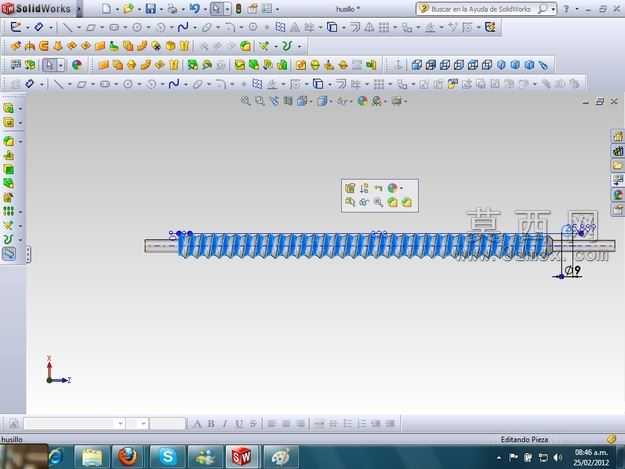

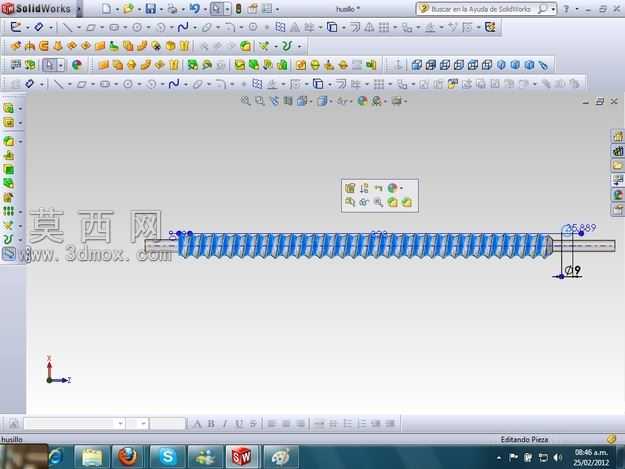

本作品为传动用梯形螺纹杆三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械设计标准中梯形螺纹的参数规范，针对45度牙型角、9毫米螺距、300毫米总长度的设计要求，先通过草图绘制绘制螺杆的基准轴线与杆体外径轮廓，采用旋转凸台命令生成光滑杆体基体，再通过螺旋线/涡状线命令生成匹配螺距参数的螺旋路径，以牙型截面轮廓为扫描截面沿螺旋路径完成螺纹牙的扫描切除，建模过程中对螺纹起止位置做了收尾过渡处理，避免实际加工中出现的螺纹起始端崩牙问题，同时在螺杆端部预留了标准轴径的安装定位段，标注了关键尺寸的公差参考值。模型材质选用常规45号结构钢材质，在软件中赋予了金属哑光材质属性，还原了钢制传动件的表面质感，未做多余的渲染修饰，保留了机械零件的工程化视觉特征。结构设计上，该螺纹杆为单头梯形螺纹结构，牙型强度高、传动效率平稳，可适配配套的梯形螺母实现直线往复传动功能，杆体整体无多余结构，所有尺寸均按照给定参数精确设定，螺纹牙型的截面尺寸、牙顶间隙、牙侧角度均符合梯形螺纹的通用设计规范，可直接用于传动机构的虚拟装配、运动仿真验证，也可导出为工程图纸用于实际加工生产。设计思路围绕通用传动场景的使用需求展开，优先保证螺纹参数的准确性与模型的可编辑性，所有特征均保留参数化关联，使用者可根据实际使用需求调整螺距、杆长、牙型角度等参数快速生成适配不同工况的螺纹杆模型，无需重新搭建建模流程，大幅提升同类零件的设计效率，模型同时兼顾了教学演示与工程应用的双重需求，既可以作为机械设计课程中螺纹类零件建模的教学案例，也可以直接导入装配体中作为标准传动件使用。
