三轴集装箱运输半挂车底盘结构设计

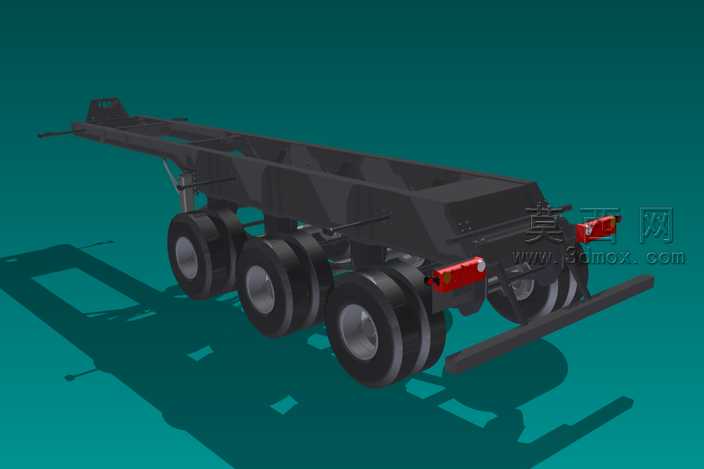

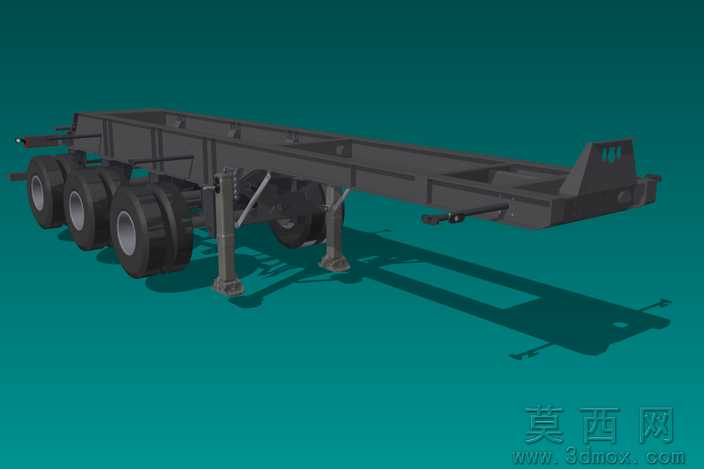

本作品为三轴集装箱运输半挂车底盘的三维参数化建模成果，建模过程严格遵循半挂车设计规范与实际生产工艺逻辑，完整还原了该类底盘的全部核心结构细节。建模初期以实际半挂车底盘的测绘尺寸为基准，先搭建整体坐标基准体系，确定车架前后悬长度、轴距、轮距等核心参数，再通过草图绘制、特征拉伸、布尔运算等操作逐步构建各部件结构。车架主体采用高强度钢材质模拟，纵梁为变截面工字钢结构，从牵引销位置到车尾位置根据载荷分布调整腹板高度，横梁采用槽钢结构与纵梁焊接连接，预留了集装箱锁具的安装位置，同时在车架前部设置了牵引销连接结构，后部设置了防撞梁与尾灯安装位。行走系统部分完整构建了三根车桥总成，每根车桥匹配双轮胎结构，轮胎采用橡胶材质模拟，还原了轮胎的胎面花纹与轮毂的金属质感，悬挂系统采用钢板弹簧结构，清晰呈现了钢板弹簧片层叠加结构、吊耳连接结构、减震器安装位，准确还原了悬挂与车桥、车架的连接关系。支撑装置部分构建了前后两组支腿结构，支腿采用可伸缩式设计，还原了支腿的内外套筒、支撑脚盘、传动机构细节，模拟了驻车状态下支腿落地支撑的工作形态。渲染阶段采用深绿色纯色背景突出底盘主体结构，对金属部件赋予哑光钢材材质，对轮胎赋予黑色橡胶材质，对支腿脚盘等易磨损部件赋予略带磨损质感的金属材质，通过光影调整清晰呈现各部件的装配关系与结构轮廓，所有部件均按照实际装配约束进行配合，可直观展示底盘的整体布局与各系统的连接逻辑，能够为半挂车底盘的结构优化、教学演示、改装设计提供直观的三维参考。
