车床弹性夹紧刀架夹持工装结构

　　这套弹性夹紧刀架结构主要面向普通卧式车床、小型数控车床以及钻铣组合工装的刀具装夹场景，在实际车间里，这类零件常被布置在刀塔侧装位、排刀板安装面或者专用钻孔动力头输出端，用来夹持小径钻头、铰刀、丝锥以及小型镗刀杆。和整体刚性刀套不同，它采用前端开槽弹性收口的思路，夹紧时依靠夹爪自身的微量弹性变形包裹刀具柄部，既能保证足够的抱紧摩擦力，又能避免硬顶紧造成刀柄压痕，换刀时松开锁紧段即可快速抽换，在批量小件加工、频繁换刀的工序里能明显减少对刀辅助时间。

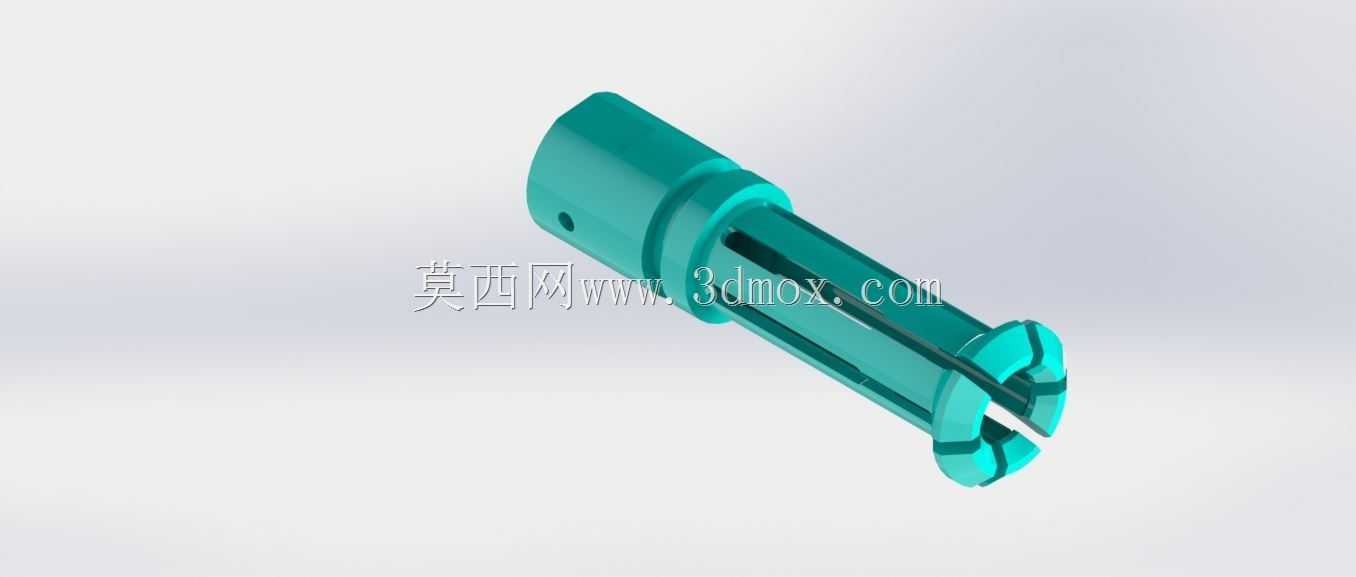

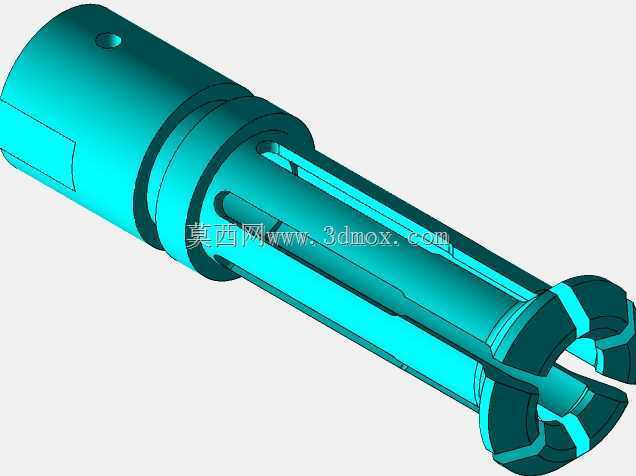

　　从结构布局看，零件主体为长轴式回转体，后端是完整圆柱段，外圆加工出环形定位台阶，侧面预留锁紧定位孔，装入设备配合孔后，台阶端面承担轴向定位，侧孔可配合紧定螺钉或锁紧销防止工装自身转动、窜动。中段沿轴向开出多条通长槽缝，槽缝把前端筒体分割成数片独立夹爪，夹爪末端内侧做收口夹持面，外侧带有锥度配合面；当外部锁紧螺母或锥套沿轴向压紧时，锥面迫使夹爪向中心收拢，柄部被均匀抱紧。这种沿圆周均布的夹爪设计，让夹紧力围绕刀具轴线对称分布，夹持后的刀具同轴度更容易控制，偏心带来的孔径超差、振纹问题会比单侧螺钉顶紧的简易刀套少很多。

　　建模时需要重点处理几处配合关系：后端圆柱与设备安装孔按间隙配合选取，保证拆装顺畅又不出现明显晃动；前端夹爪外锥面和锁紧件内锥面要保证锥度一致，接触区尽量覆盖夹爪有效长度，避免局部应力集中导致夹爪根部断裂。轴向开槽的宽度不能随意设定，槽宽过大，夹爪收拢行程不足，小径刀柄无法夹紧；槽宽过小，热处理和实际变形时槽口容易闭合干涉，弹性行程受限。夹爪根部与筒体衔接处应保留圆滑过渡，这里是反复开合疲劳应力最集中的位置，直角尖角会在长期使用后萌生裂纹，建模阶段倒出小圆角，能显著提升工装的疲劳寿命。

　　外形尺寸与安装边界方面，整体为细长回转结构，外径沿轴向分段变化，后端大直径段适配标准刀套孔位，前端夹持段外径随夹爪收拢略有变化，安装时要核对锁紧螺母的运动空间，保证螺母旋合过程中不与刀塔相邻刀位、排刀板或工件发生干涉。轴向长度需结合刀具插入深度确定，刀具柄部插入夹持孔后，应覆盖夹爪主要抱紧区域，悬伸长度尽量缩短，以提高刚性、抑制切削振动。侧面锁紧孔的位置要避开弹性槽缝，保证紧定螺钉顶在完整实体壁面上，若孔位落在开槽区，锁紧力会直接作用在悬空夹爪上，既无法固定工装，还可能压弯夹爪。

　　实际使用中，这类弹性刀架对刀柄公差有一定要求，夹持孔按常用刀柄直径加工，若夹持尺寸跨度较大，可更换不同孔径的夹套或在夹持孔内配做衬套。切削液和切屑容易进入轴向槽缝，装配前需清理槽内切屑，防止夹爪收拢时被铁屑卡住，导致夹持力不足。受力上，钻孔、铰孔工况以轴向进给力和扭矩为主，弹性抱紧面通过摩擦力传递扭矩，夹持面可增加轻微滚花或增大接触长度来提升防滑能力；镗孔、轻铣工况存在侧向切削力，此时应尽量缩短刀具悬伸，并确认后端定位台阶贴合到位，避免整体工装在孔内偏转。

　　三维结构建模过程中，回转主体可先通过旋转特征生成基本轮廓，再切除轴向槽缝，阵列得到均布夹爪，随后处理侧孔、环槽和端部收口结构。夹爪属于弹性工作部件，虽然模型按刚性实体表达，但设计校核时要关注槽数、槽长、壁厚与夹持行程的匹配：夹爪数量多，抱紧接触更均匀，但单爪刚度下降；夹爪数量少，刚性较好，但对刀柄的包裹贴合度降低。端部开口造型兼顾刀具导入和收拢变形，刀具装入时可顺着端口倒角进入夹持孔，不会刮伤刀柄表面。整套结构没有复杂传动件，加工工艺以车削、开槽、钻孔和热处理为主，维护时只需检查夹爪弹性、锥面磨损和锁紧件配合状态，适合作为车床工装设计、刀具夹持机构教学以及非标夹具选型参考。
