民航客机涡扇喷气发动机短舱结构

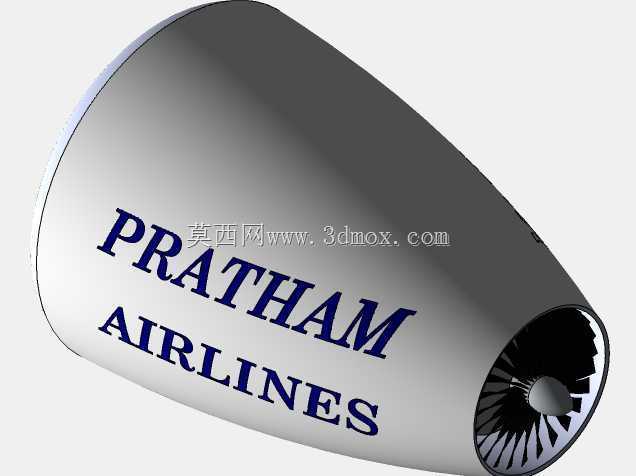

　　这套三维结构围绕民用支线客机使用的涡扇喷气动力单元展开，完整还原了发动机外露短舱、进气整流罩与前端风扇转子的装配关系，建模时把外场维护中最常接触的气动外形边界作为首要还原对象。短舱外壁采用流线型旋成面设计，从前缘唇口向后平滑过渡，曲面曲率沿轴向连续变化，目的是让来流在进入风扇前保持均匀的速度场，避免局部气流分离造成推力损失。模型表面预留了航空公司标识涂装的贴合区域，曲面展开后可直接用于喷涂分色与贴膜工艺验证，这在客改货、航司涂装换装以及维修单位的外观复原作业中都有实际参考价值。

　　从实际装机场景看，这类推进装置吊挂在机翼下方或机身尾部，短舱不仅承担整流功能，还要为内部核心机提供防护、降噪和防火隔离。建模过程中重点处理了进气唇口的圆角厚度、外壁锥度以及尾部喷口的收敛关系，风扇端可见的多级叶片沿轮毂周向均布，叶型带有明显的扭转角，叶片前缘朝向来流方向，符合大涵道比涡扇在亚音速巡航工况下的吸气特征。叶片与机匣内壁之间保留了叶尖间隙，这一间隙在真实发动机中直接影响压气机效率和喘振裕度，结构设计时需要兼顾热膨胀差异与碰磨风险。

　　设计思路上，短舱外形并非单纯的等直径圆筒，而是结合进气道、风扇机匣、反推装置和排气喷管的分段轮廓进行一体化造型。前端整流罩内壁形成收敛通道，把自由来流加速并均匀导入风扇；外壁则按照吊挂安装点、防冰管路通道和检修口盖的位置划分曲面区域。模型在装配层面体现了短舱与风扇转子的同轴关系，中心轴线既是转子回转基准，也是整机推力线的定位基准，安装时需要与机翼吊挂接头配合，保证推力线与飞机纵轴、攻角设定相匹配。

　　在尺寸与安装边界方面，短舱外径决定了机翼离地间隙和吊挂长度，前端进气道唇口不能超出地面安全边界，侧向还要与机翼前缘、襟翼滑轨以及主起舱门保持足够间距。风扇叶片的回转直径受短舱内径约束，叶尖与机匣之间的环形通道面积直接决定涵道比和进气流量。对于结构设计人员而言，这类模型可用于短舱分块、吊挂接口位置校核、维修开口可达性分析以及地面保障设备的空间干涉检查；对于教学和方案演示而言，它能够清晰展示喷气动力从进气、增压到喷流排出的基本构成逻辑。

　　细节处理上，风扇轮毂采用锥面过渡，叶片根部与轮盘连接区域体现了载荷传递路径，工作时叶片承受离心拉伸、气动弯曲和振动交变载荷，因此叶根榫槽、轮盘缘板和阻尼结构在工程设计中都属于关键部位。短舱外表面的高光曲面反映出蒙皮对连续性和平整度的高要求，任何局部凹陷或阶差都会在高速气流中形成附加阻力。喷口端收敛轮廓与风扇旋转件共同构成视觉上的动力输出端，也提示后续设计中需要继续扩展核心机、燃烧室、涡轮、反推格栅和安装节等内部系统，才能形成完整的航空发动机数字样机。
