工业防护电气控制箱外壳结构

　　这套壳体结构面向车间控制柜、小型设备操作箱、仪表接线箱等场景，核心作用是把开关、旋钮、指示灯、显示模块、接线端子和内部电气元件封闭在一个独立空间内。现场使用时，操作人员主要接触门板外侧的控制元件，带电接线区域被箱体和门板隔开，能够降低误触带电部件的风险；同时壳体对粉尘、切削液飞溅、日常擦拭水汽和轻微碰撞形成第一道物理屏障，避免内部元器件直接暴露在生产环境中。

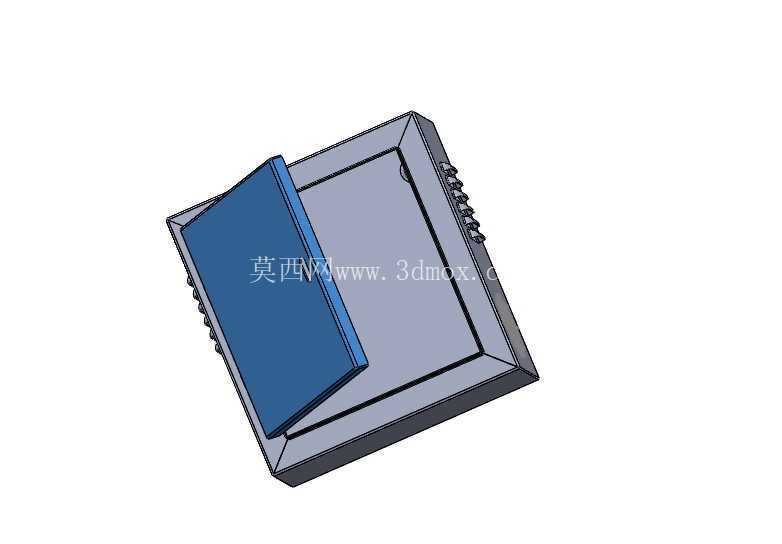

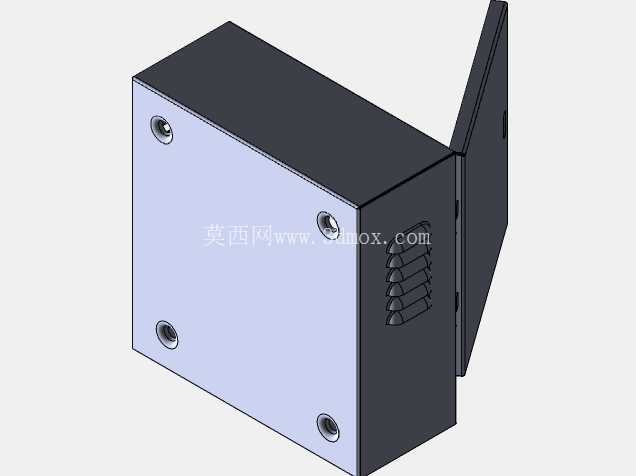

　　从结构组成看，模型由箱体主体、可开启门板、侧边铰链以及门板与箱体之间的配合边界构成。箱体采用薄板折弯成型思路，四周侧壁与后安装面形成容纳空间，边缘通过折边提高薄板刚性，减少大面积平板在受力时的颤动。门板覆盖箱体正面开口，闭合后与箱口形成搭接关系，这种搭接比简单平面对接更有利于控制缝隙走向，也为后续增加密封条、压边结构或防水胶垫留下位置。门板一侧通过铰链与箱体连接，开合轴线靠近侧边，维护时不需要完全拆下门板，即可对内部端子排、继电器、小型控制器或电源模块进行检修。

　　建模时需要重点控制箱口与门板的配合尺寸。箱体外轮廓决定安装占位，门板外形应略覆盖开口边缘，二者之间保留均匀间隙，间隙过小会在喷涂、喷塑后出现干涉，间隙过大则会削弱防护效果并影响外观。侧边铰链位置不能只按视觉摆放，需要核对门板旋转半径，确认开门过程中门板边缘不会与箱体侧壁、安装墙面或周边管线发生碰撞。若门板上布置较重的显示仪表或多个操作元件，还应在铰链侧考虑承载能力，必要时增加铰链数量或加大折弯翻边宽度。

　　内部安装设计通常以后背板为基准，电气元件通过导轨、安装板或螺钉柱固定。箱体内宽、内深和门板内侧凸起空间共同决定可容纳元件的边界：深度方向要给接线弯曲、端子压线和线束扎带留出余量；正面门板上安装按钮、旋钮或显示屏时，要核对元件背部螺母、接线端子与箱内元器件之间的安全距离；侧壁若开设电缆引入孔，应避开主安装板和加强折边，防止孔位削弱箱体刚性。

　　外壳外形为规则矩形，适合靠墙安装或嵌入设备机架。实际选型时，外部高度、宽度和深度要结合安装空间确定，背后固定孔距应与墙体、支架或设备框架匹配；门板开启方向则依据现场维护通道判断，避免门打开后遮挡操作位置。整体结构不追求复杂曲面，而是通过折弯、搭接、铰链和可扩展密封面来满足电气防护、元件安装与维护可达性的要求。
