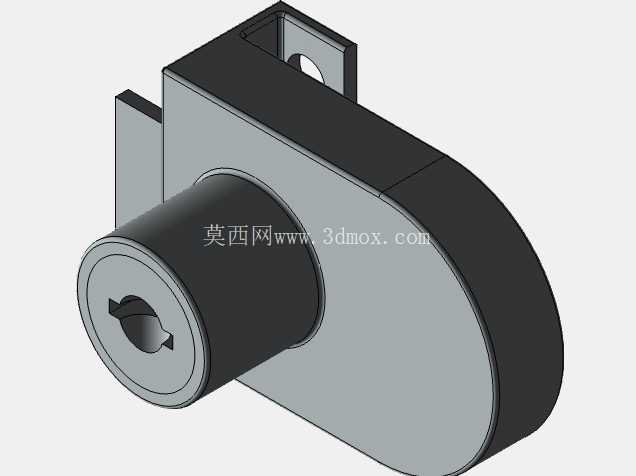

小型锁具锁芯结构三维数模

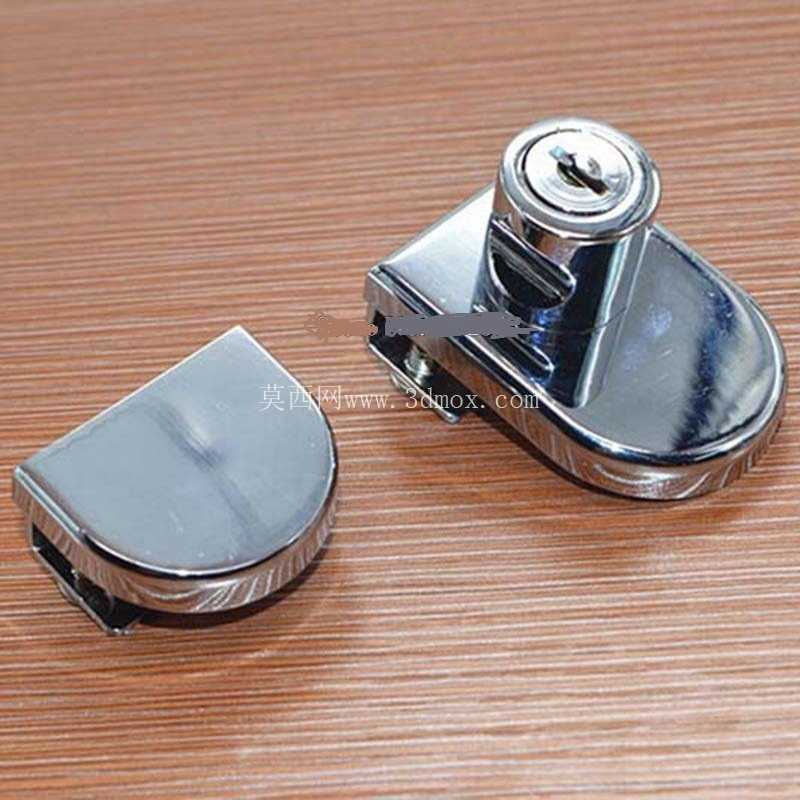

　　设计这个结构的时候，首先要考虑的是安装边界，锁芯主体的圆柱段直径要和门板上的开孔做过渡配合，通常单边留0.1mm的安装间隙，方便装配的时候调整位置，后端的固定挂耳要贴合门板内侧的安装平面，两个固定孔的中心距要和行业通用的安装尺寸对齐，不用额外开模做定制固定件，直接用标准的M3沉头螺丝就能固定。外形上做了半圆弧的尾部包覆结构，一方面是把内部的弹子组件、锁舌传动结构完全包裹起来，避免灰尘、碎屑进入锁体内部造成卡滞，另一方面圆弧过渡的外壳没有尖锐棱角，安装在家具或者设备外侧的时候不会刮蹭到使用者，也能减少外力磕碰对锁体内部结构的损伤。日常接触的小型弹子锁芯结构，多数应用在储物柜、小型设备舱门、办公抽屉这类需要基础权限管控的场景，很多结构工程师在做柜体类、小型设备外壳设计时，经常会碰到锁具安装位的匹配问题，这个数模刚好可以直接导入装配体做干涉检查，不用再从零开始画锁芯的外部轮廓和安装结构。从实际使用场景来看，这类锁芯不需要太高的防盗等级，核心要求是安装便捷、转动顺畅、和门板的配合间隙均匀，不会出现钥匙插拔卡滞、锁舌伸缩不到位的问题。

　　锁芯前端的钥匙孔做了导向倒角，钥匙插入的时候不需要完全对准就能顺着倒角滑进锁芯内部，弹子孔的排布沿着锁芯圆柱的周向均匀分布，每个弹子的弹簧预紧力调整到一致，保证钥匙插入后所有弹子的端面刚好和锁芯外圆齐平，转动的时候不会出现卡顿。锁舌的传动结构做了简化设计，钥匙转动90度就能带动锁舌完成伸出和收回的动作，锁舌的行程控制在12mm左右，刚好能卡住门框上的锁扣位置，不会因为行程太长导致转动费力，也不会因为行程太短出现锁不紧的情况。做结构匹配的时候要注意，锁体尾部的半圆弧外壳不能和门板内侧的加强筋、走线槽产生干涉，安装位周围要留出至少5mm的操作空间，方便使用者用手转动钥匙的时候不会被周围的结构挡住。

　　很多新手设计师在选锁具的时候，经常只看锁芯的正面尺寸，忽略了尾部的安装深度，导致锁体装上去之后尾部顶到内部的元器件或者结构件，这个数模把所有的外部轮廓、安装孔位、转动边界都做了准确的还原，导入装配体之后可以直接做静态干涉检查，也能模拟钥匙转动的时候锁舌的运动范围，确认锁舌伸出的时候不会和周边的结构产生碰撞。从材料选型的角度来看，这类锁芯的外壳通常用锌合金压铸成型，表面做喷塑或者镀铬处理，兼顾耐磨和防锈的需求，内部的弹子和弹簧用不锈钢材质，长期使用不会出现锈蚀卡滞的问题，锁舌部分用钢质冲压件，强度足够承受日常的插拔和撞击力，不会因为外力撬动就出现变形。

　　设计的时候还要考虑钥匙的插拔角度，钥匙孔的中心轴线要和门板平面垂直，偏差不能超过2度，不然钥匙插入的时候会和孔壁产生摩擦，时间长了会把钥匙孔磨花，也会增加插拔的阻力。安装挂耳的厚度做了2mm的加强设计，固定孔周围做了沉台，螺丝锁紧之后螺丝头不会突出挂耳平面，避免和门板内侧产生间隙，导致锁体安装之后出现晃动。整个锁体的外部轮廓没有做多余的装饰结构，所有的曲面都是为了实现功能或者优化装配体验，半圆弧的尾部结构除了防护内部组件之外，还能在装配的时候起到导向作用，把锁芯从门板外侧插入开孔的时候，圆弧面可以顺着开孔滑入，不需要刻意对准角度，提升装配的效率。在做批量产品设计的时候，这类通用锁芯的互换性很重要，这个数模的尺寸完全符合行业通用的安装规范，替换不同厂家的同规格锁芯不需要修改安装位的结构，能减少后续供应链调整带来的设计变更成本。
