三相电力变压器铁芯夹件结构设计

　　该结构为三相油浸式电力变压器的铁芯夹装组件，是变压器铁芯装配环节的核心承载部件，主要应用于10kV及以下电压等级的配电变压器生产场景，在城乡配电网改造、工矿企业内部供电、商业综合体配电系统中都有广泛的适配空间。夹件整体采用长条形框架式布局，沿铁芯叠片的竖直方向对称布置，上下两组夹件配合穿芯螺杆、拉板结构完成对三相三柱式铁芯的整体压紧固定，避免变压器运行过程中因电磁振动、短路电动力冲击导致铁芯叠片移位、松散，进而引发空载损耗升高、局部过热、噪音超标等运行故障。

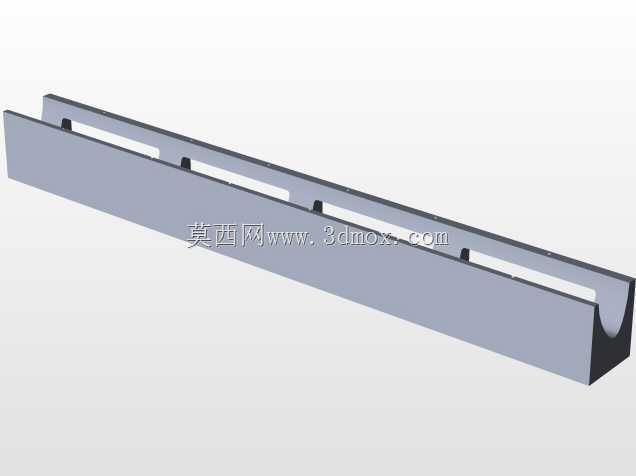

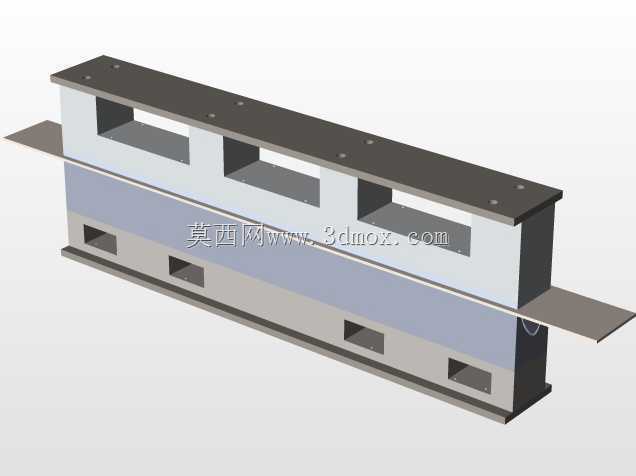

　　从结构功能来看，上部夹件沿长度方向均匀开设了多组螺栓安装孔，用于连接上夹件肢板、压钉结构，可对铁芯上铁轭的叠片端面施加均匀的压紧力，同时上部夹件预留的三个矩形开口刚好对应三相铁芯柱的上轭位置，既避让了铁芯柱与上轭的连接区域，减少夹件与铁芯叠片的无效接触面积，也为后续绕组套装、引线排布留出了足够的操作空间。下部夹件对应开设了多组矩形通风槽口，在变压器油箱内部油流循环过程中，冷却油可通过槽口直接接触铁芯下轭的叠片表面，带走铁芯运行产生的空载损耗热量，避免下轭区域因油流不畅形成局部过热死角。夹件两侧向外延伸的平板结构为油箱定位安装面，安装面与夹件主体采用折弯一体成型结构，无需额外焊接定位支座，可直接通过螺栓与变压器油箱底部的定位槽配合，完成铁芯绕组整体的落位固定，安装面的平面度公差控制在0.2mm以内，可避免落位后铁芯整体出现倾斜、绕组与油箱壁安全距离不足的问题。

　　设计过程中，夹件主体采用6mm厚的热轧低合金钢板折弯成型，折弯处设置了合理的圆角过渡，避免应力集中导致夹件在长期压紧力作用下出现开裂变形；夹件与铁芯叠片接触的表面粘贴了3mm厚的绝缘纸板，切断夹件与铁芯之间的导电通路，避免形成多点接地引发的铁芯环流故障。夹件的长度尺寸根据三相铁芯柱的中心距确定，相邻两个开口的中心距与铁芯柱中心距保持一致，确保夹件压紧力均匀作用在铁轭的受力区域，不会出现局部压空、叠片翘曲的问题；夹件的高度方向尺寸根据铁轭的叠厚确定，刚好覆盖铁轭的整个侧面高度，同时预留了压钉的安装行程空间，可在铁芯叠片出现自然沉降后通过调整压钉行程补偿压紧力。

　　在实际装配场景中，该夹件结构可适配不同容量等级的同铁芯直径变压器，只需调整夹件的长度尺寸即可匹配不同的铁芯柱中心距，零部件通用化程度较高，可有效减少生产环节的板材下料、折弯模具种类，降低生产制造成本。夹件上预留的接地螺栓安装位，可直接连接铁芯接地片，无需在夹件上额外焊接接地支座，简化了装配工序；夹件侧面的开孔可用于固定绕组的轴向压紧垫块，在变压器发生出口短路时，可将绕组受到的轴向电动力传递到夹件结构上，再通过夹件与油箱的连接结构将力传递到油箱本体，提升整体结构的抗短路能力。夹件的所有外露边缘都做了倒钝处理，避免装配过程中划伤绝缘件、操作人员，同时也减少了变压器运行过程中尖端放电的风险。
