航空涡轮喷气式发动机结构三维建模

　　在航空动力装备的结构设计环节，这类涡轮喷气式推进装置的三维建模，核心是还原其内部流道与转子系统的装配匹配关系，为后续的结构验证、原理教学、部件改型提供可直接调用的数字化参考。从实际应用场景来看，这类动力装置主要适配亚音速、跨音速固定翼飞行器的动力输出需求，核心作用是通过工质的压缩、燃烧、膨胀喷射过程，将燃料化学能转化为飞行器前进所需的反作用推力，是早期民用干线客机、军用歼击机的核心动力来源，目前也常作为航空类院校、机械专业教学环节的典型案例，用于讲解叶轮机械的工作逻辑、转子动力学匹配特性。

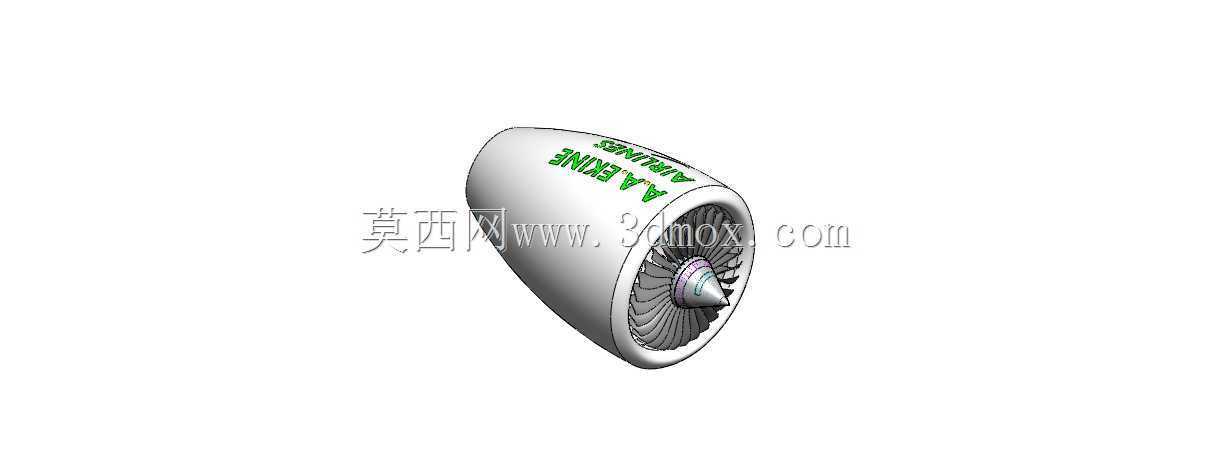

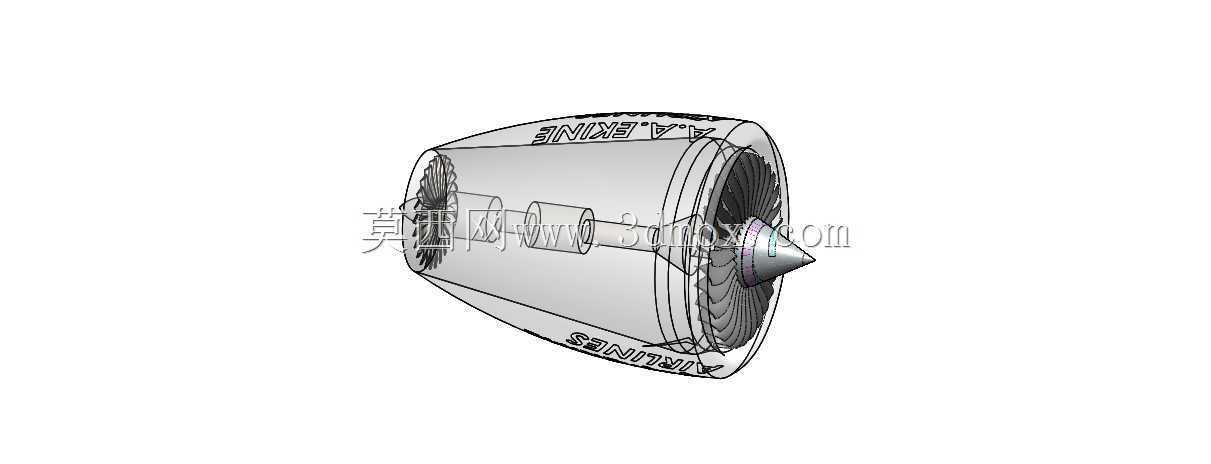

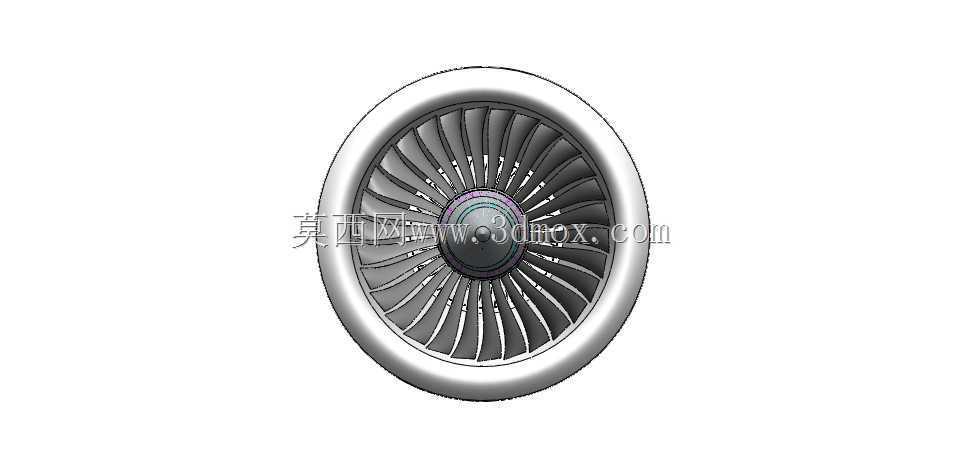

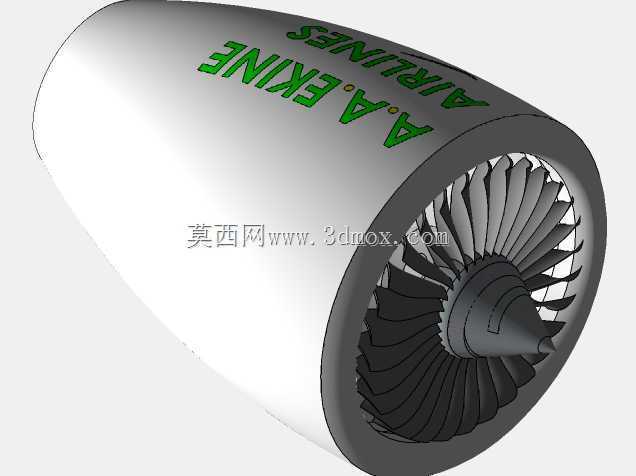

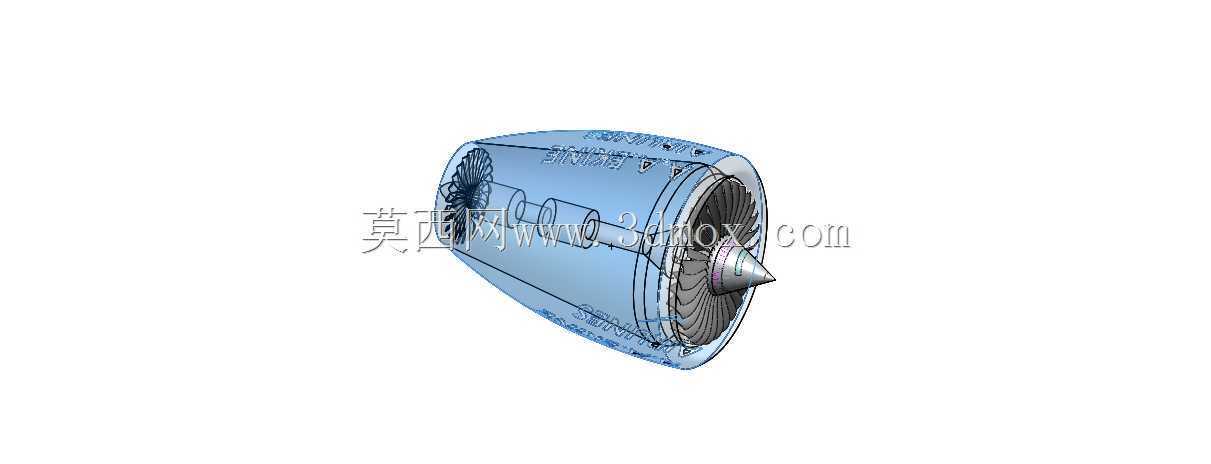

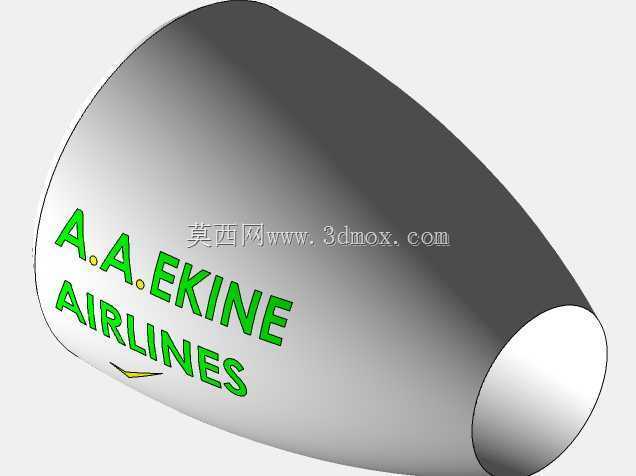

　　从功能特性来看，该结构完整覆盖了进气整流段、低压压气机段、高压压气机段、环形燃烧室、高压涡轮段、低压涡轮段、尾喷管收敛段的全部核心部件，进气端的整流罩采用流线型旋成体设计，能够在高速来流条件下降低进气畸变，将均匀的气流导入压气机叶轮区域；压气机部分的多级叶片采用扭向设计，匹配不同半径位置的线速度差异，实现对气流的逐级增压，保证进入燃烧室的空气达到足够的压力与流速，满足燃烧效率要求；燃烧室采用环形腔室结构，预留了燃油喷嘴安装位与火焰筒冷却通道，能够保证燃油与高压空气充分混合，稳定组织燃烧过程，同时避免高温燃气直接冲刷腔室壁面造成结构过热；涡轮段与压气机段采用同轴连接设计，高温燃气膨胀做功驱动涡轮转动，同步带动前端压气机叶轮持续运转，实现整个工作循环的自维持；尾喷管采用收敛型结构设计，能够将做功后的高温高压燃气加速喷出，最大化反作用推力的输出效率。

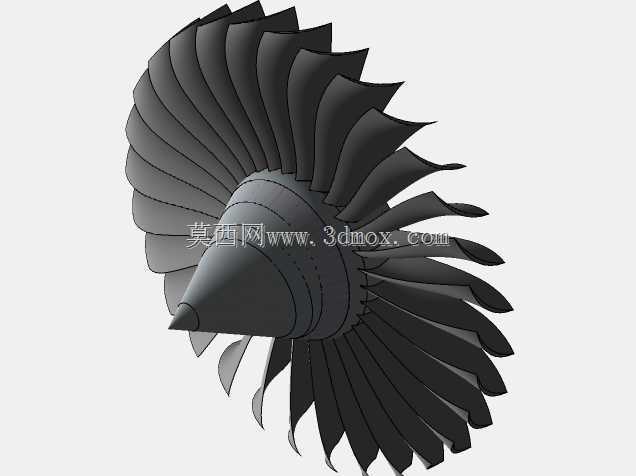

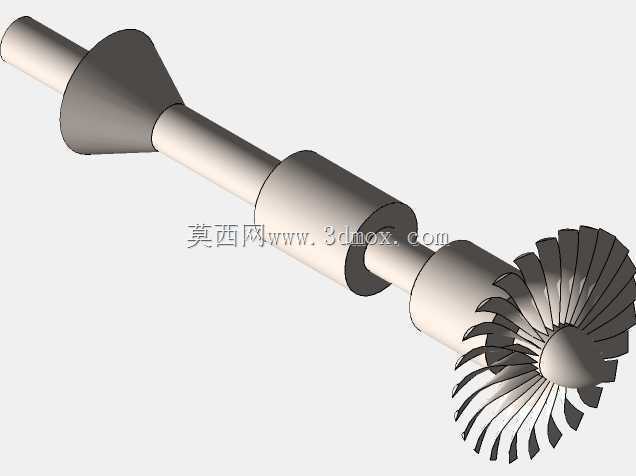

　　在设计思路的落地层面，建模过程中优先保证了各转子部件的同轴度约束，所有叶轮类零件的回转中心统一对齐整机轴线，避免后续装配仿真中出现转子偏心的问题；静子部件与转子部件之间预留了符合工程实际的径向间隙，既保证转子高速运转时不会与静子机匣发生刮蹭，又能控制间隙值在合理范围，减少气流泄漏带来的效率损失。机匣部分采用分段式法兰连接结构，每段机匣对应一个功能段的部件安装，既方便加工制造环节的工艺拆分，也能满足后续维护过程中对内部叶片、燃烧室部件的检修拆装需求，法兰连接位置预留了螺栓孔阵列，符合航空装备紧固件排布的通用规范。

　　从外形尺寸与安装边界来看，该模型还原的是中小推力级别的喷气发动机结构，整体最大外径集中在进气机匣与涡轮机匣位置，整机轴向长度与最大外径的比值符合早期涡喷发动机的尺寸比例，安装边设置在进气机匣后端与尾喷管前端的法兰位置，能够匹配飞行器机身的发动机舱安装接口，安装过程中需要保证整机轴线与飞行器机身轴线平行，避免推力方向出现偏斜带来的附加力矩；转子支撑位置分别设置在压气机前端、压气机与涡轮之间、涡轮后端三个点位，采用三点支撑结构保证转子高速运转时的刚度，避免出现临界转速下的共振问题。建模过程中对叶片的叶型曲线做了简化还原，既保留了叶型的弯掠特征与安装角规律，又避免了过于复杂的叶型细节给后续网格划分、仿真计算带来不必要的工作量，适合用于原理展示、装配干涉检查、教学演示等场景，也可作为同类动力装置改型设计的基础参考框架，帮助设计人员快速梳理整机的结构布局逻辑，减少前期方案阶段的重复建模工作量。
