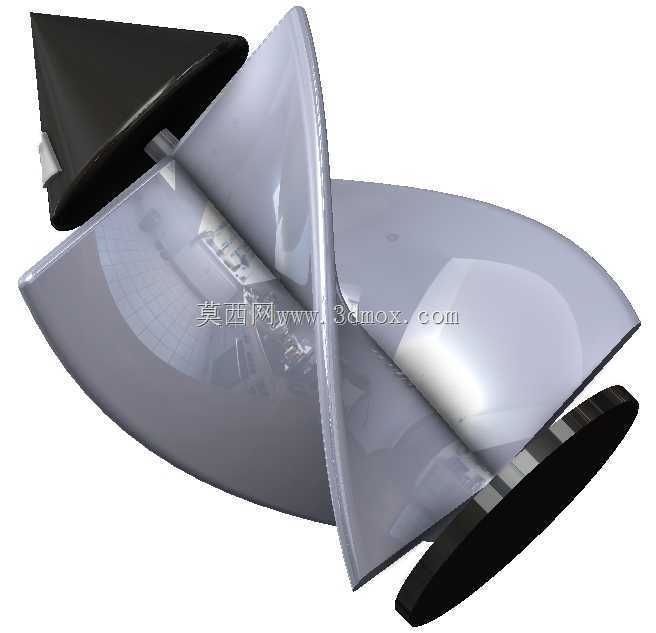

垂直轴风力驱动风轮结构设计

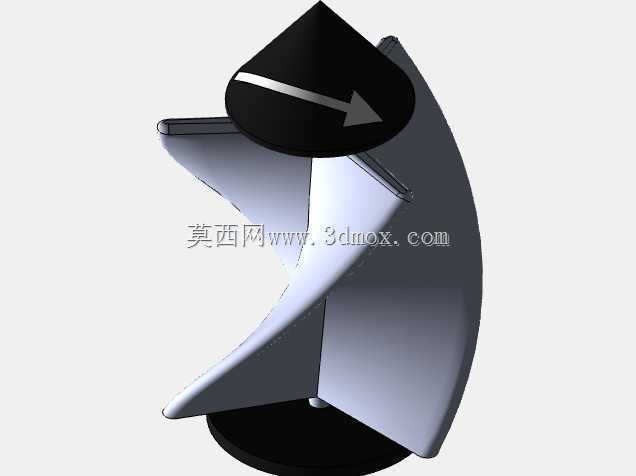

　　该垂直风轮结构主要面向分布式微小型风能采集场景，可适配离网型小型供电系统、户外监测设备自供电单元、建筑外立面风能回收装置等应用场景，区别于传统水平轴风轮，其无需对风机构即可捕获任意方向来流的风能，在紊流占比高的城市近地面、山地垭口等风向多变的区域具备更稳定的做功表现。从功能实现逻辑来看，该风轮采用螺旋曲面叶片构型，叶片沿中心转轴呈螺旋升角排布，来流接触叶片曲面时会沿曲面切向分流，推动整体结构绕垂直轴持续旋转，将空气流动的动能转化为转轴输出的旋转机械能，可直接连接微型发电机实现电能转换，也可通过传动结构连接小型负载实现机械动力输出。设计过程中优先考虑了低风速启动特性，叶片前缘做了圆弧过渡处理，避免来流在叶片前缘产生大面积流动分离，

　　降低启动所需的临界风速，同时螺旋连续曲面的构型可保证任意风向下至少有一组叶片处于有效做功区间，消除旋转过程中的扭矩死点，让输出扭矩的波动幅度控制在合理区间，降低后续传动结构的冲击载荷。从结构边界来看，该风轮整体为回转类构型，径向最大尺寸为叶片外缘到中心转轴的距离，轴向高度覆盖从顶部导流端盖到底部安装基座的范围，安装时仅需固定底部基座的转轴安装位，无需额外搭建水平轴风轮所需的尾舵对风结构、高耸塔架的偏航机构，整体安装占用的水平投影面积更小，适配空间受限的安装场景。叶片曲面的曲率经过多轮迭代调整，兼顾了做功效率与结构刚度，曲面的螺旋升角沿轴向呈渐变设计，靠近顶部的区段升角更大，可引导上部来流沿曲面向下导流，减少叶尖位置的绕流损失，

　　靠近下部的区段升角更小，可最大化承接来流的推力，提升扭矩输出效率。顶部的锥形导流端盖可引导上方来流向四周叶片表面分流，避免气流在风轮顶部中心区域形成滞止涡区，降低风轮旋转过程中的气动阻力。叶片与中心转轴的连接位置做了局部加厚处理，可承受旋转过程中产生的离心载荷与气动交变载荷，避免长期运行过程中连接位置出现疲劳断裂问题，底部基座预留了标准的轴连接接口，可适配不同规格的微型发电机、传动轴承座，无需额外做转接结构设计。在实际选型适配时，可根据安装区域的年平均风速调整叶片的径向尺寸与螺旋升角参数，低风速区域可适当增大叶片径向尺寸，提升低风速下的扭矩输出，高风速区域可适当缩小径向尺寸，降低风轮整体的风阻载荷，提升结构运行的安全性。

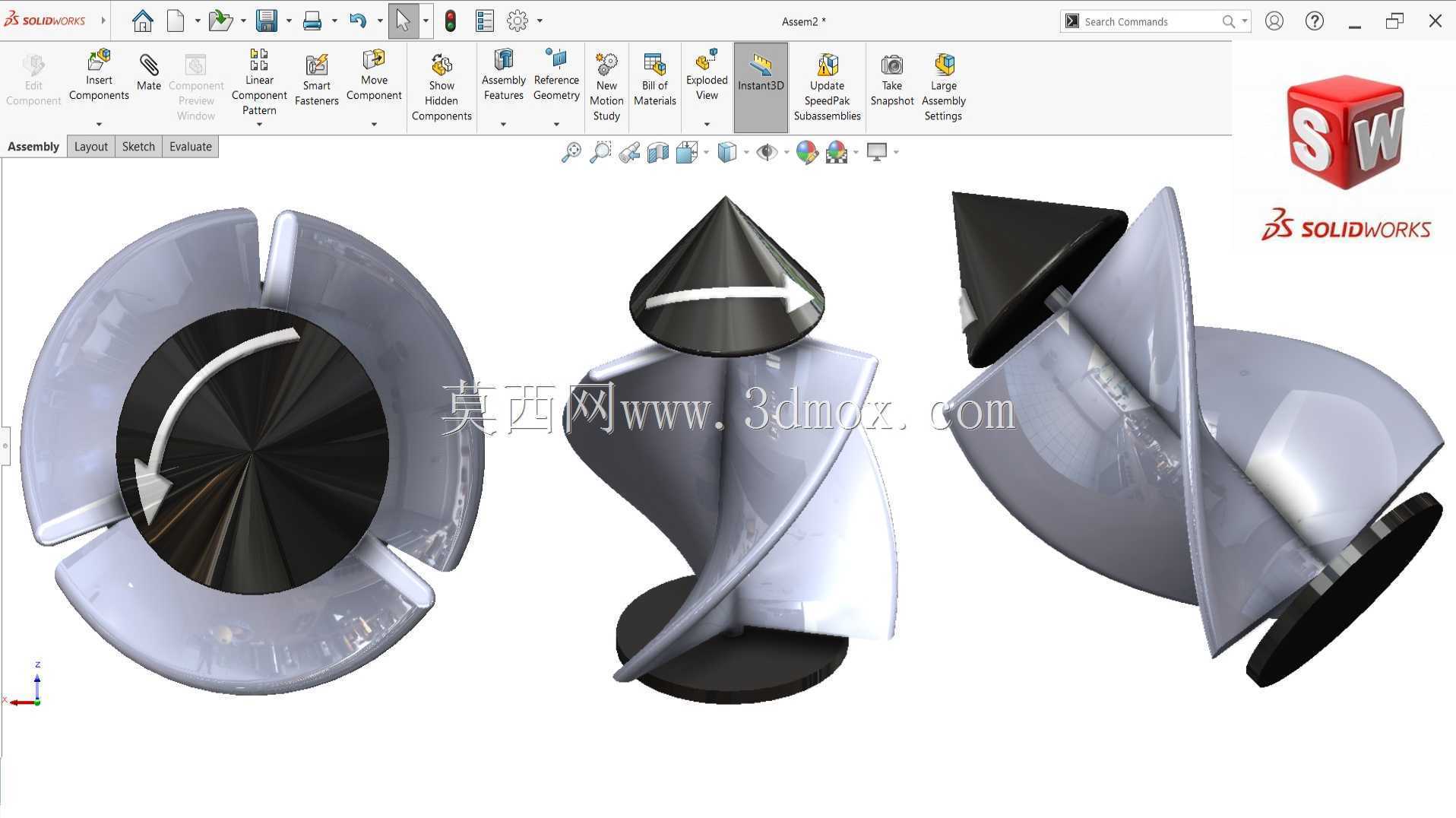

　　该结构的旋转轴线垂直于地面，运行过程中叶片的旋转平面平行于地面，相比水平轴风轮，其运行过程中的气动噪音更低，适合在居民区、办公区周边的分布式风能回收场景使用，同时其整体结构无外露的高速旋转尖端，运行过程中的安全冗余更高，可降低异物触碰、鸟类撞击的风险。建模过程中对叶片曲面做了连续曲率检查，保证曲面无褶皱、无曲率突变，后续若要做流体仿真验证或开模量产，可直接基于该模型抽取流体域、生成加工刀路，无需额外做曲面修复工作，中心转轴与叶片的连接位置做了装配间隙预留，可适配不同厚度的连接紧固件，方便实际生产过程中的装配调整。
