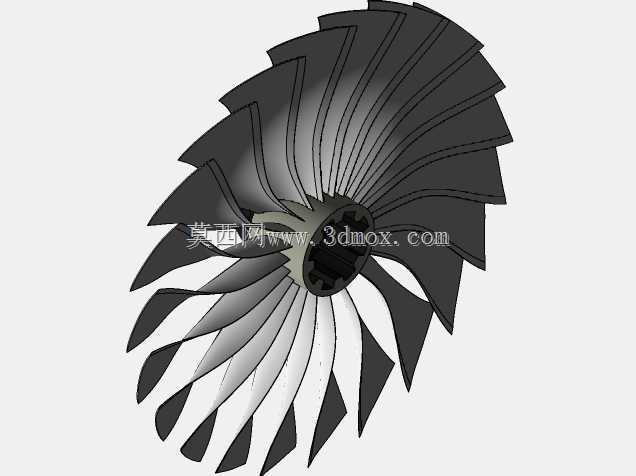

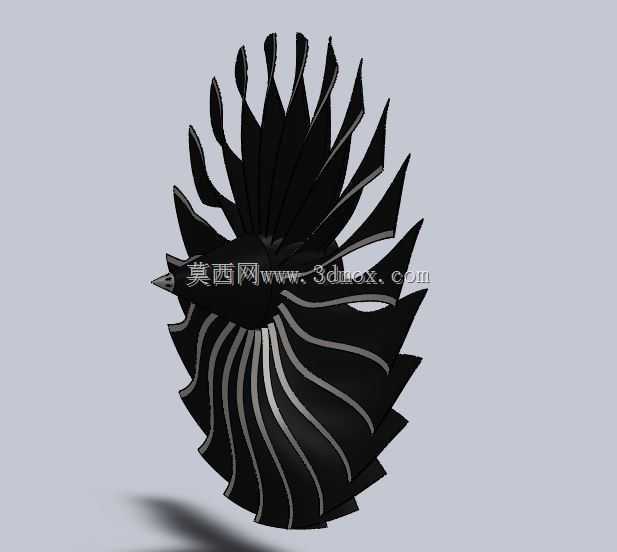

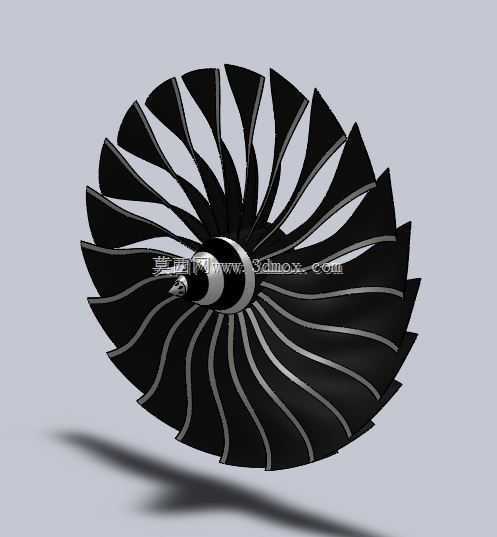

这款涡扇发动机风扇叶片的三维结构,是民用大涵道比航空发动机最前端的核心做功部件,日常接触到的窄体干线客机、大型军用运输机的动力前端,都能见到这类结构的身影,它直接承接发动机进气道来流,是整台发动机第一个接触外界空气的旋转做功组件,承担着整台发动机80%以上的推力产出任务,其气动效率、结构强度直接决定了整台发动机的油耗水平、推力裕度与服役寿命。
从实际装机的应用场景来看,这类叶片工作在发动机进气道后方的低压压气机最前端,单台大涵道比涡扇通常会布置18-24片同规格的宽弦叶片,沿风扇轮盘周向均匀安装,叶片根部通过燕尾形榫头与轮盘榫槽配合锁紧,安装边的公差配合需要控制在微米级,避免高速旋转下出现微动磨损,工作转速区间通常在3000-5000r/min,叶尖线速度能超过450m/s,需要同时承受进气道来流的气动载荷、高速旋转的离心载荷、飞鸟撞击的外来物冲击载荷,以及不同高度下温度交变带来的热应力,设计时需要在气动效率、结构重量、抗冲击性能三者之间找到最优平衡点。
做这款叶片的三维建模时,首先要敲定的是叶身的气动型面,从叶根到叶尖的翼型截面是连续扭转的,叶根处的翼型安装角更大、叶型厚度更高,用来匹配轮盘处较低的线速度,同时保证根部的结构强度,能传递整个叶身的离心载荷到轮盘上;越往叶尖方向,翼型安装角逐渐减小,叶型厚度逐步降低,适配叶尖处更高的线速度,减少叶尖处的气流分离损失,叶身表面的流线型曲面需要保证二阶连续,不能有局部的曲率突变,否则会在高速气流下产生局部激波,额外增加气动阻力,甚至引发叶片的高频振动。叶片前缘做了小半径的钝圆处理,不是尖锐的切割结构,这是为了在遭遇低空飞鸟、砂石等外来物撞击时,能通过钝圆前缘分散冲击载荷,避免叶片前缘出现豁口引发应力集中,后缘则做了逐步收薄的处理,厚度从叶身中部的几毫米逐步过渡到后缘的0.3-0.5mm,减少尾迹涡流带来的能量损失。
从安装边界来看,这类叶片的叶身长度通常在500-800mm区间,对应不同推力等级的发动机型号,叶片根部的榫头宽度、榫槽配合尺寸完全匹配对应轮盘的安装接口,不需要额外的转接结构就能直接装配,叶尖与发动机风扇机匣的间隙控制在1-2mm,间隙过大会导致叶尖漏气降低压气效率,间隙过小则会在发动机工作受热膨胀、叶片离心伸长时出现叶尖刮磨机匣的故障。叶片中间的凸肩结构(也就是部分窄弦叶片上的叶身阻尼凸台)在这款宽弦叶片上被取消,改用内部的蜂窝夹芯结构来提升叶身的刚性,既减少了凸肩带来的气动阻力,又能保证叶身的固有频率避开发动机工作转速下的激振频率,避免出现共振断叶的严重故障。
在实际的工程设计迭代中,这类叶片的型面调整需要反复结合CFD流场仿真与有限元强度校核,每一次叶型扭转角、厚度分布的微调,都要同步验证离心载荷下的叶身伸长量、不同工况下的气动效率、以及鸟撞工况下的结构剩余强度,建模时需要把叶身的气动型面、根部榫头的配合面、叶尖的间隙控制面都做到参数化可调,方便后续根据仿真结果快速迭代修改,而不是做成不可编辑的固定实体。另外叶片表面的粗糙度要求也很高,建模时的曲面质量直接对应后续加工的表面质量,若曲面存在微小的褶皱、不光顺区域,加工出来的叶片在高速气流下会产生额外的摩擦阻力,长期服役还会在褶皱位置出现积垢、腐蚀,缩短叶片的检修间隔。
很多刚接触航空动力结构的建模者容易把这类风扇叶片和普通的工业通风风扇叶片混淆,实际上两者的设计逻辑完全不同:工业通风风扇的叶片只需要满足低转速下的通风效率,对型面精度、结构强度的要求低很多,而涡扇发动机的风扇叶片需要在高温、高转速、高载荷的极端工况下长期稳定工作,每一处型面变化、每一个尺寸公差都有明确的工程依据,哪怕是叶根与轮盘配合处的倒角大小,都需要经过强度校核确定,避免倒角过小引发应力集中,或是倒角过大影响配合面的接触面积。建模时还要考虑叶片的质量分布,整圈叶片的质量差需要控制在克级,避免高速旋转时出现过大的不平衡量,导致发动机整机振动超标,因此每一片叶片的实体建模都要严格控制质心位置,保证同批次叶片的质心偏差在允许范围内。
