轴向带边嵌入式安装油压测压表结构

　　这款盘装式压力检测仪表，主要面向液压站、润滑系统、气动控制回路的压力监测场景，在工业设备的操作面板上承担压力数值直观显示的作用，帮助运维人员快速掌握管路内的流体压力状态，避免系统超压引发的密封失效、管路爆裂或者元件损坏问题。从结构设计来看，整体采用轴向引压的布局，引压接头从表体后侧伸出，和表盘平面呈垂直布置，这种结构的优势在于安装后表盘完全贴合设备面板表面，不会在操作侧突出过多结构，避免人员操作时误碰表体，同时也能让面板布局更整洁规整，适合各类紧凑型液压控制柜、小型动力单元的面板集成。表圈采用带安装孔的法兰边结构，三个均布的安装沉孔可以直接从面板正面穿入螺丝完成固定，不需要在面板后侧预留额外的紧固操作空间，对于内部布线、

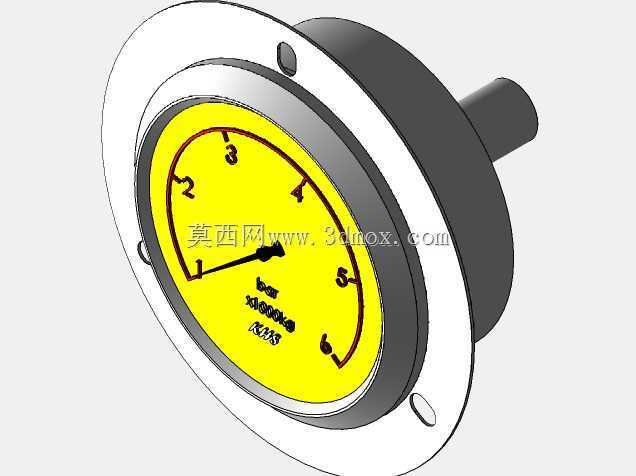

　　布管密集的控制柜来说，这种安装方式能大幅降低装配难度，后期维护拆卸也不需要挪动柜内的管线。表盘部分采用高对比度的黄底黑字刻度设计，刻度范围覆盖0到6bar的压力区间，同时标注了对应千帕级的压力换算标识，指针采用锥形配重结构，在设备存在小幅振动的工况下也能保持指示稳定，不会出现指针抖动导致读数困难的问题。表蒙采用内嵌式安装结构，和表圈的配合面预留了密封槽，可以加装橡胶密封圈，达到面板正面的防泼溅效果，适配车间内存在少量切削液、润滑油飞溅的使用场景。设计过程中，首先明确了盘装安装的边界约束：面板开孔尺寸需要和表体的嵌入直径匹配，法兰边的外径要比开孔直径大出足够的压合宽度，保证安装后不会出现表体从开孔处脱落的问题；

　　后侧引压接头的长度需要控制在合理范围，避免接头过长和柜内其他元件发生干涉，同时接头的螺纹规格选用通用的管螺纹标准，不需要额外定制转接头就能和常规液压管路连接。内部的机芯传动结构采用扇形齿轮加中心齿轮的传动方案，将弹簧管的形变位移放大后传递给指针，传动副的间隙控制在极小范围，保证压力升降过程中指针的回程误差控制在工业仪表允许的精度范围内。表壳采用黑色硬质工程塑料材质，既能够降低整体重量，又具备足够的结构强度，在面板安装后可以承受一定的外力冲击，不会轻易出现壳体开裂的问题。从安装边界来看，嵌入面板部分的圆柱段直径统一，安装时只需要在面板上加工对应尺寸的圆孔，不需要加工复杂的异形定位结构，三个安装孔的位置在法兰边上均布，

　　现场配钻时不需要复杂的定位工装，就能快速完成孔位加工。引压接头位于表体后侧的中心位置，布管时可以直接沿垂直面板的方向排布管路，不需要弯折管路来避让表体结构，能减少管路的弯折应力，延长管路密封件的使用寿命。在实际选型应用中，这类轴向带边的测压表常被用在小型液压动力单元的控制面板、机床的润滑系统面板、小型空压机的控制箱上，因为其安装后正面平齐的特点，也适合用在需要经常擦拭清洁的食品加工设备、包装设备的面板上，不容易积藏油污和灰尘。设计时还考虑了不同压力量程的通用性，整个表体的外壳、安装法兰、引压接头的结构尺寸保持统一，只需要更换内部的弹簧管和表盘刻度，就能适配不同压力范围的检测需求，不需要重新开模制作外壳零件，能有效降低系列化产品的制造成本。指针的轴套和中心轴采用过盈配合安装，装配时可以通过调整轴套的角度来校准指针的零位，不需要拆解整个表体就能完成现场的零位校准，降低后期维护的难度。表圈和表壳的连接采用卷边压合的工艺，装配完成后整体结构牢固，不会因为长期的振动出现表圈松动、表盘移位的问题，适配工业现场存在持续振动的使用工况。
