B14法兰蜗轮蜗杆减速传动箱体

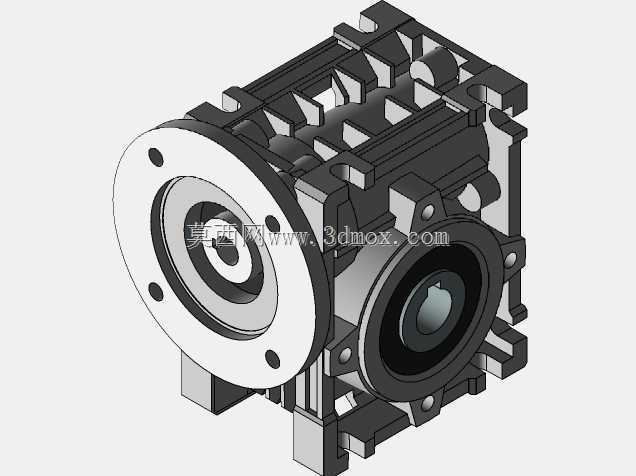

　　在包装输送线、小型食品灌装设备、轻工辅机以及自动化辊道改型项目里，紧凑安装空间里的低速大扭矩输出一直是传动布置的难点。直连电机若直接驱动负载，转速偏高、扭矩不足，还要额外布置链轮、张紧机构和防护壳，整机外廓会被拉长；选用同轴齿轮箱虽然传动效率高，但对输入、输出同轴度要求严格，遇到侧边布置电机或需要直角换向的机架时并不顺手。这套B14法兰安装形式的蜗轮蜗杆减速箱体，正是围绕小功率直角传动场景建立的三维结构，输入侧采用圆形法兰对接电机，输出轴从箱体正面伸出，电机轴线与输出轴线呈空间交错布置，能够在不增加机架长度的情况下完成减速增扭。

　　从实际选型角度看，这类箱体常见于0.18kW到1.5kW区间的小功率驱动，适配IEC标准电机端盖。模型中输入法兰保留了均匀分布的安装孔，法兰端面与电机止口形成径向定位，装配时先让电机轴伸入蜗杆联轴器区域，再用螺栓穿过法兰孔压紧，止口承担同轴定位，螺栓承担轴向锁紧，可减少电机悬臂带来的偏心振动。箱体外侧的散热筋并非装饰结构，蜗轮蜗杆啮合时滑动摩擦比例较高，油温上升后壳体需要通过筋片增加与空气的接触面积；筋片沿箱体轮廓连续布置，既增强散热，也提高了压铸铝合金壳体的刚性，避免薄壁箱体在轴承座区域产生局部变形。

　　输出端是整台减速箱承载最复杂的位置。模型中输出轴端采用较大直径的圆形法兰面，轴孔位于中心，周围螺栓孔用于连接负载法兰或安装工作机构。蜗轮通常以键连接或锁紧方式固定在输出轴上，蜗杆转动时带动蜗轮降速，输出端可获得较低转速和较高扭矩。设计时需要重点校核输出轴的悬臂载荷：若直接悬挂链轮、同步带轮或搅拌桨，径向力会作用在轴承支点外侧，轴承寿命和轴的挠度都会受到影响。因此在三维布置中，输出轴承座被做成加厚凸台，螺栓连接区域周围保留足够壁厚，使锁紧力能够传递到箱体主承力骨架，而不是集中在薄弱盖板上。

　　箱体中部的剖分结构体现了装配工艺逻辑。蜗轮、蜗杆、轴承、油封和调整垫片都需要在装配阶段进入内腔，外壳不能做成完全封闭实体。模型中可见多组连接凸耳和螺钉柱，箱盖与箱体结合面围绕内腔形成连续密封边界，装配时可在结合面涂密封胶或加装纸垫，防止齿轮油从分型面渗漏。侧面和端部的轴承孔采用台阶式结构，外圈靠孔肩定位，外侧由端盖或油封座压紧；这种方式便于控制轴承轴向游隙，也能在维修时拆开端盖检查蜗轮磨损情况。对于需要频繁正反转的设备，蜗轮副侧隙会影响定位重复性，结构设计时可通过调整垫片厚度或轴承端盖位置控制轴向窜动，使啮合接触斑点落在齿面合理区域。

　　安装边界方面，B14法兰的特点是电机侧不靠大底脚承重，而是依靠圆形法兰直接固定，因此机架上需要加工出与止口配合的定位圆和螺栓孔。若机架板太薄，电机重量和反扭矩会让安装板产生翘曲，实际布置时常在法兰背面增加加强筋或焊接加厚衬板。箱体下部可根据机型设置底脚或扭力臂支撑，模型呈现的方形外廓和侧边凸台为固定方式预留了空间。设备布局时，不能只看箱体本体长宽，还要给电机接线盒、输出端联轴器、放油螺塞、注油孔和检修盖板留出操作距离；尤其是输出法兰前方，装入带轮或链轮后需要保证护罩可安装，侧面则要保留箱盖螺栓的扳手空间。

　　润滑与维护在蜗轮蜗杆箱中不能忽略。蜗杆通常位于蜗轮侧下方或侧方，油位需要同时满足蜗杆轴承润滑和蜗轮齿面带油要求。三维结构里内腔底部形成储油区，蜗轮旋转时可将润滑油带到啮合区，油封则布置在输入、输出轴穿出箱体的位置，防止油液沿轴外泄。选型时还要注意自锁特性：小导程角蜗杆在某些速比下具有反向自锁倾向，可用于提升、翻转等机构的辅助保持，但不能把它当作可靠制动器，尤其在惯性负载或振动工况下，仍应配置独立制动或防逆转装置。

　　从建模细节看，壳体外轮廓兼顾压铸工艺和轻量化要求，壁厚过渡尽量均匀，转角处设置圆角以减少应力集中；散热筋之间留出清砂和模具脱模空间，凸台螺栓孔避免与内腔油道、轴承孔发生干涉。输入法兰、输出法兰、箱体主腔和侧盖之间的层级关系清晰，适合在整机设计中作为标准传动部件调用。工程师在输送辊道、小型搅拌装置、转盘机构、闸门启闭和辅机摆动机构中使用时，可先依据输出转速、扭矩、径向载荷和安装姿态确定机座号，再把该箱体作为边界参考，完成电机连接、负载轴系、护罩和机架的协同设计。
