k-36冲击式破碎机粉碎盘结构设计

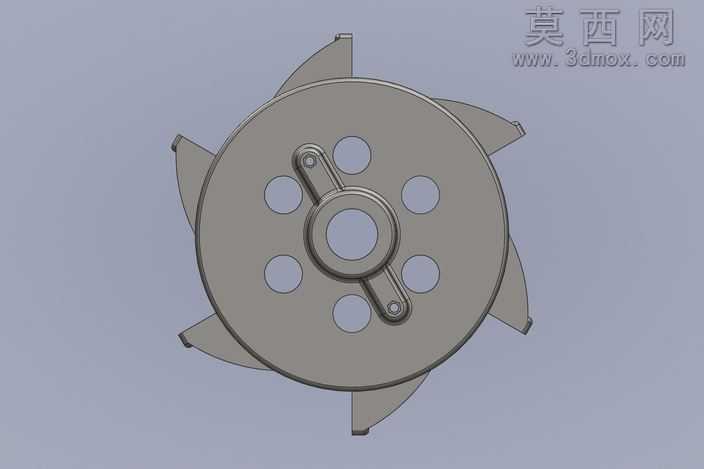

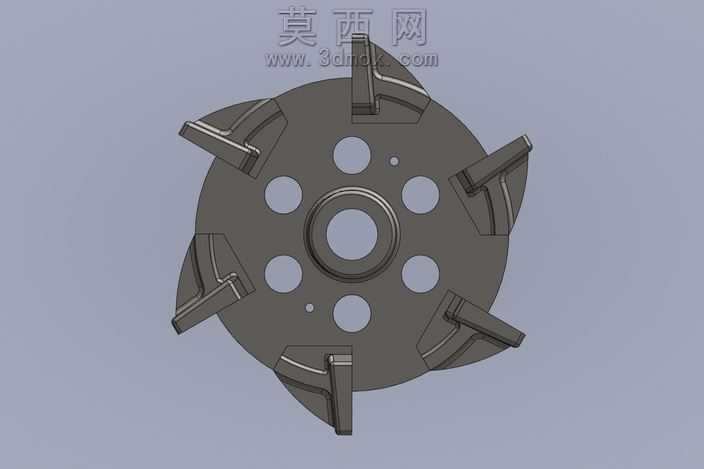

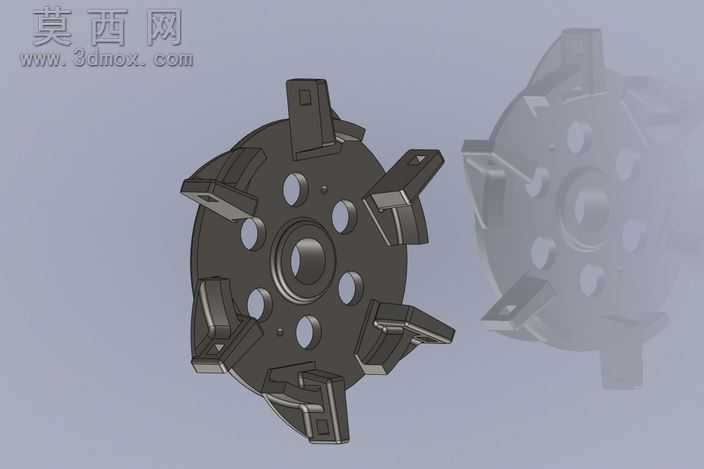

本作品为k-36冲击式破碎机核心工作部件粉碎盘的三维参数化建模成果，建模过程严格遵循冲击式破碎机的实际工况载荷要求与装配配合公差标准，采用自底向上的建模逻辑完成整体结构搭建。首先依据粉碎盘的实际工作受力特性，对盘体基体、周向安装的打击块、定位卡槽、中心装配轴孔等核心结构进行分步特征创建，对盘体上的异形安装槽采用拉伸切除结合倒角、圆角特征完成细节处理，所有安装位的尺寸参数均匹配对应冲击块的装配要求，保证各部件装配后无干涉、配合间隙符合设备运行的公差范围。材质设定上，针对粉碎盘长期承受高速物料冲击、摩擦磨损的工况，将盘体基体材质设定为高强度铸钢，对周向直接接触物料的打击块部位赋予高铬耐磨铸铁材质属性，在渲染环节通过不同的材质粗糙度、金属度参数区分不同材质区域，直观呈现部件的材质分区设计。结构设计层面，充分考虑粉碎盘高速旋转时的动平衡要求，对周向分布的打击块安装位采用等角度对称布局，每个安装位的卡槽结构设计有定位止口与锁紧孔位，保证打击块在高速运转时不会发生位移脱落，中心轴孔位置设计有键槽与定位台阶，确保粉碎盘与主机传动轴装配后同轴度符合运行要求，避免运转时产生异常振动。建模过程中对所有棱边均做了工艺圆角处理，既消除了应力集中隐患，也符合实际铸件的生产工艺要求，避免尖角部位在铸造过程中产生缺陷。渲染阶段采用工业产品常用的柔和影棚光源，多角度呈现粉碎盘的侧面装配结构、各部件的连接关系，通过剖面视角的渲染展示内部卡槽与打击块的配合结构，清晰呈现部件的装配逻辑与受力传递路径，整体模型完整还原了真实粉碎盘的所有结构细节，可用于设备装配模拟、易损件更换演示、有限元受力分析等场景，为冲击式破碎机的运维、改型设计提供精准的三维数字模型支撑。
