圆锥破碎机用碗形衬板三维结构设计

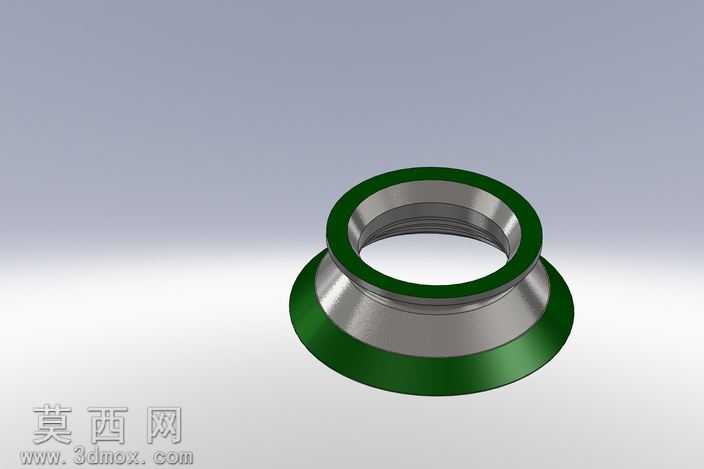

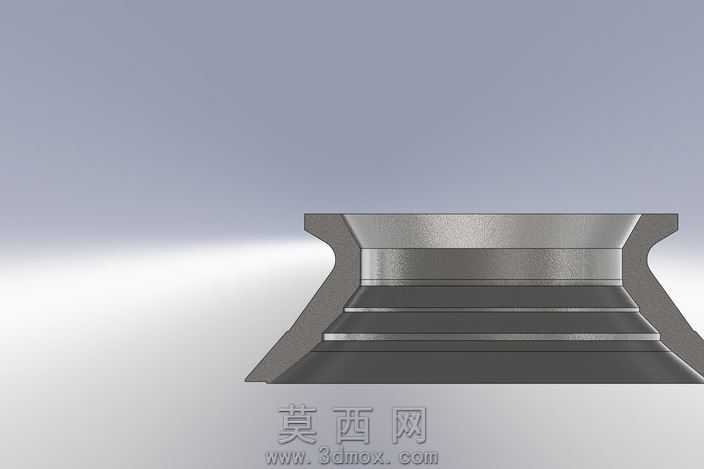

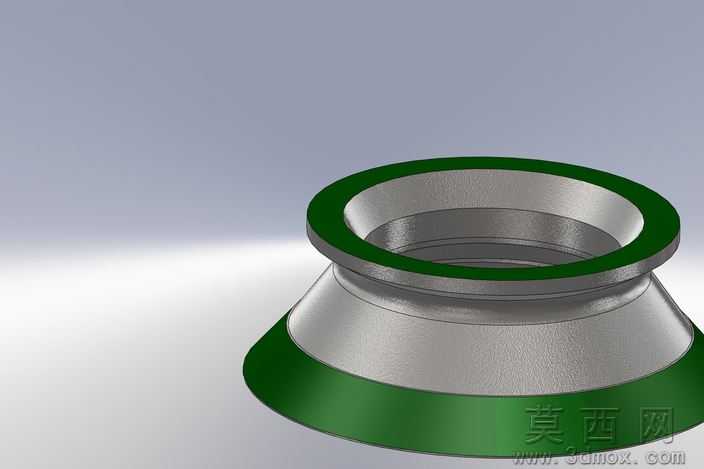

本作品为圆锥破碎机核心配套部件碗形衬板的三维参数化模型，建模过程严格遵循圆锥破碎机的实际装配尺寸规范，采用旋转凸台为基础建模逻辑，先绘制衬板的轴向半剖面轮廓，通过360度旋转生成基体结构，再针对衬板与机架、动锥配合的定位止口、密封槽结构进行精细化切除建模，确保各配合面的尺寸公差符合实际装配要求。模型渲染阶段，针对衬板的双材质结构做了区分处理：衬板与物料接触的外圈工作层为高锰钢耐磨材质，赋予深绿色哑光耐磨涂层材质，模拟实际生产中衬板耐磨层的外观质感，还原高锰钢经热处理后的表面色泽；衬板的内层基体为铸钢结构，赋予银灰色金属磨砂材质，添加细微的铸造纹理贴图，还原铸钢件的表面肌理，同时在金属表面添加微弱的环境反射效果，提升模型的真实感。结构设计上，该碗衬板采用上窄下宽的锥形回转结构，上部小直径端设置环形定位凸台，用于和动锥底部的安装位精准配合，下部大直径端设置外翻的支撑边，用于承载破碎作业时的轴向冲击力，内外壁的过渡位置均做了圆角处理，避免应力集中导致衬板在重载破碎工况下开裂。设计过程中充分考虑了衬板的实际使用需求，将耐磨层的厚度设置为占整体壁厚的三分之二，保证衬板在长期磨损后仍有足够的使用寿命，同时在衬板的非配合面预留了吊装螺孔的安装位，方便现场更换衬板时的吊装作业。模型的所有曲面均做了连续性检查，不存在破面、重叠面等建模缺陷，各结构的拔模角度符合铸造生产的工艺要求，既可以用于破碎机的虚拟装配验证、易损件更换模拟，也可以作为衬板加工生产的三维参考模型，帮助技术人员快速理解碗衬板的结构特点与装配关系，为圆锥破碎机的维护、配件生产提供直观的三维数据支撑。
