冲击破碎机支撑机架结构设计

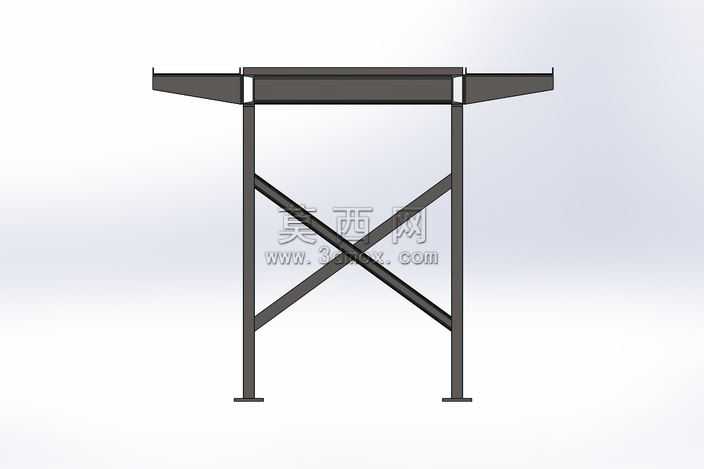

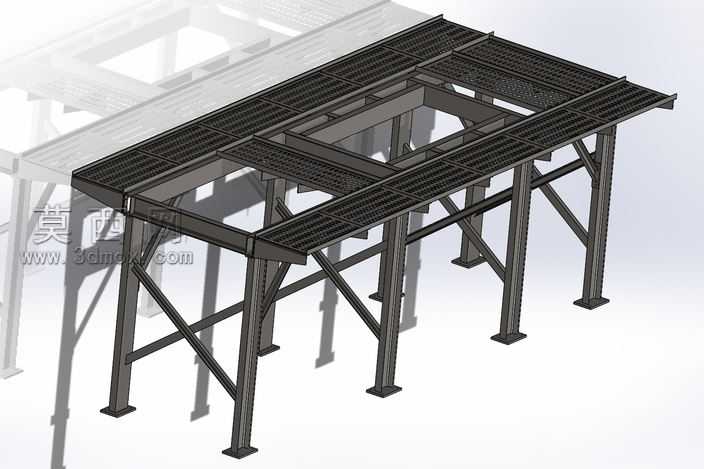

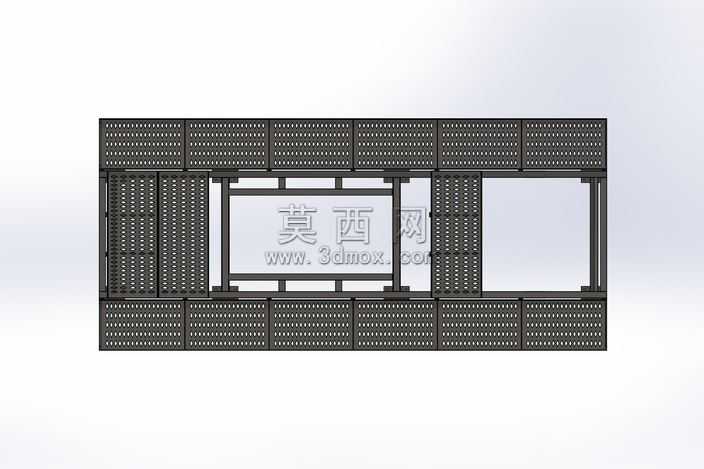

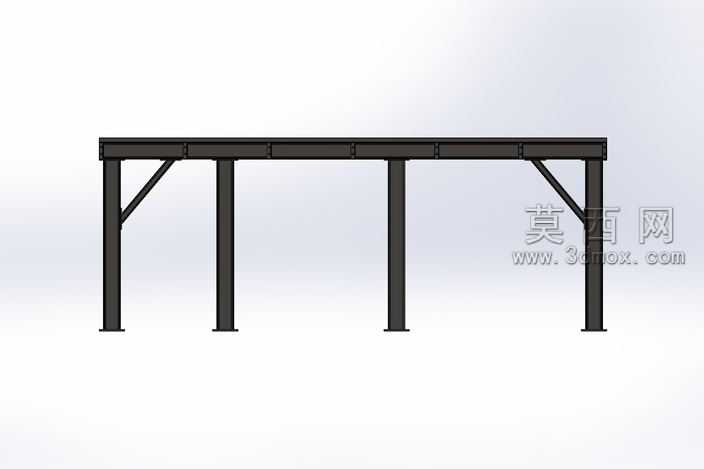

本模型为冲击破碎机的核心支撑机架结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循1:1实际生产尺寸比例，保证各部件装配关系完全匹配实际加工要求。整体结构采用型钢焊接成型的设计思路，主体承载梁选用矩形截面型钢，通过等距布置的竖向支撑柱实现载荷的均匀传递，支撑柱与顶部承载梁之间采用满焊连接工艺，同时在边角受力集中位置增设斜向加强筋，有效提升机架整体的抗扭、抗弯载荷能力，避免设备运行过程中因破碎冲击力产生结构形变。建模阶段对各焊接连接部位做了工艺性简化处理，既保留了实际焊接坡口的结构特征，又避免了过多冗余特征影响模型装配与后续工程图导出效率。材质配置上，主体结构统一选用Q235碳素结构钢材质参数，在渲染环节对型钢表面做了哑光黑色防锈涂装的材质效果模拟，焊缝位置做了细微的纹理区分，还原实际焊接构件的外观质感。结构设计过程中充分考虑了破碎机运行时的动载荷特性，通过优化竖向支撑柱的跨距布置，在保证整体支撑刚度的前提下尽可能降低机架整体自重，减少不必要的材料损耗。顶部承载梁的分段连接位置采用螺栓拼接的设计方案，既方便加工运输过程中的拆分，也便于后期设备维护时的部件更换，所有螺栓孔位均按照标准紧固件尺寸做了参数化阵列布置，可直接导出用于数控加工的孔位坐标。整体模型结构逻辑清晰，各部件分组明确，可直接用于后续的有限元受力仿真分析，也可作为同类型破碎设备机架设计的参考模板，为实际生产加工提供完整的三维数模支撑。
