GP11F美卓山特维克圆锥破碎设备

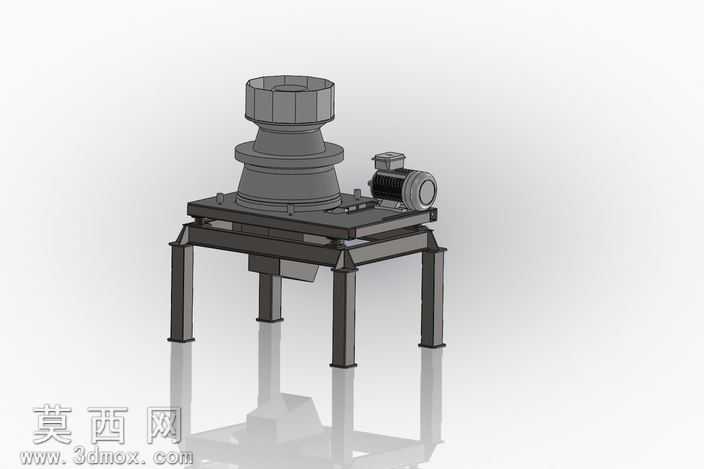

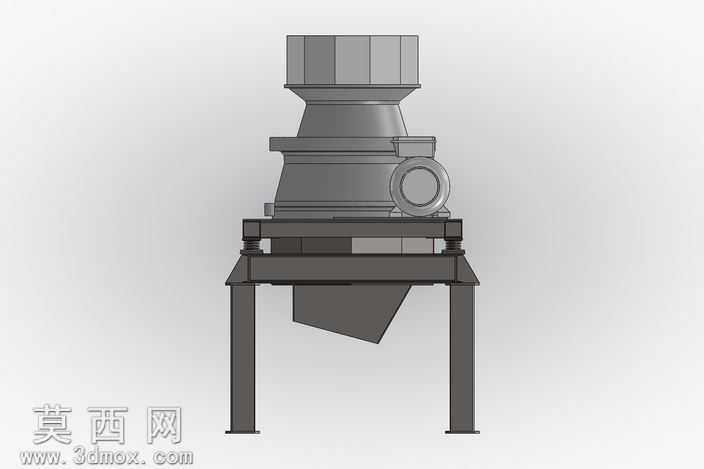

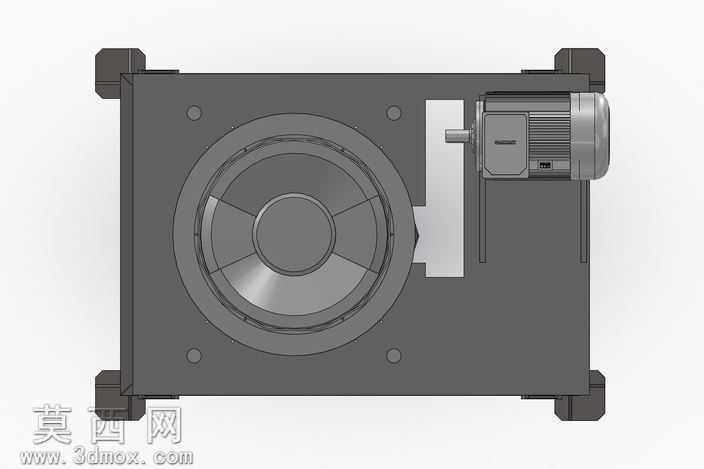

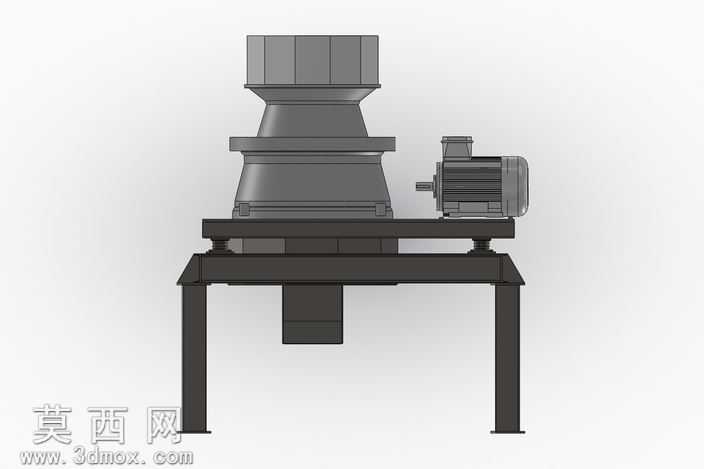

本模型为GP11F METSO圆锥破碎机三维建模作品，建模过程中严格参照实体设备的真实比例进行尺寸还原，整体采用自顶向下的装配设计思路，将设备拆解为进料部、破碎腔总成、传动调节部、机架支撑部、出料部五大核心模块逐一构建，各模块间的装配约束完全匹配实际设备的装配逻辑，可实现完整的装配干涉检查与运动仿真验证。模型外观渲染采用工业机械常用的哑光金属材质，针对破碎腔的高锰钢衬板部位做了耐磨材质的质感区分，机架支撑结构的焊接部位做了焊缝细节的还原，传动侧的偏心调节机构做了结构细节的刻画，支撑腿的减震安装座也做了对应的结构呈现。设计过程中重点还原了圆锥破碎机的层压破碎核心结构，对定锥、动锥的曲面轮廓做了精准拟合，保证破碎腔型的曲线参数符合实际破碎作业的物料通过要求，进料斗的扩口导流结构、下方出料斗的斜向导料结构均按照实际设备的物料流向设计，支撑机架采用四腿立柱式结构，横梁与立柱的连接部位做了加强筋结构的还原，保证整体结构的力学合理性。模型在细节处理上兼顾了外观还原与结构可读性，既可以用于矿山设备的方案展示、教学演示，也可作为破碎生产线布局设计的配套设备模型使用，整体建模过程中对非核心的微小紧固件做了适度简化，在保证整体结构完整度的前提下控制了模型的整体面数，兼顾了渲染效果与模型的使用流畅度。
