多旋翼无人机碳纤维机臂结构设计

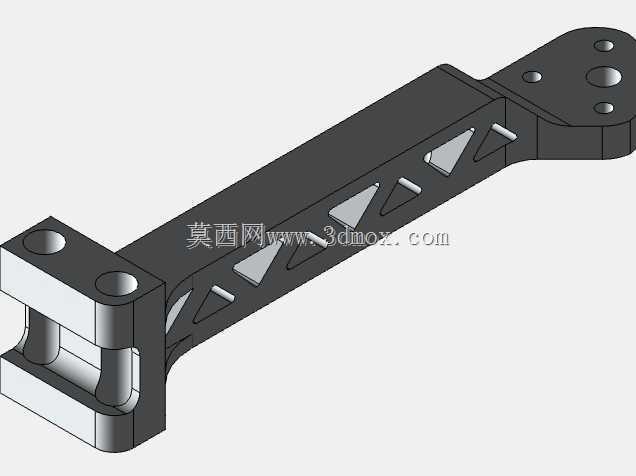

　　在多旋翼无人机的整机结构体系中，机臂作为连接中心机架与动力系统的核心承力构件，其结构设计合理性直接决定整机飞行稳定性、载荷承载能力与抗冲击表现。这款机臂结构针对中小型多旋翼航拍、巡检类无人机开发，适配轴距300-450mm区间的四旋翼、六旋翼机型，日常作业场景覆盖低空电力巡线、农林植保小范围作业、航拍摄影、轻型物资投送等多个领域，是无人机机架总成中承担动力传导、载荷分散的关键部件。从实际工况需求出发，机臂两端分别设置对应安装接口，靠近中心机架一端采用双叉耳式铰接结构，预留两组同轴安装孔位，可直接与中心机架的碳管夹或一体式机架座配合，通过M3规格标准紧固件实现锁固，安装后可通过调整锁附力矩适配不同的机臂展开角度，

　　兼顾折叠收纳与飞行锁固的双重需求；另一端为动力安装座，预留四组呈圆周分布的电机安装孔，孔位间距适配主流22系列、23系列无刷电机的安装标准，同时预留电调走线槽位，可将动力线与信号线内嵌于机臂内部，避免飞行过程中线材扰动产生的风阻与信号干扰。结构设计上采用了等强度镂空减重思路，机臂主体为变截面矩形梁结构，从中心端到动力端截面尺寸逐步收窄，匹配飞行过程中机臂的弯矩分布规律——靠近中心机架位置弯矩最大，因此保留更大的截面壁厚与结构宽度，向动力端延伸时弯矩逐步降低，因此在梁体侧面开设三角形连续镂空槽，在不损失纵向抗弯刚度的前提下，最大限度去除非承力区域的材料冗余，相比同尺寸实心机臂可减重40%以上，有效降低整机起飞重量，提升续航表现。

　　机臂的安装边界设计充分考虑了通用适配性，中心端安装孔的同轴度公差控制在0.05mm以内，装配后可避免机臂出现上下偏摆导致的动力同轴度偏差；动力端安装面的平面度公差控制在0.03mm以内，确保电机安装后输出轴与机臂平面保持垂直，减少飞行过程中的动力震动损耗。梁体的转角位置全部采用R2以上的圆角过渡，避免应力集中导致的起降冲击断裂问题，日常作业中可承受不小于5G的纵向过载，以及3m/s水平风速下的侧向扭力载荷，满足常规户外作业的结构强度要求。走线结构的设计上，机臂内部预留宽度8mm的通腔，可同时容纳3根16AWG动力线与2根信号线，腔体内壁做光滑处理，避免穿线过程中划伤线材绝缘层，动力端的出线口设置在安装座侧面，与电机出线位置直接对应，

　　可减少线材外露长度，进一步降低风阻。实际装配过程中，这款机臂可兼容碳纤维板材加工与注塑加工两种工艺，若采用碳纤维板材加工，可选用2.5mm厚度的3K斜纹碳板经CNC铣削成型，单件重量可控制在35g以内；若采用批量注塑生产，可选用添加30%玻纤的PA66材料，在满足强度要求的前提下大幅降低制造成本，适配消费级无人机的批量生产需求。从飞行工况的受力角度分析，机臂在无人机悬停时主要承受电机向上的拉力与整机向下的重力形成的弯矩，在前后飞行时还需承受水平方向的气动阻力，因此梁体的截面高度设计为12mm，宽度设计为18mm，经有限元仿真验证，在最大拉力1.5kg的工况下，机臂末端的形变量不超过0.2mm，不会因形变导致电机倾角变化影响飞行姿态控制。两端安装座的厚度设计为4mm，锁固孔位周边做局部加厚处理，避免紧固件锁附时出现压溃变形，同时在安装孔内预埋金属衬套的话，可进一步提升反复拆装后的结构耐用性，适配经常需要拆解收纳的便携类无人机使用需求。
