卡丁车操控方向盘结构设计

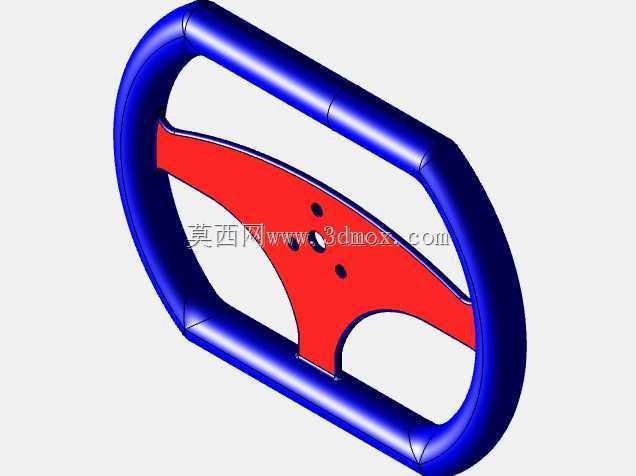

　　该部件为小型竞速卡丁车所用的操控转向盘，是驾驶人与车辆转向系统直接交互的核心操控构件，主要应用于场地娱乐卡丁车、业余竞速卡丁车以及小型改装搬运车辆的转向操控场景，承担着传递转向力矩、反馈路面抓地状态、控制车辆行驶轨迹的核心作用。从结构设计来看，该转向盘采用环形封闭轮圈搭配中部支撑辐板的结构形式，轮圈截面做了符合人手抓握弧度的圆弧过渡处理，轮圈整体弯折为近似D型的轮廓，相较于正圆形转向盘，下部预留的弧形缺口能够为驾驶人腿部留出更多活动空间，避免在快速打方向、坐姿调整时腿部与轮圈发生干涉，适配卡丁车低矮坐姿下的腿部活动需求。中部的红色支撑辐板为一体化切削成型结构，辐板上预留了三个安装定位孔，孔位分布按照转向柱安装法兰的标准孔距设计，

　　能够直接与转向柱上端的连接法兰通过螺栓锁紧固定，安装时无需额外加工转接件，三个孔位的三角形分布形式能够保证连接后的抗扭强度，在频繁左右打方向的工况下不会出现连接松动、孔位磨损的问题。辐板与外圈轮圈的连接位置做了平滑的圆弧过渡，没有尖锐的棱角凸起，一方面能够降低应力集中系数，在转向承受冲击载荷时避免连接位置出现应力断裂，另一方面也能防止驾驶过程中棱角剐蹭驾驶人手部。轮圈表面做了等距的分段凹槽设计，这些凹槽并非装饰结构，而是对应人手抓握时的手指自然放置位置，能够在佩戴赛车手套抓握时增加摩擦力，即使手心出汗也不会出现打滑脱手的情况，同时凹槽结构也能提升轮圈自身的结构刚度，在相同壁厚条件下比光滑轮圈拥有更高的抗形变能力，

　　在转向受力过大时不会出现轮圈弯折变形的问题。从安装边界来看，该转向盘的整体外径控制在270mm左右，相较于民用乘用车的350mm以上外径，更小的尺寸能够提升转向响应速度，卡丁车本身转向传动比设置偏小，小尺寸转向盘能够让驾驶人用更小的手臂动作完成更大幅度的车轮转向，适配场地竞速时快速打方向的操作需求。轮圈的截面直径为25mm，符合成年人手部抓握的最佳握持尺寸，长时间握持操控也不会出现手部过度疲劳的问题。中部辐板的安装面距离轮圈最前端的距离为40mm，安装后转向盘与转向柱护罩之间能够留出足够的间隙，不会在转向到极限角度时与周边的仪表台、操控按键发生碰撞。在实际使用场景中，这类转向盘不需要额外包覆真皮或者防滑套，

　　本身的工程塑料或者铝合金材质就能够满足耐磨、抗冲击的使用要求，面对场地驾驶时的频繁操作、轻微磕碰都能保持结构完整性，即使发生碰撞事故，一体化的结构也不会出现碎裂飞溅的情况，能够满足卡丁车的安全设计要求。设计过程中重点考量了轻量化与结构强度的平衡，轮圈采用中空结构设计，在保证足够抗扭刚度的前提下尽可能降低整体重量，减少转向系统的转动惯量，让转向操作更加轻盈跟手，不会出现转向迟滞的问题。辐板上的镂空结构除了留出安装孔位之外，下部的大尺寸弧形缺口也能进一步降低部件自重，同时方便驾驶人观察下方的仪表显示内容，不需要刻意俯身就能看到车速、转速等关键行驶参数。
