双环连接式传动连杆结构三维设计

项目分类:通用机械零部件 发布时间:2025-09-16 ID:1082319

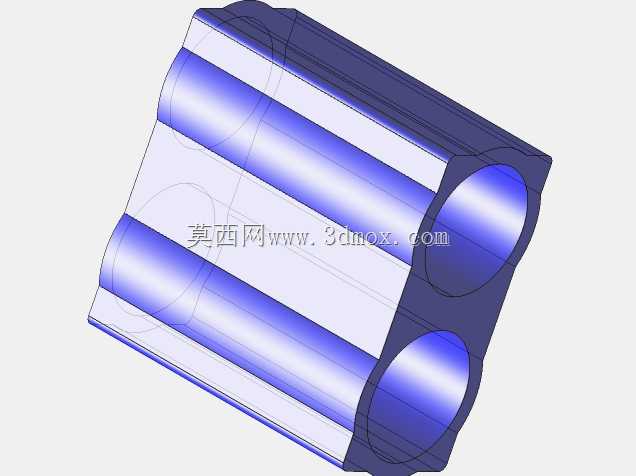

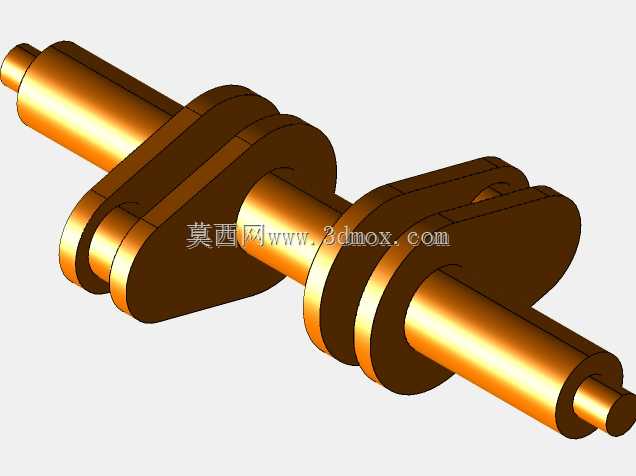

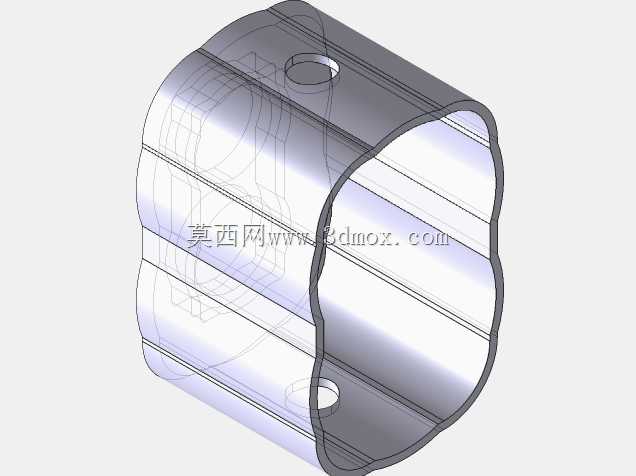

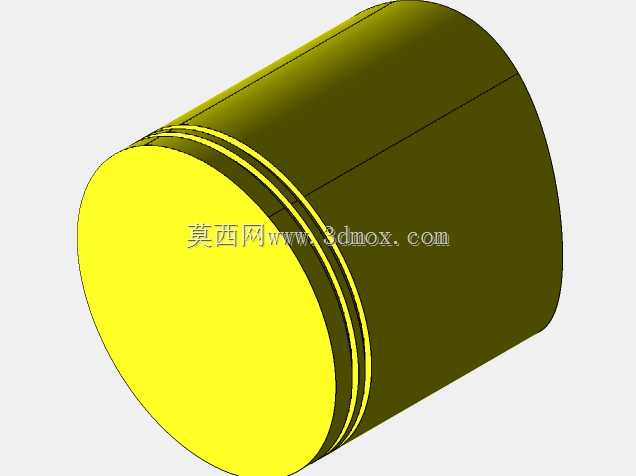

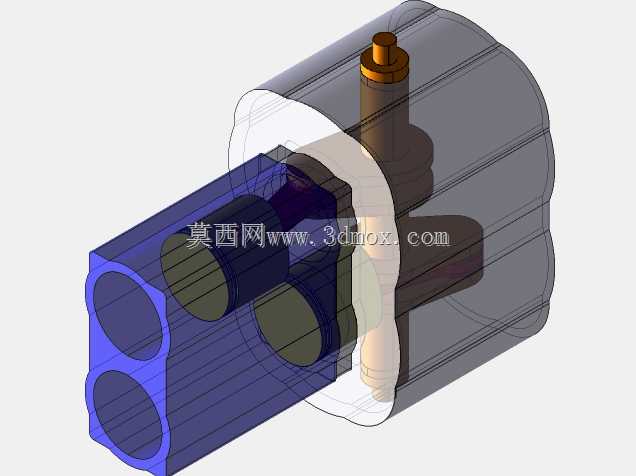

  • 双环连接式传动连杆结构三维设计
  • 双环连接式传动连杆结构三维设计
  • 双环连接式传动连杆结构三维设计
  • 双环连接式传动连杆结构三维设计
  • 双环连接式传动连杆结构三维设计
  • 双环连接式传动连杆结构三维设计

这类双环端连杆结构在工业传动场景中应用十分广泛,从常规的流体阀门阀组驱动机构,到轻工设备的往复运动传递单元,再到小型工程机械的执行端联动结构,都能见到这类零件的身影。它的核心作用是在两个存在固定间距的铰接点之间传递直线往复或是小角度摆动的作用力,相比一体式刚性拉杆,两端的环形铰接结构可以抵消安装过程中少量的同轴度误差,避免运动过程中出现卡滞、附加弯矩过大的问题。

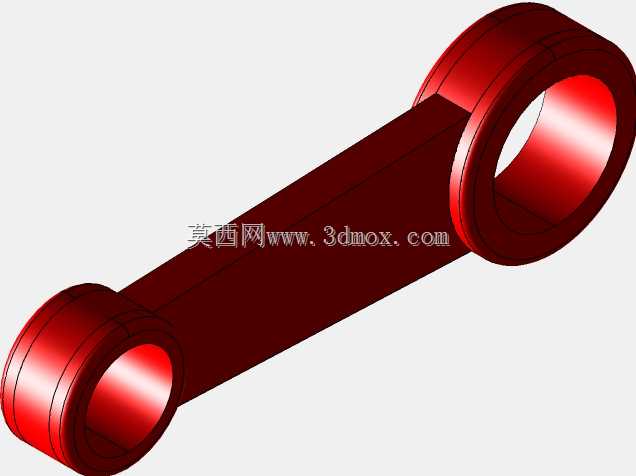

从实际功能特性来看,该连杆的杆身采用等截面矩形结构,相比同截面积的圆杆,矩形截面在承受平面内的弯曲载荷时具备更高的抗弯截面系数,能够在相同重量下承受更大的摆动方向载荷,非常适合平面连杆机构的单向受力场景。两端的环形铰接端做了加厚处理,环形内壁的加工精度直接决定了铰接副的使用寿命,设计时需要预留衬套安装的公差余量,通常内壁会压装自润滑铜套或是滚针轴承,减少铰接转动时的磨损,降低日常维护的频次。环形端的外侧做了圆弧过渡,避免应力集中在杆身与环端的连接位置,从结构上降低交变载荷下的疲劳断裂风险。

设计这类连杆的时候,首先要确认的是两端铰接点的中心距,这个尺寸是整个连杆机构运动精度的核心,中心距的偏差会直接导致执行端的行程出现误差,比如在阀门驱动场景中,中心距偏短会导致阀门无法完全开启,偏长则会导致阀门关闭不到位出现内漏。其次是两端环形结构的内孔直径,这个尺寸需要和配套的铰接销轴直径匹配,通常采用基孔制的间隙配合,保证销轴能够顺利穿入同时不会出现过大的旷量,间隙过大会导致机构运动时产生冲击噪音,加速销轴和衬套的磨损,间隙过小则会导致安装困难,低温环境下甚至会出现转动卡滞的问题。

杆身的截面尺寸需要根据实际传递的最大载荷进行校核,要同时考虑静载荷下的强度要求和交变载荷下的疲劳强度要求,尤其是在高频往复运动的场景中,杆身表面不能有明显的加工刀痕,避免刀痕位置成为疲劳裂纹的起始点。两端环形结构的厚度需要和配套的铰接支座开口宽度匹配,安装后环形端的两侧需要留有少量的轴向间隙,避免工作过程中因热胀冷缩出现夹死的问题,同时环形端的外圆直径不能过大,要保证连杆在整个摆动行程范围内不会和周边的其他零部件发生运动干涉,设计时需要做全行程的运动仿真,确认各个极限位置的安全间隙。

从安装边界来看,这类连杆通常采用水平或是小角度倾斜的安装方式,安装时需要保证两端铰接孔的轴线保持平行,否则会导致连杆在运动过程中承受附加的扭转力矩,长时间运行会出现杆身扭曲变形、衬套偏磨的问题。如果应用在有腐蚀介质的场景中,比如化工阀门的驱动连杆,还需要在杆身表面做防腐处理,根据介质的不同选择镀锌、镀镍或是喷涂防腐涂层,环形端的衬套也需要选择耐腐的材质,避免腐蚀导致铰接副失效。在有润滑要求的场景中,环形端的侧壁需要加工注油孔,方便定期加注润滑脂,延长铰接副的使用寿命。

在实际选型应用中,这类连杆不能直接用于传递大扭矩的旋转运动,仅适合往复摆动或是直线推拉的载荷传递场景,如果需要承受较大的冲击载荷,还可以在杆身位置设计缓冲结构,不过常规工况下这种一体式锻造或是机加工的连杆已经能够满足使用需求。建模过程中需要重点关注杆身与环端过渡位置的圆角处理,不能出现直角相接的结构,所有的棱边都需要做倒角处理,既可以去除加工毛刺避免安装时划伤操作人员,也能进一步降低应力集中的影响。环形内孔的端面需要保证和孔轴线垂直,否则安装销轴后会出现偏载,导致销轴受力不均出现弯曲变形。
