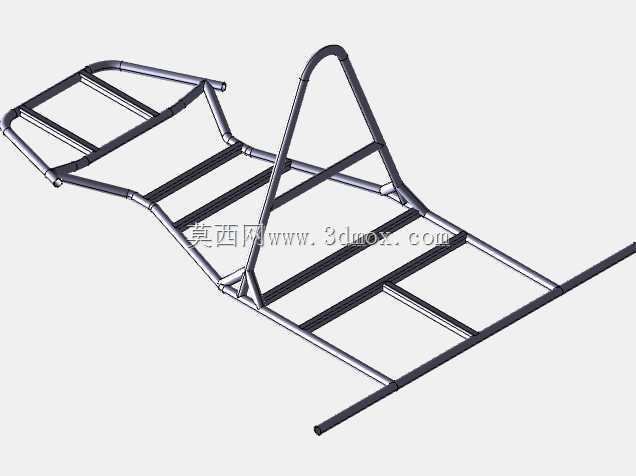

钢管焊接式卡丁车承载车架结构设计

　　这款卡丁车承载车架采用圆管弯折后拼焊成型的结构方案，核心定位是满足场地娱乐类卡丁车的全部件承载需求，日常应用覆盖商业游乐场馆、户外休闲赛道、青少年卡丁车体验营等多个场景，是卡丁车整车最核心的承载基体。从实际使用逻辑来看，车架需要直接承接动力单元、行走机构、驾乘座椅、转向系统、安全防护构件的全部安装载荷，还要承受行驶过程中过弯侧倾、路面颠簸、紧急制动带来的交变冲击力，因此整个结构的刚度分配、管型选型、焊点布局都经过了针对性的受力校核。设计阶段首先划定了安装边界：整体长度适配1.5米级小型娱乐卡丁车的轴距要求，前部预留转向机构安装位，转向立柱的固定支座直接焊接在前段横向加强管上，保证转向操作时的结构刚性，避免转向虚位；

　　中部区域按照常规卡丁车座椅的安装孔位预留了三组横向支撑管，支撑管间距匹配通用型运动座椅的底部安装尺寸，不需要额外打孔改制就能直接固定座椅，同时中部的纵向主管采用连续通长结构，从车头防撞段一直延伸到后动力安装段，避免分段焊接带来的应力集中问题。后部结构专门设置了动力单元安装支座，适配单缸小型汽油机或者轮毂电机的安装需求，后轴的固定吊耳直接焊接在尾部横向加强管与斜向支撑管的交汇位置，这个位置是整车受力最大的区域之一，斜撑的角度经过反复调整，刚好能把后轴传递的颠簸载荷分散到两侧的纵向主管上，避免局部应力过大导致焊缝开裂。车架前部的防滚结构采用一体化弯折的高位管架，和主车架之间通过两根斜向支撑管连接，形成稳定的三角受力结构，

　　即使车辆发生侧翻，高位管架也能先接触地面，预留足够的驾乘生存空间，符合场地游乐卡丁车的安全防护要求。管型选择上，主承载纵管采用壁厚2.5mm的无缝圆管，横向支撑管和斜向加强管采用壁厚2mm的同规格圆管，在保证整体刚性的前提下尽可能控制自重，避免过重的车架影响车辆的动力响应和操控灵活性。所有弯折部位都采用冷弯工艺加工，弯折处的圆弧半径控制在管径的3倍以上，避免冷弯过程中出现管壁褶皱、壁厚减薄的问题，从加工源头降低结构失效风险。焊接工艺上，所有连接节点都采用满焊处理，焊后对焊缝进行打磨修整，避免应力集中点，同时车架整体预留了防撞缓冲件的安装位，车头、车尾的突出端都可以加装橡胶缓冲块，降低碰撞时对车架本身的冲击。实际装配过程中，

　　车架上的各个安装支座的位置公差控制在±1mm范围内，保证转向系统、行走系统、动力系统安装后不会出现对位偏差，减少后期调试的工作量。从操控特性的设计角度来看，车架的整体重心高度控制在离地300mm以内，两侧纵管的轮距安装位匹配1.2米的标准娱乐卡丁车轮距，过弯时的侧倾刚度经过优化，既不会因为刚度过大导致颠簸时车轮抓地力不足，也不会因为刚度过小导致过弯侧倾过大影响操控信心。车架底部的横向支撑管同时承担了脚踏机构的安装基础，油门、刹车踏板的固定支架可以直接固定在前段横向管上，不需要额外设计复杂的安装结构，简化了整车的装配流程。另外，车架表面预留了覆盖件的安装孔位，后期加装塑料外观覆盖件时不需要在主承载管上额外钻孔，避免破坏主结构的强度完整性。
