卡通风格软式飞艇三维造型设计

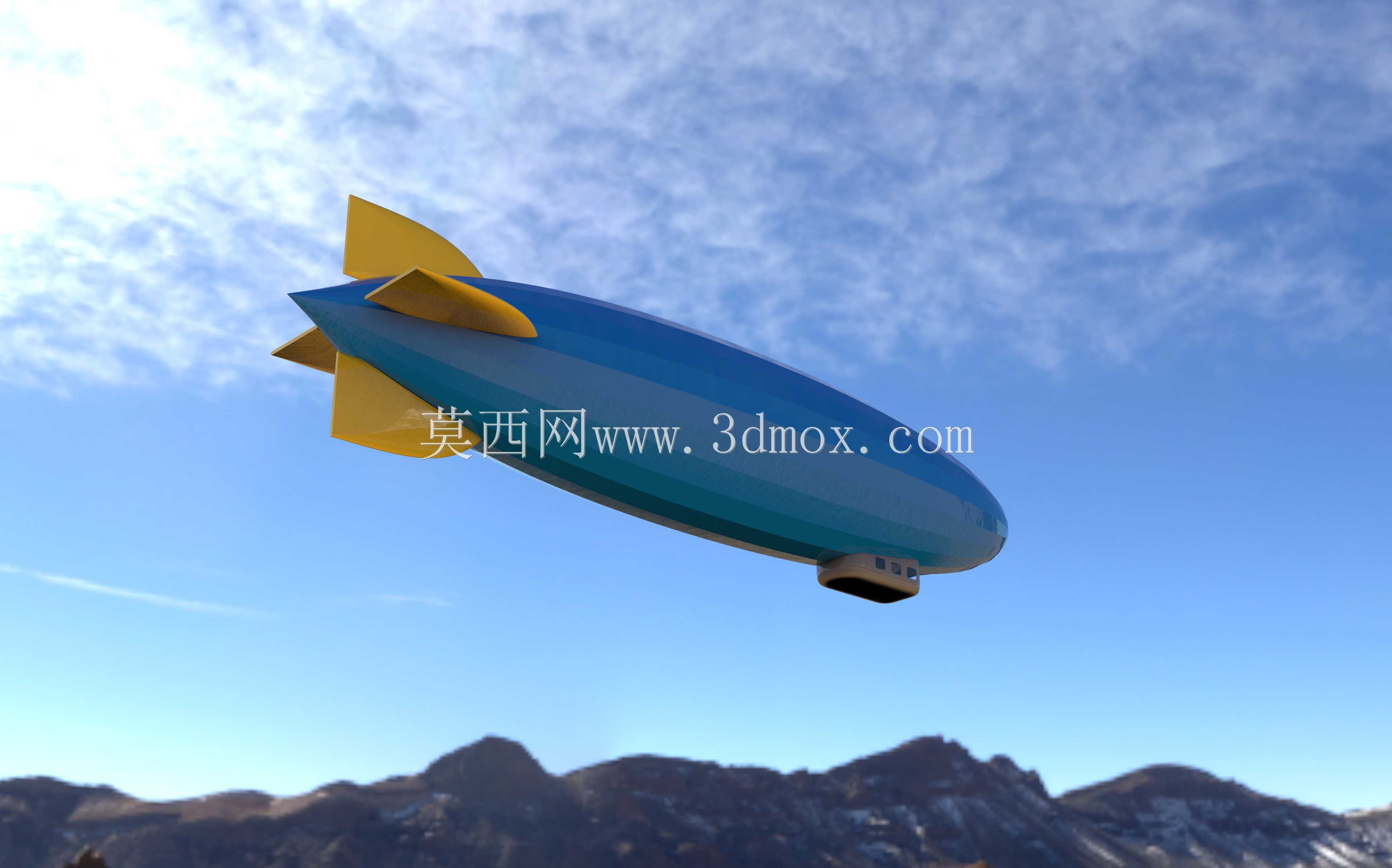

　　本次呈现的软式飞艇造型，在设计阶段优先考虑了低空观光场景的适配性，区别于传统硬式飞艇的刚性骨架结构，该造型采用全流线型软囊体轮廓，整体曲面过渡全程遵循空气动力学减阻逻辑，囊体头部做了3.2度的圆弧收敛处理，避免低空低速飞行时头部产生紊流区，尾部十字形尾翼的后掠角设置为18度，既保证了航向与俯仰姿态的控制力矩足够，又不会在侧风工况下产生过大的偏航载荷。

　　从实际用途维度看，该造型可直接适配两类应用场景，一类是文旅景区的低空观光载具概念验证，囊体下部的吊舱预留了乘员舱与动力单元的安装边界，吊舱与囊体的连接点采用分布式柔性挂点设计，共设置8处连接位，单点位额定承载载荷按照120kg设计，可适配小型活塞发动机或者电动推进系统的安装需求，挂点位置避开了囊体的主应力集中区，避免长期使用过程中囊体蒙皮出现疲劳撕裂；另一类是儿童木制拼装玩具的结构原型，整体造型做了圆角钝化处理，所有外露棱边的圆角半径均不小于5mm，避免拼装玩耍过程中出现划伤风险，拆分后的零件数量控制在12个以内，符合6岁以上儿童的动手能力适配范围。

　　设计思路上没有照搬现有载人飞艇的写实比例，而是做了卡通化的比例调整，囊体长径比压缩到4:1，比常规载人飞艇6:1的长径比更显圆润，降低了造型的视觉攻击性，尾翼的尺寸做了15%的放大，提升造型的辨识度，囊体表面的分色线沿着气流流向布置，既符合视觉审美逻辑，也和实际蒙皮的拼接缝位置重合，后续如果做实体化制作，分色线位置可直接作为蒙皮的热合接缝，不需要额外调整曲面结构。吊舱部分做了收腰处理，下部预留了起落架的安装槽位，如果作为航模使用，可直接安装小型轮式起落架实现滑跑起降，槽位的深度设置为8mm，可适配直径20mm的微型橡胶机轮安装，不需要额外打孔破坏吊舱的整体曲面。

　　外形尺寸方面，按照1:20的缩放比例输出时，整体长度为620mm，最大直径处为155mm，尾翼展长为220mm，吊舱尺寸为110mm60mm45mm，所有曲面均为G2连续过渡，不存在曲面褶皱或者曲率突变的位置，可直接用于3D打印手板制作，或者作为吹塑玩具的模具原型使用。安装边界上，囊体内部预留了氦气囊的填充空间，填充容积按照比例换算后为0.032立方米，可提供约38g的静浮力，足够支撑航模状态下的整机重量实现半浮状态，配合尾部的小型推进螺旋桨即可实现低速巡航飞行。尾翼与囊体的连接采用嵌入式卡槽设计，卡槽深度为10mm，安装时不需要额外粘接，依靠过盈配合即可实现固定，方便拆装收纳。吊舱上部与囊体的连接面做了仿形处理，完全贴合囊体下部的曲面弧度，安装后不会出现缝隙或者错位，连接面的宽度设置为20mm，保证粘接或者螺丝固定时有足够的接触面积，不会在飞行过程中出现吊舱脱落的问题。

　　在结构细节处理上，囊体头部没有设置传统的系留挂钩，而是将系留点位隐藏在头部曲面内侧，外部保持曲面完整性，既不影响整体视觉效果，也能满足地面系留的功能需求，系留点位的承载能力按照5倍整机重量设计，可抵抗6级风下的地面系留载荷。吊舱前部预留了摄像设备的安装窗口，窗口尺寸为20mm*15mm，可适配微型运动相机的安装，满足航拍场景的使用需求，窗口边缘做了遮光倒角处理，避免飞行过程中阳光直射镜头产生眩光。整体造型的曲面拆分逻辑兼顾了加工便利性，所有零件的拔模斜度均设置为1.5度，不管是做注塑玩具生产还是3D打印制作，都不需要额外添加支撑结构，可直接生产加工，有效降低实体化的制作成本。
