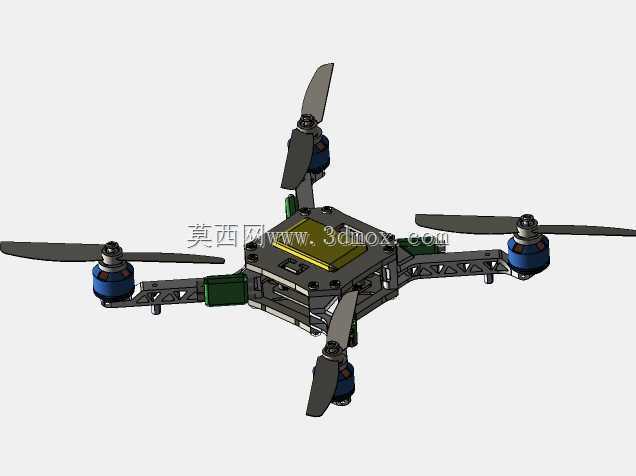

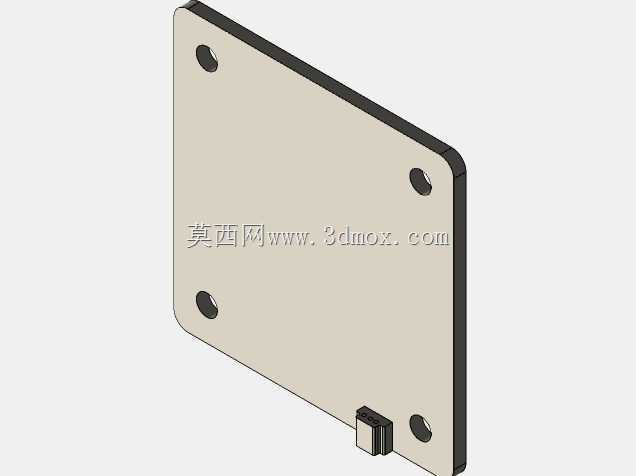

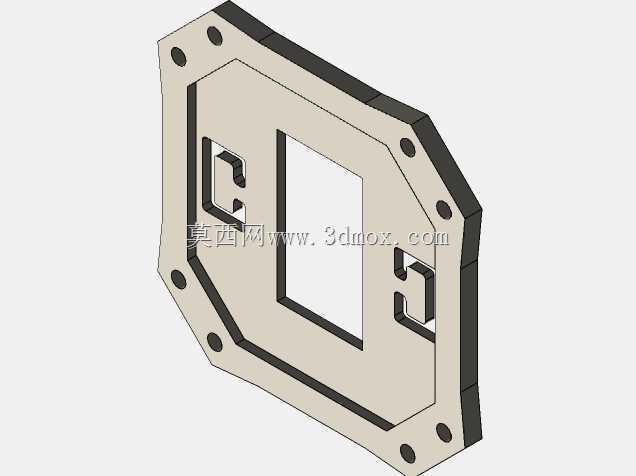

四轴飞行器轻量化机臂支撑结构设计

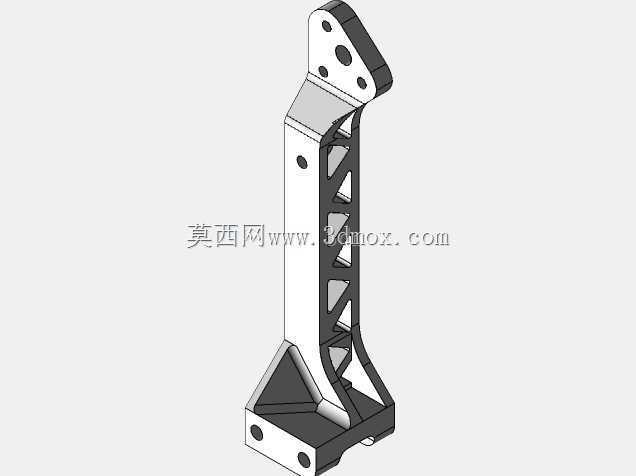

　　该结构件作为四轴飞行器机架的核心承载部件，主要承担机臂与中心机架之间的载荷传递作用，在多旋翼无人机的实际作业场景中，这类支撑件需要同时兼顾静态承重与动态飞行过程中的交变载荷耐受能力。日常作业里，植保作业、航测巡检、短途物流配送等场景下的四轴飞行器，在起飞、悬停转向、机动避障、降落触地的全流程中，机臂位置会持续受到电机转动带来的振动载荷，以及飞行姿态调整时产生的弯矩、扭矩复合作用，这就要求支撑结构不能仅满足静态承重要求，还要具备足够的抗疲劳性能，避免长期使用后出现结构裂纹甚至断裂失效。

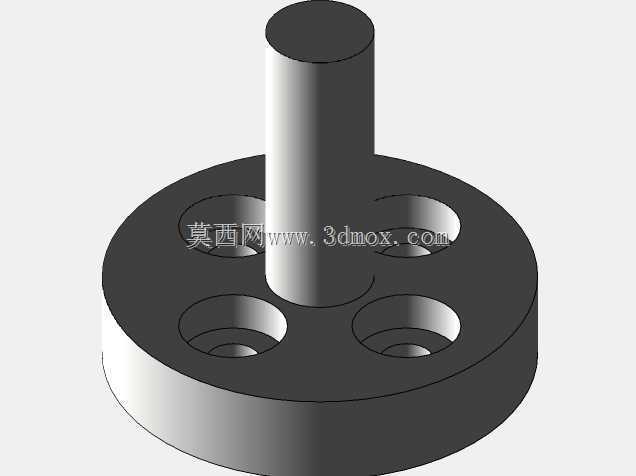

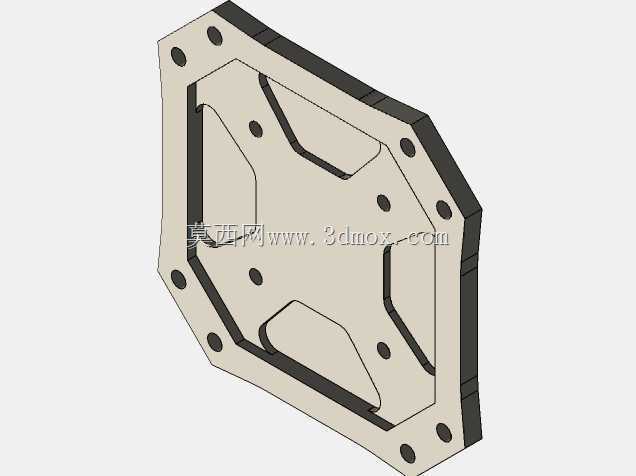

　　从结构设计思路来看，该部件采用了一体化的镂空桁架式设计，主体沿纵向设置连续的三角形镂空减重槽，三角形结构本身具备优异的结构稳定性，在削减非必要实体材料占比的同时，能够保证纵向的抗弯刚度不会出现大幅衰减。部件上端设置带多个安装孔的连接法兰面，孔位按照等间距圆周排布，可直接与电机安装座或者机臂碳管夹件通过螺栓紧固连接，安装孔的沉台设计能够让螺栓头完全嵌入结构内部，避免突出部分干涉桨叶转动或者增加额外风阻。下端为加宽的三角支撑底座，底座上同样预留对应安装孔位，可与飞行器中心板的安装位精准匹配，底座处的加强筋过渡设计，能够分散机臂传递过来的集中载荷，避免应力集中在连接边角位置。

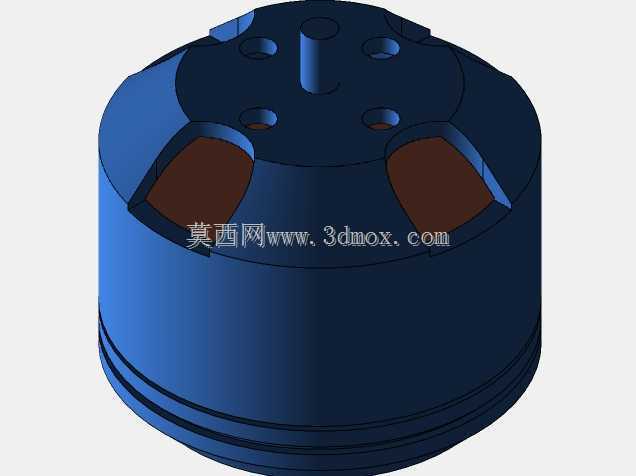

　　从安装边界尺寸来看，该部件整体为细长型立式结构，纵向高度适配常规轴距300-450mm级别的四轴飞行器机架，上端连接面的孔位间距适配常见的22系列、23系列无刷电机的安装孔距，下端底座的安装孔位可兼容厚度2-4mm的中心碳板安装，安装时不需要额外做打孔修改，可直接通过标准M3螺栓完成紧固。结构侧面的镂空槽除了减重作用外，还能够在飞行过程中引导气流穿过，降低结构本身带来的风阻，同时减少飞行过程中结构件产生的紊流对下洗气流的干扰，一定程度上提升动力效率。

　　在实际选型适配时，需要注意该结构件的载荷上限，其设计承载能力适配单轴最大拉力1.5-2.5kg的动力套装，若搭配更大拉力的动力系统，需要评估结构在极限机动下的形变余量。部件的安装配合面均做了平面度公差控制，装配后能够保证机臂安装角度的一致性，避免四个机臂出现角度偏差导致飞行姿态控制精度下降。结构的边角位置全部做了圆角过渡处理，既能够减少应力集中点，也能避免装配过程中尖锐边角划伤线材或者操作人员。这类镂空结构的设计，在同等结构强度下，相比实心结构能够降低40%左右的自身重量，对于对起飞重量极其敏感的多旋翼飞行器来说，每一克的结构减重都能够转化为有效载荷的提升或者续航时间的增加，这也是小型无人机结构设计中始终围绕轻量化与强度平衡做优化的核心原因。此外，该结构的外形设计也考虑了3D打印加工的工艺可行性，所有镂空位置均预留了足够的拔模斜度，不需要额外添加支撑结构就能够完成打印生产，若采用CNC加工方式，也能够通过常规的三轴铣削设备完成加工，不需要复杂的多轴联动工序，具备较好的加工适配性，能够满足小批量试制或者批量生产的工艺要求。
