多工位排列式扣眼加工模组结构设计

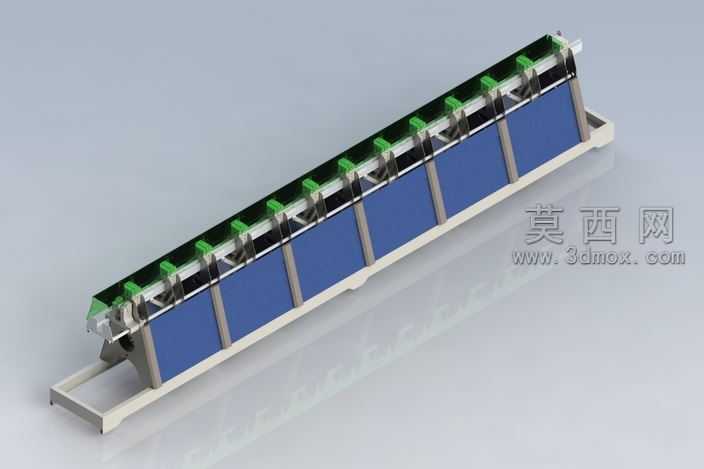

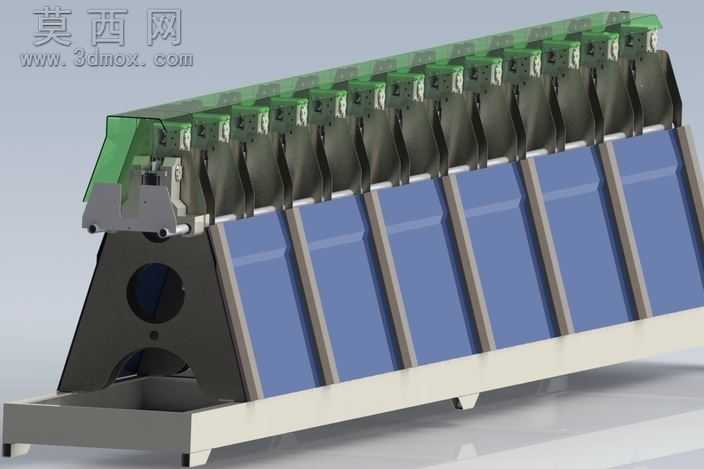

本作品为多工位排列式扣眼加工模组的三维建模设计，建模过程中严格遵循机械装配逻辑，对模组的每一处结构都做了精细化还原。首先从整体机架结构入手，底部采用一体化承托底座设计，建模时对底座的支撑脚、侧边加强筋结构做了等比例复刻，保证底座承重结构的合理性；左侧的三角支撑立板是模组的核心承重部件，建模时还原了立板上的圆形减重孔、底部定位卡槽、上部铰接安装位的细节，确保立板与底座、上部工位组件的装配精度完全符合实际工装的配合公差要求。中部的蓝色储料仓单元采用等距排列设计，每个储料仓的分隔板、侧边导向棱都做了独立建模，相邻储料仓的间距经过参数化校准，保证扣眼工件能够顺畅滑落到上部的加工工位，不会出现卡料、错位的问题。上部的工位执行单元采用一字排开的多工位布局，每个工位的扣件夹持结构、触发拨片、复位弹簧位都做了分件建模，外部的半透明绿色防护盖板采用半透明材质渲染，既能够清晰展示内部的机械传动结构，也还原了实际设备中防护盖板的安全防护功能。材质渲染方面，对不同功能部件做了差异化材质区分：机架底座、支撑立板采用磨砂金属材质，还原铸铁机架的厚重质感；储料仓采用哑光蓝色工程塑料材质，符合工装储料部件的常用材质特性；上部工位的金属执行件采用亮面金属材质，突出加工部件的精密质感；防护盖板采用半透明聚碳酸酯材质，调整了材质的透明度与反光参数，让渲染效果更贴近真实工业防护件的视觉效果。设计思路上，该模组采用模块化排列思路，可根据实际生产需求增减工位数量，每个工位独立运作互不干扰，能够大幅提升扣眼类五金扣件的加工效率；整体结构采用倾斜式布局，利用工件自重实现自动送料，无需额外配置送料动力结构，有效降低了模组的制造成本与运维难度；所有装配位都预留了标准紧固件安装孔，方便后期的拆装维护与部件替换，整体结构紧凑，工位排布合理，能够适配多数扣眼类五金件的加工工序需求。
