小型四旋翼航拍运输飞行器结构设计

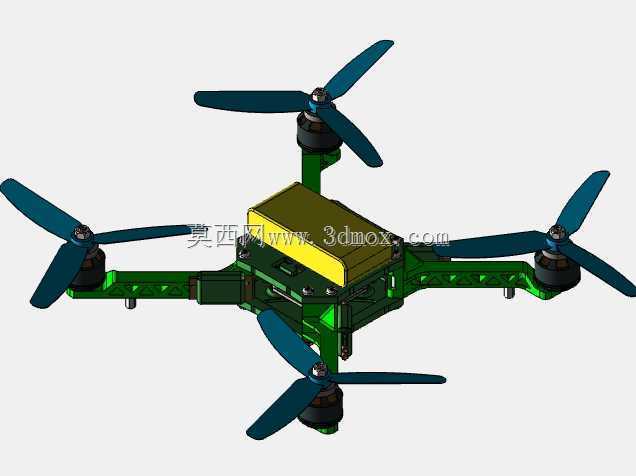

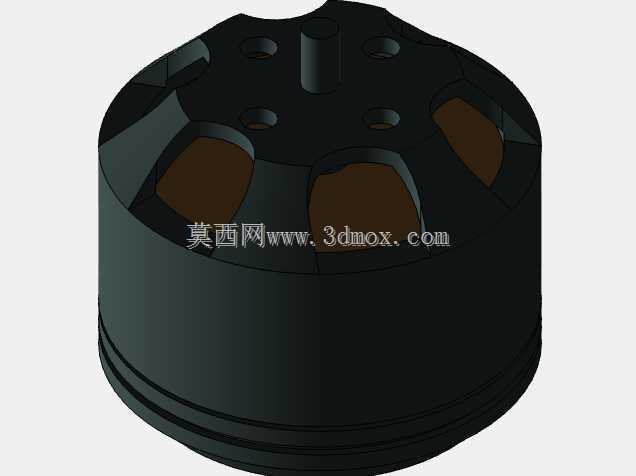

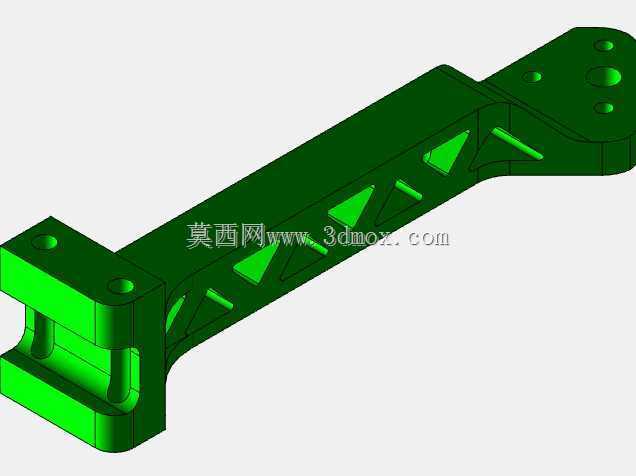

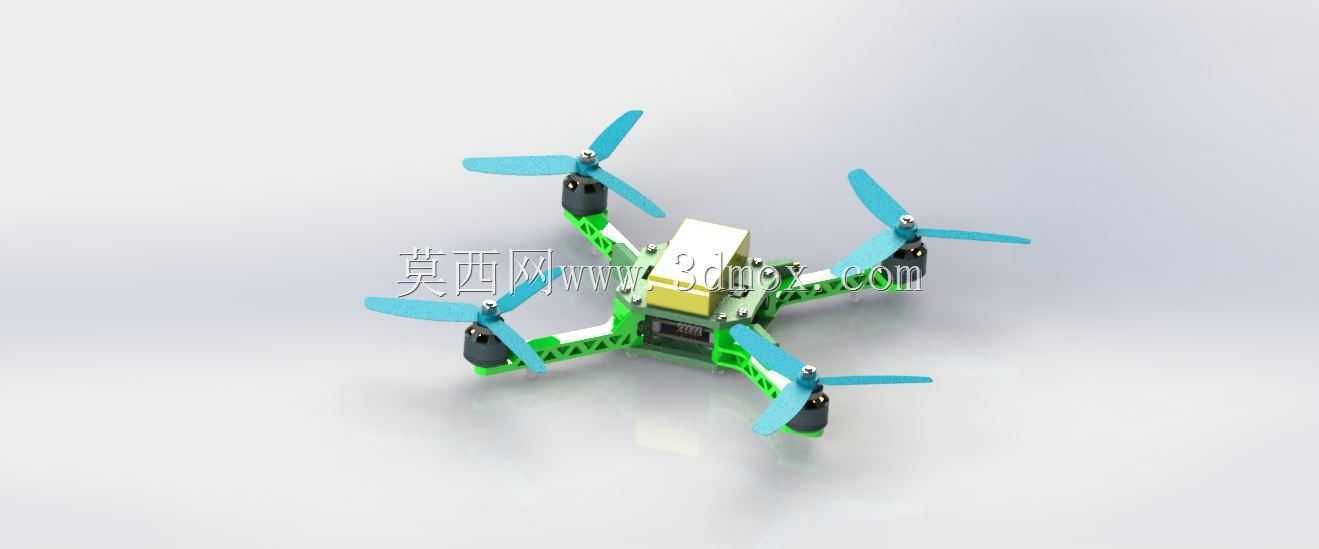

　　这款四旋翼飞行器的结构设计，核心围绕低空小载荷作业场景展开，在影视航拍、轻量物资短途转运场景下，能适配狭小空间的起降需求，相比固定翼飞行器无需专用起降跑道，相比传统单旋翼直升机结构复杂度更低，日常维护成本更可控。从实际作业需求出发，机臂采用镂空桁架式结构设计，在保证机臂抗弯扭强度的前提下，尽可能降低机身自重，预留的载荷安装位位于机身重心正上方，可根据作业需求挂载轻量化拍摄设备或是小型运输货舱，挂载后不会额外引入偏心力矩，能有效降低飞控系统的姿态修正负荷。四个旋翼动力单元对称分布在机臂末端，相邻旋翼转向相反，可通过不同旋翼的转速差实现俯仰、横滚、偏航全姿态控制，动力单元与机臂的连接位置做了快拆结构设计，

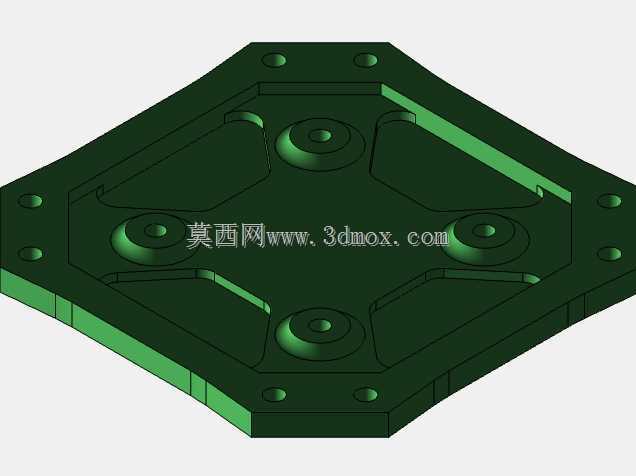

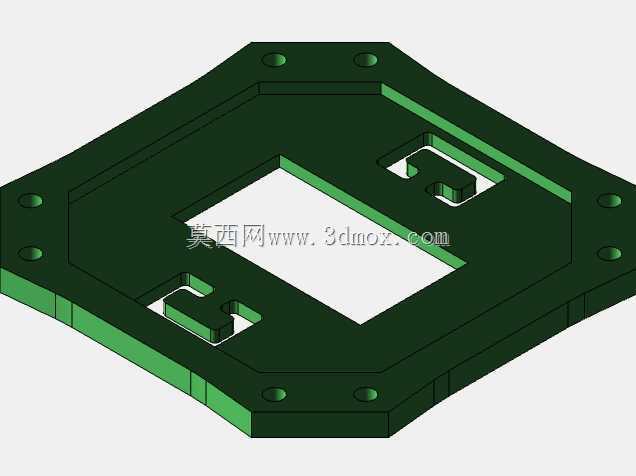

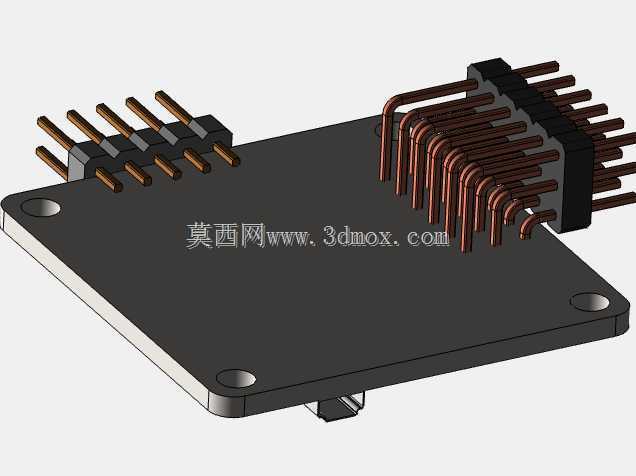

　　日常更换螺旋桨或是检修动力部件时，无需拆解整机结构，能大幅缩短外场作业的维护时间。机身核心框架采用分层式布局，最下层为电源安装舱，中层预留飞控板、电调等电子元件的安装位，上层为载荷挂载平台，各层之间通过铜柱支撑固定，既可以保证各电子元件之间留有足够的散热间隙，也能让整机重心落在旋翼升力的中心平面内，避免飞行过程中出现不必要的姿态偏移。从安装边界来看，整机展开状态下旋翼旋转直径控制在较小范围内，可在楼道、林间等狭窄空间内完成起降与机动动作，机臂末端的动力单元做了防撞凸起设计，轻微碰撞障碍物时不会直接损伤螺旋桨与电机。设计过程中针对不同作业场景做了适配考量，用于影视拍摄场景时，上层挂载平台可加装减震云台，抵消旋翼转动带来的高频振动，

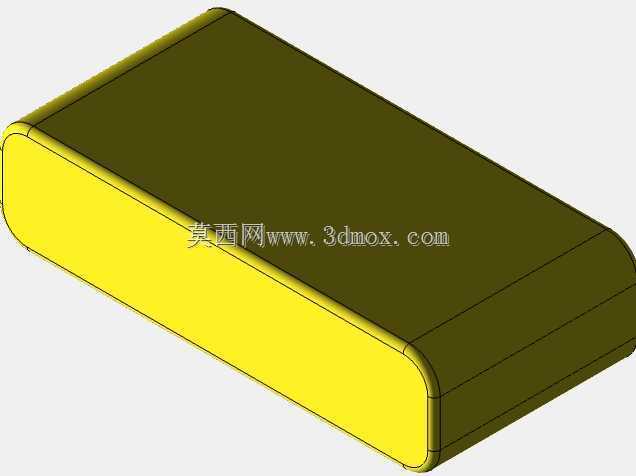

　　保证拍摄画面的稳定性；用于轻量物资运输时，可拆除云台挂载轻质货舱，货舱与机身的连接点做了快拆卡扣设计，物资装卸效率更高。机身各结构件的连接位置均做了圆角过渡处理，避免应力集中导致的结构断裂，镂空结构除了减重之外，也能让飞行过程中的气流顺利穿过机臂，降低风阻对飞行稳定性的影响。旋翼采用两叶式设计，在保证升力足够的前提下，转动惯量更小，电机调速响应速度更快，应对突发气流扰动时的姿态修正更及时。电源舱的尺寸设计兼容常规规格的锂聚合物电池，电池安装位做了防滑减震泡棉填充，飞行过程中的振动不会导致电池接插件松脱，同时预留了电池快拆口，外场作业更换电池时无需拆解机身外壳。飞控安装位位于机身几何中心，该位置受旋翼振动的影响最小，

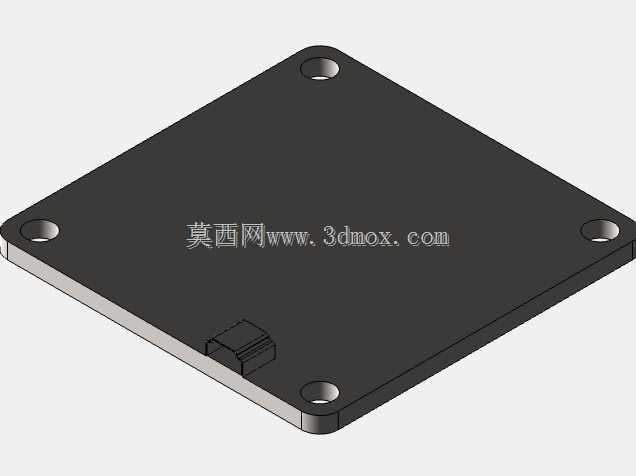

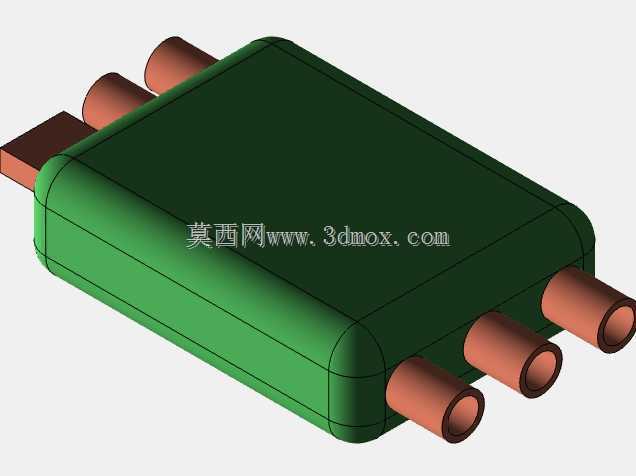

　　能保证飞控传感器的姿态检测精度，电调分别布置在四个机臂靠近电机的位置，缩短了电调与电机之间的接线长度，减少线路损耗的同时也避免了长线缆带来的信号干扰问题。整机结构没有多余的装饰性部件，所有结构设计均服务于功能需求，机臂的桁架结构经过受力校核，在满载荷爬升状态下，机臂末端的形变量控制在允许范围内，不会因为机臂形变导致旋翼平面倾斜，影响飞行稳定性。起落架采用轻量化的支脚设计，高度预留足够的空间，避免挂载的云台或是货舱在起降时接触地面，支脚底部做了弧形接触面设计，在不平整的地面起降时也能保证机身稳定，不会出现侧翻风险。
