开槽六角锁紧城堡螺母结构设计

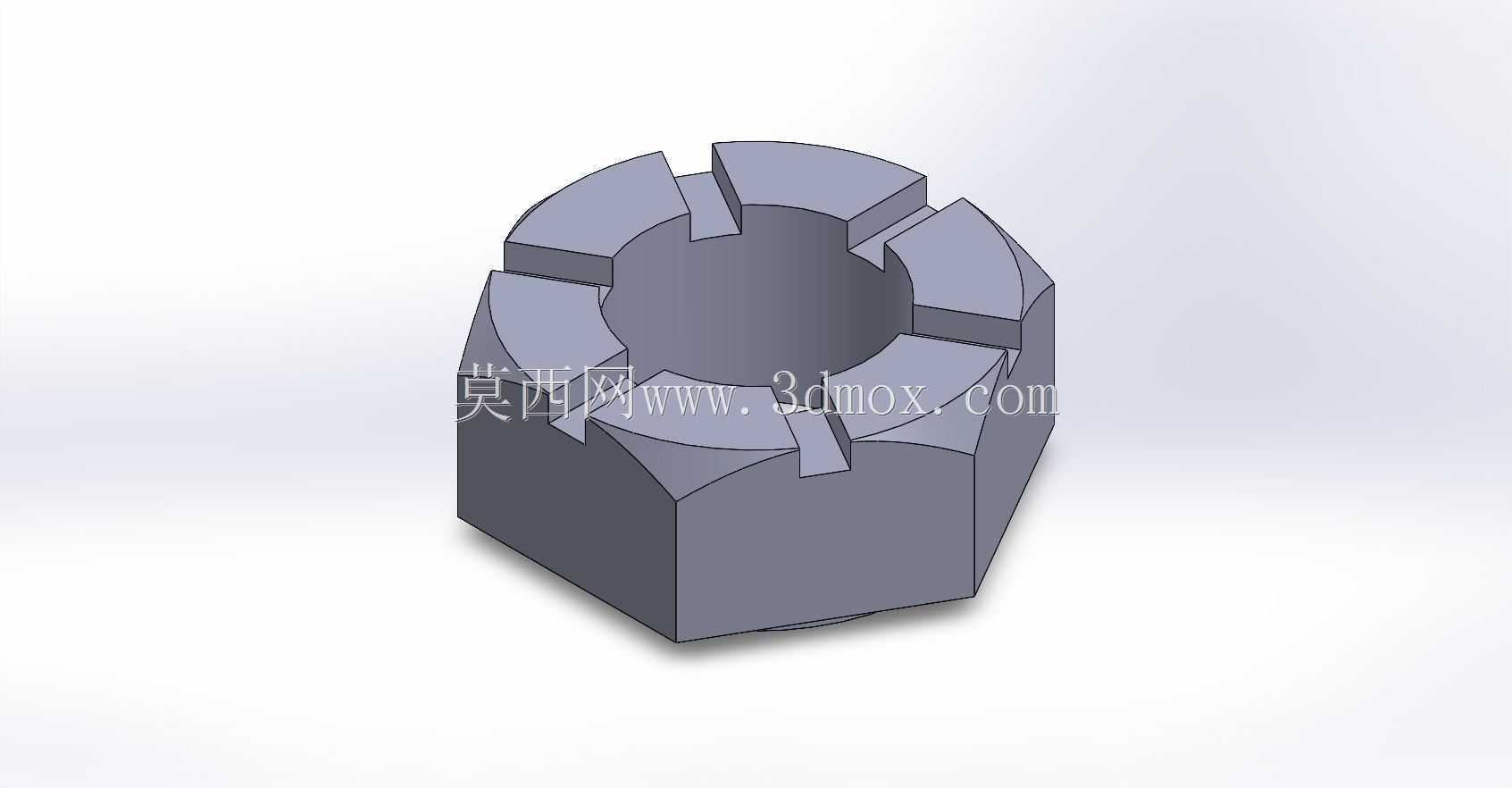

　　在各类受振动载荷的机械连接场景中，普通六角螺母极易因交变冲击出现螺纹副松脱，引发连接失效甚至设备故障，这类带槽的六角锁紧螺母就是针对该痛点设计的专用紧固件。从结构上看，其主体沿用标准六角螺母的外形轮廓，六方外侧面保留了普通螺母的扳手夹持面，可适配常规开口扳手、套筒扳手的拧紧作业，无需额外定制专用工装，能直接融入现有装配工序流程。螺母上端沿圆周均匀分布六道径向开槽，槽口贯通螺母上端面与内螺纹入口段，槽的宽度与深度完全适配标准规格的开口销，当螺母拧至规定拧紧力矩后，可将开口销穿过螺栓杆部预制的径向销孔，再把销的两个端头分别卡入相邻的两个槽内弯折锁定，从根本上限制螺母与螺栓的相对转动，哪怕承受持续的振动、冲击载荷，螺纹副也不会出现回松退扣的问题。

　　设计这类螺母时，首先要匹配对应螺栓的螺纹规格，内螺纹的公差带通常选用6H级，保证与外螺纹的配合精度既满足拧紧时的顺畅度，又不会因配合间隙过大降低连接刚性。六方对边尺寸、螺母整体厚度优先沿用对应规格普通六角螺母的基础尺寸，保证现有工装的通用性，上端开槽的位置需要严格对应螺栓销孔的允许位置区间，槽的分布角度误差控制在±1°以内，避免螺母拧紧后槽口与销孔错位，导致开口销无法顺利穿入。槽底与内螺纹小径之间需要保留足够的实体壁厚，不能因为开槽削弱螺母的整体抗拉强度，壁厚通常不小于螺纹公称直径的1/8，保证在额定拧紧力矩下螺母不会出现槽根开裂的问题。螺母下端面设计为平整的承压面，表面粗糙度控制在Ra3.2以内，保证与被连接件表面贴合紧密，不会出现局部应力集中导致的承压面压溃。

　　从安装边界来看，这类螺母的装配空间只需要比同规格普通六角螺母多预留上端开口销的弯折操作空间即可，径向尺寸与普通六角螺母完全一致，不需要额外扩大连接件的安装过孔，也不需要调整螺栓的伸出长度——螺栓伸出螺母上端面的长度只要满足能穿过开口销即可，通常预留2-3个螺距的长度就足够，过长的螺栓伸出段反而会干涉开口销的安装。在实际应用场景中，这类螺母广泛用于工程机械的行走机构连接、汽车底盘的悬挂部件连接、电力设备的构件固定、振动输送机的机架连接等存在持续交变载荷的部位，相比普通螺母加弹簧垫圈的防松形式，这种开槽配开口销的防松结构可靠性更高，能承受更大的冲击载荷，且防松性能不会因温度变化、长期老化出现衰减，在需要定期检修拆解的部位，这种结构也比铆接、点焊等永久防松形式更方便拆装维护。建模过程中需要注意槽与六方面的相贯线处理，不能出现建模特征的尖角毛刺，槽根位置要做微小的圆角过渡，对应实际加工过程中的铣槽退刀结构，避免热处理时槽根出现应力集中导致开裂，内螺纹的起始端要做倒角引导，方便装配时螺纹顺利对中，不会出现错牙咬扣的问题。
